安全上のご注意
002b
● この機器を分解したり（取扱説明書に記載
されている指示を除く）、改造したりしな
いでください。
.....................................................................................................
003
● 修理／部品の交換などで、取扱説明書に書
かれていないことは、絶対にしないでくだ
さい。必ずお買い上げ店またはローランド
お客様相談センターに相談してください。
.....................................................................................................
004
● 次のような場所に設置しないでください。
○ 温度 が極端に高い 場所（直射日光の 当
たる 場所、暖房機器 の近く、発熱す る
機器の上など）
○ 水気 の近く（風呂 場、洗面台、濡れ た
床など）や湿度の高い場所
○ 湯気や油煙が当たる場所
○ 塩害の恐れがある場所
○ 雨に濡れる場所
○ ほこりや砂ぼこりの多い場所
○ 振動や揺れの多い場所
.....................................................................................................
007
● この機器を、ぐらつく台の上や傾いた場所
に設置しないでください。必ず安定した水
平な場所に設置してください。
.....................................................................................................
011
● この機器に、異物（燃えやすいもの、硬貨、
針金など）や液体（水、ジュースなど）を
絶対に入れないでください。
.....................................................................................................
013
● お子様のいるご家庭で使用する場合、お子
様 の取り扱 いやいた ずらに 注意して くだ
さい。必ず大人のかたが、監視／指導して
あげてください。
.....................................................................................................
● お 子様をス タンドの まわり で遊ばせ ない
でください。スタンドなどが倒れてけがを
する恐れがあります。
.....................................................................................................
014
● この機器を落としたり、この機器に強い衝
撃を与えないでください。
.....................................................................................................
104
● 接続したコードやケーブル類は、繁雑にな
ら ない よ うに 配慮 して く ださ い。特に、
コードやケーブル類は、お子様の手が届か
ないように配慮してください。
......................................................................................................
106
● この機器の上に乗ったり、機器の上に重い
ものを置かないでください。
......................................................................................................
118c
● 取り外したネジ、ワッシャー、ボルト、ナッ
ト、チュ ーニング・ボルト、ス プリング、
ハンド・ノ ブや付属のケー ブル・タイは、
小 さなお子 様が誤 って飲 み込ん だりす る
こ とのない ようお 子様の 手の届 かない と
ころへ保管してください。
......................................................................................................
● スタンドを使用するときにはクランプ・ノ
ブやネジを確実に締めてください。特に演
奏 前には確 実に取 り付け られて いるか ど
うか確認してください。確実に取りつけら
れ ていない とパッ ドやマ ウント が落下 し
てけがをする恐れがあります。
......................................................................................................
● スタ ンドを セッティ ング及 び収納す る際
は、スタンドを持っている指をはさまない
ように注意してください。
......................................................................................................
安全上のご注意
火災・感電・傷害を防止するには
以下の指示を必ず守ってください
取扱いを誤った場合に、使用者が
傷害を負う危険が想定される場合
および物的損害のみの発生が想定
される内容を表わしています。
※物的損害とは、家屋・家財およ
び家畜・ペットにかかわる拡大
損害を表わしています。
取扱いを誤った場合に、使用者が
死亡または重傷を負う可能性が想
定される内容を表わしています。
警告
注意
注意の意味について警告と
図記号の例
●
は、強制（必ずすること）を表わしています。
具体的な強制内容は、
●
の中に描かれています。
左図の場合は、「電源プラグをコンセントから抜
くこと」を表わしています。
 は、注意（危険、警告を含む）を表わしていま
す。
具体的な注意内容は、 の中に描かれています。
左図の場合は、「一般的な注意、警告、危険」を
表わしています。
 は、禁止（してはいけないこと）を表わしてい
ます。
具体的な禁止内容は、 の中に描かれています。
左図の場合は、「分解禁止」を表わしています。
警告
注意
設置について
354a
● 直射 日光の当たる 場所や、発熱する 機器の近く、閉め
切っ た車内などに 放置しないで ください。変形、変色
することがあります。
お手入れについて
401a
● 通常 のお手入れは、柔 らかい布で乾 拭きするか、堅く
絞っ た布で汚れを拭 き取ってくださ い。汚れが激しい
ときは、中性洗剤を含んだ布で汚れを拭き取ってから、
柔らかい布で乾拭きしてください。
402
● 変色 や変形の原因と なるベンジン、シン ナーおよびア
ルコール類は、使用しないでください。
修理について
453a
● 当社 では、この製品の 補修用性能部 品（製品の機能を
維持するために必要な部品）を、製造打切後 6 年間保
有し ています。この部品 保有期間を修理 可能の期間と
させていただきます。なお、保有期間が経過した後も、
故 障箇所に よって は修理 可能の場 合があ ります ので、
お買 い上げ店、またはロ ーランドお客様 相談センター
にご相談ください。
その他の注意について
559c
● こ の機 器が 入って いた 梱包 箱や 緩衝 材を 廃棄す る場
合、各地域のゴミの分別基準に従って行ってください。
● 故障の原因になりますので、ハンド・ノブ、パイプ、マ
ウントなどに過度の力を加えないでください。
962a
● 製品 の仕様および外 観は、改良のため予 告なく変更す
ることがあります。
使用上のご注意
ハンド・ノブ
パッド・マウント
9
組み立て手順
この機器を正しくお使いいただくために、ご使用の前に「安全上のご注意」と「使用上のご注意」をよくお読み
ください。また、この機器の優れた機能を十分ご理解いただくためにも、取扱説明書をよくお読みください。
取扱説明書は必要なときにすぐに見ることができるよう、手元に置いてください。
©2009ローランド株式会社
本書の一部、もしくは全部を無断で複写・転載することを禁じます。
組み立てる前に、部品が揃っていることを確認してください。
完成図
シンバル・マウント
パッド・マウント
パッド・マウント
ハイハット・マウント
1.
カーブ・パイプ L のハンド・ノブを緩め、ストレート・
パイプ L を差し込みます。
奥まで確実に差し込んでからハンド・ノブを締めます。
2
4
ハンド・ノブ
カーブ・パイプL
ストレート・
パイプL
カーブ・パイプ R のハンド・ノブを緩め、ストレート・
パイプ R を差し込みます。
奥まで確実に差し込んでからハンド・ノブを締めます。
ハンド・ノブ
カーブ・パイプR
ストレート・
パイプR
3
5
3.
ドラム・キーでホルダー A のボルトを緩め、手順 1 で組み
立てたカーブ・パイプ L を、本体のホルダー A に差し込み
ます。
このとき、メモリー・ロックがホルダー A の溝にはまる
ようにカーブ・パイプ L を差し込みます。
奥まで確実に差し込んでから、ドラム・キーでボルトを強
く締めます。
ボルト
ホルダーA
合わせる
メモリー・ロック
ボルト
ドラム・キー
5.
ドラム・キーでホルダー B のボルトを緩め、手順 2 で組み
立てたカーブ・パイプ R を、本体のホルダー B に差し込み
ます。
このとき、メモリー・ロックがホルダー B の溝にはまる
ようにカーブ・パイプ R を差し込みます。
奥まで確実に差し込んでから、ドラム・キーでボルトを強
く締めます。
ホルダーB
ボルト
合わせる
メモリー・ロック
ボルト
ドラム・キー
4.
本体右側のパイプに付いているホルダー B を、本体左側の
パイプに付いているホルダー C と同じ位置まで下げます。
ホルダーB
ホルダーC
6.
ドラム・キーでホルダー C のボルトを緩め、スネア・パイ
プを本体のホルダー C に差し込みます。奥まで確実に差し
込んでからドラム・キーでボルトを強く締めます。
スネア・パイプは、図のようにキャップが手前側になるように
差し込んでください。
スネア・パイプ
キャップ
ホルダーC
ボルト
ドラム・キー
6
※
7.
本体を立て、ハンド・ノブ D（2 箇所）を緩めて左右の
パイプを開きます。
ぐらつく場合は、ハンド・ノブ E（2 箇所）を緩めて高さを
調節します。
高さを調節した後で、ハンド・ノブ D と E を締めます。
ハンド・ノブD
ハンド・ノブE
11.
マウント・ホルダー R にパッド・マウントを取り付け、ハ
ンド・ノブを強く締めます。
ハンド・ノブ
パッド・マウント
9
12.
シンバル・マウント（2 本）とハイハット・マウントを
カーブ・パイプのホルダーに差し込み、図のようにすべて
のホルダーを調整して完成です。
シンバル・マウントの先端はとがっています。取り扱いに注意
して作業してください。
シンバル・マウント
パッド・マウント
パッド・マウント
ハイハット・マウント
9
11
10
9
ドラム・キー
ホルダー
組み立て完了後、ドラム・キーは、ドラム・キー・ホルダーに
取り付けておいてください。
※
※
8.
本体上部の左側にマウント・ホルダー L を、右側にマウント・
ホルダー R を取り付け、それぞれのハンド・ノブを締めます。
9.
マウント・ホルダー L とマウント・ホルダー R にパッド・マ
ウントを取り付け、それぞれのハンド・ノブを強く締めます。
パッド・マウントの先端はとがっています。取り扱いに注意し
て作業してください。
※
10.
スネア・パイプにマウント・ホルダー R を取り付け、ハンド・
ノブを締めます。
ハンド・ノブ
マウント・
ホルダーR
8
当ドラム・スタンドを長期間同じ場所で
使用される場合は、ゴム足の設置面へ
の汚れ付着等の影響を防ぐために、当
社製品のドラム・マット（TDM-10 ／
TDM-20）を使用されることをお勧め
します。
※
1
9
2
3
4
5
7
8
11
10
6
13
12
本体
1
カーブ・パイプL
2
カーブ・パイプR（パッド・マウント付）
3
ストレート・パイプL（長）
4
ストレート・パイプR（短）
5
スネア・パイプ
6
マウント・ホルダーL
7
マウント・ホルダーR×2
8
パッド・マウント×3
9
ハイハット・マウント
10
シンバル・マウント×2
11
ドラム・キー
12
ケーブル・タイ×6
13
手順3〜6までは、本体を立てずに、床に寝かせた状態で組み立ててください。
※
ハンド・ノブ
マウント・ホルダーL マウント・ホルダーR
7
8
ご注意
音源、パッド、シンバルの取り付け方法については、お使いの製品
の取扱説明書をご覧ください。
パッド・マウントを、右図の矢印の示す方向に
動かして、取り付け位置を微調整することがで
きます。
※ パッド・マウントの先端部分（A）が、必
ずホルダーから出ているように調整してく
ださい。
両端のスタンド脚パイプの距離を 1.0m 以上離さ
ないでください。
MDS-4 は、出荷時は右利きのドラマー用にセットアップされていま
す。左利き用に変更を希望される場合は、ローランドお客様相談セ
ンターにご相談ください。
●
●
●
●
1.0 m
(A)
As of Oct. 1, 2007 (ROLAND)
Information When you need repair service, call your nearest Roland Service Center or authorized Roland
distributor in your country as shown below.
EGYPT
Al Fanny Trading Office
9, EBN Hagar Al Askalany
Street,
ARD E1 Golf, Heliopolis,
Cairo 11341, EGYPT
TEL: (022)-418-5531
REUNION
Maison FO - YAM Marcel
25 Rue Jules Hermann,
Chaudron - BP79 97 491
Ste Clotilde Cedex,
REUNION ISLAND
TEL: (0262) 218-429
SOUTH AFRICA
T.O.M.S. Sound & Music
(Pty)Ltd.
2 ASTRON ROAD DENVER
JOHANNESBURG ZA 2195,
SOUTH AFRICA
TEL: (011)417 3400
Paul Bothner(PTY)Ltd.
Royal Cape Park, Unit 24
Londonderry Road, Ottery 7800
Cape Town, SOUTH AFRICA
TEL: (021) 799 4900
CHINA
Roland Shanghai Electronics
Co.,Ltd.
5F. No.1500 Pingliang Road
Shanghai 200090, CHINA
TEL: (021) 5580-0800
Roland Shanghai Electronics
Co.,Ltd.
(BEIJING OFFICE)
10F. No.18 3 Section Anhuaxili
Chaoyang District Beijing
100011 CHINA
TEL: (010) 6426-5050
HONG KONG
Tom Lee Music Co., Ltd.
Service Division
22-32 Pun Shan Street, Tsuen
Wan, New Territories,
HONG KONG
TEL: 2415 0911
Parsons Music Ltd.
8th Floor, Railway Plaza, 39
Chatham Road South, T.S.T,
Kowloon, HONG KONG
TEL: 2333 1863
INDIA
Rivera Digitec (India) Pvt. Ltd.
411, Nirman Kendra
Mahalaxmi Flats Compound
Off. Dr. Edwin Moses Road,
Mumbai-400011, INDIA
TEL: (022) 2493 9051
INDONESIA
PT Citra IntiRama
Jl. Cideng Timur No. 15J-15O
Jakarta Pusat
INDONESIA
TEL: (021) 6324170
KOREA
Cosmos Corporation
1461-9, Seocho-Dong,
Seocho Ku, Seoul, KOREA
TEL: (02) 3486-8855
MALAYSIA
Roland Asia Pacific Sdn. Bhd.
45-1, Block C2, Jalan PJU 1/39,
Dataran Prima, 47301 Petaling
Jaya, Selangor, MALAYSIA
TEL: (03) 7805-3263
VIET NAM
Suoi Nhac Company, Ltd
370 Cach Mang Thang Tam St.
Dist.3, Ho Chi Minh City,
VIET NAM
TEL: 9316540
PHILIPPINES
G.A. Yupangco & Co. Inc.
339 Gil J. Puyat Avenue
Makati, Metro Manila 1200,
PHILIPPINES
TEL: (02) 899 9801
SINGAPORE
SWEE LEE MUSIC
COMPANY PTE. LTD.
150 Sims Drive,
SINGAPORE 387381
TEL: 6846-3676
TAIWAN
ROLAND TAIWAN
ENTERPRISE CO., LTD.
Room 5, 9fl. No. 112 Chung
Shan N.Road Sec.2, Taipei,
TAIWAN, R.O.C.
TEL: (02) 2561 3339
THAILAND
Theera Music Co. , Ltd.
100-108 Soi Verng
Nakornkasem, New
Road,Sumpantawongse,
Bangkok 10100 THAILAND
TEL: (02) 224-8821
AUSTRALIA/
NEW ZEALAND
Roland Corporation
Australia Pty.,Ltd.
38 Campbell Avenue
Dee Why West. NSW 2099
AUSTRALIA
For Australia
Tel: (02) 9982 8266
For New Zealand
Tel: (09) 3098 715
ARGENTINA
Instrumentos Musicales S.A.
Av.Santa Fe 2055
(1123) Buenos Aires
ARGENTINA
TEL: (011) 4508-2700
BARBADOS
A&B Music Supplies LTD
12 Webster Industrial Park
Wildey, St.Michael, Barbados
TEL: (246)430-1100
BRAZIL
Roland Brasil Ltda.
Rua San Jose, 780 Sala B
Parque Industrial San Jose
Cotia - Sao Paulo - SP, BRAZIL
TEL: (011) 4615 5666
CHILE
Comercial Fancy II S.A.
Rut.: 96.919.420-1
Nataniel Cox #739, 4th Floor
Santiago - Centro, CHILE
TEL: (02) 688-9540
COLOMBIA
Centro Musical Ltda.
Cra 43 B No 25 A 41 Bododega 9
Medellin, Colombia
TEL: (574)3812529
COSTA RICA
JUAN Bansbach Instrumentos
Musicales
Ave.1. Calle 11, Apartado
10237,
San Jose, COSTA RICA
TEL: 258-0211
CURACAO
Zeelandia Music Center Inc.
Orionweg 30
Curacao, Netherland Antilles
TEL:(305)5926866
DOMINICAN REPUBLIC
Instrumentos Fernando Giraldez
Calle Proyecto Central No.3
Ens.La Esperilla
Santo Domingo,
Dominican Republic
TEL:(809) 683 0305
ECUADOR
Mas Musika
Rumichaca 822 y Zaruma
Guayaquil - Ecuador
TEL:(593-4)2302364
EL SALVADOR
OMNI MUSIC
75 Avenida Norte y Final
Alameda Juan Pablo II,
Edificio No.4010 San Salvador,
EL SALVADOR
TEL: 262-0788
GUATEMALA
Casa Instrumental
Calzada Roosevelt 34-01,zona 11
Ciudad de Guatemala
Guatemala
TEL:(502) 599-2888
HONDURAS
Almacen Pajaro Azul S.A. de C.V.
BO.Paz Barahona
3 Ave.11 Calle S.O
San Pedro Sula, Honduras
TEL: (504) 553-2029
MARTINIQUE
Musique & Son
Z.I.Les Mangle
97232 Le Lamantin
Martinique F.W.I.
TEL: 596 596 426860
Gigamusic SARL
10 Rte De La Folie
97200 Fort De France
Martinique F.W.I.
TEL: 596 596 715222
MEXICO
Casa Veerkamp, s.a. de c.v.
Av. Toluca No. 323, Col. Olivar
de los Padres 01780 Mexico
D.F. MEXICO
TEL: (55) 5668-6699
NICARAGUA
Bansbach Instrumentos
Musicales Nicaragua
Altamira D'Este Calle Principal
de la Farmacia 5ta.Avenida
1 Cuadra al Lago.#503
Managua, Nicaragua
TEL: (505)277-2557
PANAMA
SUPRO MUNDIAL, S.A.
Boulevard Andrews, Albrook,
Panama City, REP. DE
PANAMA
TEL: 315-0101
PARAGUAY
Distribuidora De
Instrumentos Musicales
J.E. Olear y ESQ. Manduvira
Asuncion PARAGUAY
TEL: (595) 21 492147
PERU
Audionet
Distribuciones Musicales SAC
Juan Fanning 530
Miraflores
Lima - Peru
TEL: (511) 4461388
TRINIDAD
AMR Ltd
Ground Floor
Maritime Plaza
Barataria Trinidad W.I.
TEL: (868) 638 6385
NORWAY
Roland Scandinavia Avd.
Kontor Norge
Lilleakerveien 2 Postboks 95
Lilleaker N-0216 Oslo
NORWAY
TEL: 2273 0074
POLAND
ROLAND POLSKA SP. Z O.O.
UL. Gibraltarska 4.
PL-03 664 Warszawa
POLAND
TEL: (022) 679 4419
PORTUGAL
Roland Iberia, S.L.
Portugal Office
Cais das Pedras, 8/9-1 Dto
4050-465, Porto, PORTUGAL
TEL: 22 608 00 60
ROMANIA
FBS LINES
Piata Libertatii 1,
535500 Gheorgheni,
ROMANIA
TEL: (266) 364 609
RUSSIA
MuTek
Dorozhnaya ul.3,korp.6
117 545 Moscow, RUSSIA
TEL: (095) 981-4967
SLOVAKIA
DAN Acoustic s.r.o.
Povazská 18.
SK - 940 01 Nové Zámky
TEL: (035) 6424 330
SPAIN
Roland Iberia, S.L.
Paseo García Faria, 33-35
08005 Barcelona SPAIN
TEL: 93 493 91 00
SWEDEN
Roland Scandinavia A/S
SWEDISH SALES OFFICE
Danvik Center 28, 2 tr.
S-131 30 Nacka SWEDEN
TEL: (0)8 702 00 20
SWITZERLAND
Roland (Switzerland) AG
Landstrasse 5, Postfach,
CH-4452 Itingen,
SWITZERLAND
TEL: (061) 927-8383
UKRAINE
EURHYTHMICS Ltd.
P.O.Box: 37-a.
Nedecey Str. 30
UA - 89600 Mukachevo,
UKRAINE
TEL: (03131) 414-40
UNITED KINGDOM
Roland (U.K.) Ltd.
Atlantic Close, Swansea
Enterprise Park, SWANSEA
SA7 9FJ,
UNITED KINGDOM
TEL: (01792) 702701
BAHRAIN
Moon Stores
No.1231&1249 Rumaytha
Building Road 3931, Manama
339 BAHRAIN
TEL: 17 813 942
IRAN
MOCO INC.
No.41 Nike St., Dr.Shariyati Ave.,
Roberoye Cerahe Mirdamad
Tehran, IRAN
TEL: (021)-2285-4169
ISRAEL
Halilit P. Greenspoon & Sons
Ltd.
8 Retzif Ha'alia Hashnia St.
Tel-Aviv-Yafo ISRAEL
TEL: (03) 6823666
URUGUAY
Todo Musica S.A.
Francisco Acuna de Figueroa
1771
C.P.: 11.800
Montevideo, URUGUAY
TEL: (02) 924-2335
VENEZUELA
Instrumentos Musicales
Allegro,C.A.
Av.las industrias edf.Guitar
import
#7 zona Industrial de Turumo
Caracas, Venezuela
TEL: (212) 244-1122
AUSTRIA
Roland Elektronische
Musikinstrumente HmbH.
Austrian Office
Eduard-Bodem-Gasse 8,
A-6020 Innsbruck, AUSTRIA
TEL: (0512) 26 44 260
BELGIUM/FRANCE/
HOLLAND/
LUXEMBOURG
Roland Central Europe N.V.
Houtstraat 3, B-2260, Oevel
(Westerlo) BELGIUM
TEL: (014) 575811
CROATIA
ART-CENTAR
Degenova 3.
HR - 10000 Zagreb
TEL: (1) 466 8493
CZECH REP.
CZECH REPUBLIC
DISTRIBUTOR s.r.o
Voctárova 247/16
CZ - 180 00 PRAHA 8,
CZECH REP.
TEL: (2) 830 20270
DENMARK
Roland Scandinavia A/S
Nordhavnsvej 7, Postbox 880,
DK-2100 Copenhagen
DENMARK
TEL: 3916 6200
FINLAND
Roland Scandinavia As, Filial
Finland
Elannontie 5
FIN-01510 Vantaa, FINLAND
TEL: (0)9 68 24 020
GERMANY
Roland Elektronische
Musikinstrumente HmbH.
Oststrasse 96, 22844
Norderstedt, GERMANY
TEL: (040) 52 60090
GREECE/CYPRUS
STOLLAS S.A.
Music Sound Light
155, New National Road
Patras 26442, GREECE
TEL: 2610 435400
HUNGARY
Roland East Europe Ltd.
Warehouse Area ‘DEPO’ Pf.83
H-2046 Torokbalint,
HUNGARY
TEL: (23) 511011
IRELAND
Roland Ireland
G2 Calmount Park, Calmount
Avenue, Dublin 12
Republic of IRELAND
TEL: (01) 4294444
ITALY
Roland Italy S. p. A.
Viale delle Industrie 8,
20020 Arese, Milano, ITALY
TEL: (02) 937-78300
JORDAN
MUSIC HOUSE CO. LTD.
FREDDY FOR MUSIC
P. O. Box 922846
Amman 11192 JORDAN
TEL: (06) 5692696
KUWAIT
EASA HUSAIN AL-YOUSIFI
& SONS CO.
Al-Yousifi Service Center
P.O.Box 126 (Safat) 13002
KUWAIT
TEL: 00 965 802929
LEBANON
Chahine S.A.L.
George Zeidan St., Chahine
Bldg., Achrafieh, P.O.Box: 16-
5857
Beirut, LEBANON
TEL: (01) 20-1441
OMAN
TALENTZ CENTRE L.L.C.
Malatan House No.1
Al Noor Street, Ruwi
SULTANATE OF OMAN
TEL: 2478 3443
QATAR
Al Emadi Co. (Badie Studio &
Stores)
P.O. Box 62, Doha, QATAR
TEL: 4423-554
SAUDI ARABIA
aDawliah Universal
Electronics APL
Behind Pizza Inn
Prince Turkey Street
aDawliah Building,
PO BOX 2154,
Alkhobar 31952
SAUDI ARABIA
TEL: (03) 8643601
SYRIA
Technical Light & Sound
Center
Rawda, Abdul Qader Jazairi St.
Bldg. No. 21, P.O.BOX 13520,
Damascus, SYRIA
TEL: (011) 223-5384
TURKEY
ZUHAL DIS TICARET A.S.
Galip Dede Cad. No.37
Beyoglu - Istanbul / TURKEY
TEL: (0212) 249 85 10
U.A.E.
Zak Electronics & Musical
Instruments Co. L.L.C.
Zabeel Road, Al Sherooq Bldg.,
No. 14, Ground Floor, Dubai,
U.A.E.
TEL: (04) 3360715
CANADA
Roland Canada Ltd.
(Head Office)
5480 Parkwood Way
Richmond B. C., V6V 2M4
CANADA
TEL: (604) 270 6626
Roland Canada Ltd.
(Toronto Office)
170 Admiral Boulevard
Mississauga On L5T 2N6
CANADA
TEL: (905) 362 9707
U. S. A.
Roland Corporation U.S.
5100 S. Eastern Avenue
Los Angeles, CA 90040-2938,
U. S. A.
TEL: (323) 890 3700
ASIA
AFRICA
AUSTRALIA/
NEW ZEALAND
EUROPE
CENTRAL/LATIN
AMERICA
MIDDLE EAST
NORTH AMERICA
WARNING
This product contains chemicals known to cause cancer,
birth defects and other reproductive harm, including lead.
For C.A. US
(
Proposition 65
)
USING THE UNIT SAFELY
002b
• Do not open or perform any internal modifi-
cations on the unit. (The only exception
would be where this manual provides
specific instructions which should be
followed in order to put in place user-
installable options.)
..................................................................................................
003
• Do not attempt to repair the unit, or replace
parts within it (except when this manual
provides specific instructions directing you
to do so). Refer all servicing to your retailer,
the nearest Roland Service Center, or an
authorized Roland distributor, as listed on
the “Information.”
..................................................................................................
004
• Never install the unit in any of the following
locations.
• Subject to temperature extremes (e.g.,
direct sunlight in an enclosed vehicle,
near a heating duct, on top of heat-
generating equipment); or are
• Damp (e.g., baths, washrooms, on wet
floors); or are
• Exposed to steam or smoke; or are
• Subject to salt exposure; or are
• Humid; or are
• Exposed to rain; or are
• Dusty or sandy; or are
• Subject to high levels of vibration and
shakiness.
..................................................................................................
007
• Make sure you always have the unit placed
so it is level and sure to remain stable. Never
place it on stands that could wobble, or on
inclined surfaces.
..................................................................................................
011
• Do not allow any objects (e.g., flammable
material, coins, pins); or liquids of any kind
(water, soft drinks, etc.) to penetrate the
unit.
..................................................................................................
013
• In households with small children, an adult
should provide supervision until the child is
capable of following all the rules essential
for the safe operation of the unit.
..................................................................................................
• To prevent accidents, never allow small
children to play near the stand.
..................................................................................................
014
• Protect the unit from strong impact.
(Do not drop it!)
..................................................................................................
104
• Try to prevent cords and cables from
becoming entangled. Also, all cords and
cables should be placed so they are out of
the reach of children.
..................................................................................................
106
• Never climb on top of, nor place heavy
objects on the unit.
..................................................................................................
118c
• Keep any screws, washers, bolts, nuts,
tuning bolts, springs, hand knobs you may
remove and the included cable ties in a safe
place out of children’s reach, so there is no
chance of them being swallowed acciden-
tally.
..................................................................................................
• Make sure to firmly tighten all clamps and
bolts after you have assembled the stand
and attached a pad or unit to it. You should
probably also try to make a habit of
checking and retightening them if
necessary before every performance.
You risk injury if you have loose screws or
clamps, since a pad or unit can fall
unexpectedly.
..................................................................................................
• When setting up or storing the stand, be
careful not to pinch the fingers you use to
handle the stand.
..................................................................................................
Used for instructions intended to alert the
user to the risk of injury or material
damage should the unit be used
improperly.
* Material damage refers to damage or
other adverse effects caused with
respect to the home and all its
furnishings, as well to domestic animals
or pets.
Used for instructions intended to alert the
user to the risk of death or severe injury
should the unit be used improperly.
The ● symbol alerts the user to things that must be
carried out. The specific thing that must be done is
indicated by the design contained within the circle. In the
case of the symbol at left, it means that the power-cord
plug must be unplugged from the outlet.
The symbol alerts the user to important instructions or
warnings.The specific meaning of the symbol is
determined by the design contained within the triangle. In
the case of the symbol at left, it is used for general
cautions, warnings, or alerts to danger.
The symbol alerts the user to items that must never be
carried out (are forbidden). The specific thing that must
not be done is indicated by the design contained within
the circle. In the case of the symbol at left, it means that
the unit must never be disassembled.
Placement
354a
• Do not expose the unit to direct sunlight, place it near
devices that radiate heat, leave it inside an enclosed
vehicle, or otherwise subject it to temperature extremes.
Excessive heat can deform or discolor the unit.
Maintenance
401a
• For everyday cleaning wipe the unit with a soft, dry cloth
or one that has been slightly dampened with water. To
remove stubborn dirt, use a cloth impregnated with a
mild, non-abrasive detergent. Afterwards, be sure to
wipe the unit thoroughly with a soft, dry cloth.
402
• Never use benzine, thinners, alcohol or solvents of any
kind, to avoid the possibility of discoloration and/or
deformation.
Additional Precautions
• Use a reasonable amount of care when using the hand
knobs, pipes, and mounts. Rough handling can lead to
be damaged.
962a
• In the interest of product improvement, the specifica-
tions and/or appearance of this unit are subject to
change without prior notice.
IMPORTANT NOTES
1
9
2
3
4
5
7
8
11
10
6
13
12

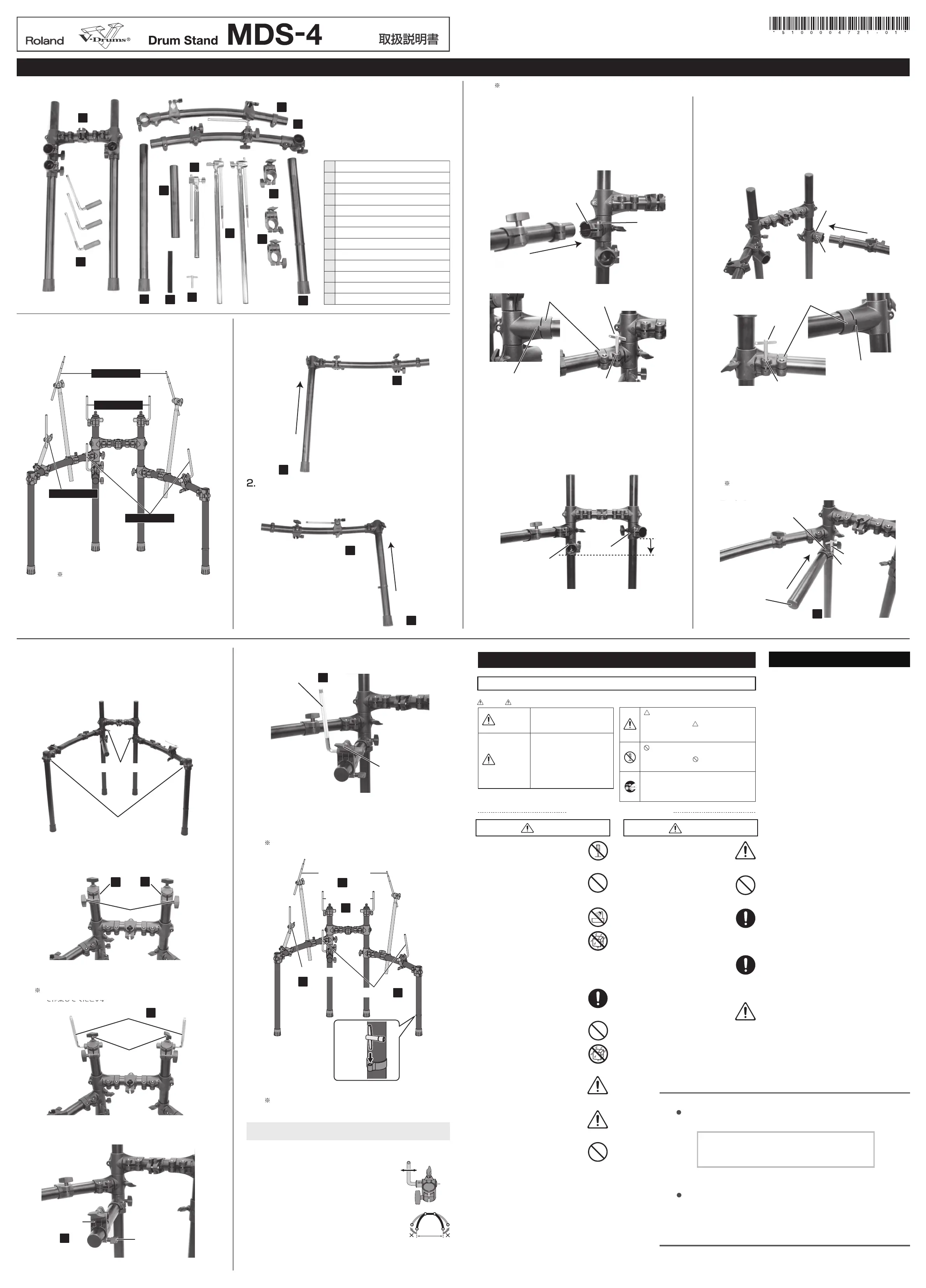

Owner’s Manual
How to Set Up the Stand
Before using this unit, carefully read the sections entitled: “USING THE UNIT SAFELY” and “IMPORTANT NOTES.” These sections provide important
information concerning the proper operation of the unit. Additionally, in order to feel assured that you have gained a good grasp of every feature
provided by your new unit, Owner’s manual should be read in its entirety. The manual should be saved and kept on hand as a convenient reference.
Copyright © 2009 ROLAND CORPORATION
All rights reserved. No part of this publication may be reproduced in any form without the written permission of ROLAND CORPORATION.
Before you start assembling the stand, make sure that you have all of the parts.
Fully Assembled View
Cymbal mounts
Pad mounts
Pad mounts
Hi-hat mount
1.
Loosen the hand knob of curved pipe “L,” and insert straight
pipe “L” into it.
After firmly inserting it all the way, tighten the hand knob.
Hand knob
Curved pipe L
Straight pipe L
2
4
2.
Loosen the hand knob of curved pipe “R,” and insert
straight pipe “R” into it.
After firmly inserting it all the way, tighten the hand knob.
Hand knob
Curved pipe R
Straight
pipe R
3
5
3.
Use a drum key to loosen bolt of the holder “A,” and insert
curved pipe “L” (of the assembly you created in step 1) into
holder “A” of the stand.
When doing so, insert curved pipe “L” so that the memory lock
fits into the notch of holder “A.”
After firmly inserting it all the way, use the drum key to firmly
tighten bolt.
Bolt
Holder A
Fits into the notch
Memory lock
Bolt
Drum key
5.
Use the drum key to loosen bolt of the holder “B”, and insert
curved pipe “R” (of the assembly you created in step 2) into
holder “B” of the stand.
When doing so, insert curved pipe “R” so that the memory lock
fits into the notch of holder “B.”
After firmly inserting it all the way, use the drum key to firmly
tighten bolt.
Holder B
Bolt
Fits into the notch
Memory lock
Bolt
Drum key
4.
Lower holder “B” (attached to the right-side pipe of the stand) to
the same position as holder “C” (attached to the left-side pipe of
the stand).
Holder B
Holder C
6.
Use the drum key to loosen bolt of the holder “C”, and insert
the snare pipe into holder “C” of the stand. After firmly
inserting it all the way, use the drum key to firmly tighten
bolt.
Insert the snare pipe as shown (the side of pipe-cap shown as front)
in the illustration into holder C.
Snare pipe
Holder C
Cap
Bolt
Drum key
6
*
7.
Place the stand upright, loosen hand knobs “D” (two
locations), and spread the left and right pipes apart.
If the stand wobbles, loosen hand knobs “E” (two locations) and
adjust the height.
After you’ve adjusted the height, tighten hand knobs “D” and “E.”
Hand knobs D
Hand knobs E
11.
Attach the pad mount to mount holder “R,” and firmly tighten
the hand knob.
Hand knob
Pad mount
9
12.
Insert the two cymbal mounts and the hi-hat mount into the
holders of the curved pipes, and adjust all the holders as
show in the illustration to complete setup.
The tips of the cymbal mounts are sharp. Handle them with care.
Cymbal mounts
Pad mounts
Pad mounts
Hi-hat mount
9
11
10
9
Drum key
holder
After completing setup, please fix up the drum key on the
drum key holder.
*
*
8.
Attach mount holder “L” to the top left of the stand, attach
mount holder “R” to the top right of the stand, and tighten
the respective hand knobs.
7
8
Hand knobs
Mount holder L Mount holder R
9.
Attach the pad mounts to mount holder “L” and mount
holder “R,” and firmly tighten the respective hand knobs.
The tips of the pad mounts are sharp. Handle them with care.
Hand knobs
Pad mounts
9
*
10.
Attach mount holder “R” to the snare pipe, and tighten the
hand knob.
8
Hand knob
Mount holder R
Stand
1
Curved pipe L
2
Curved pipe R (with Pad mount)
3
Straight pipe L (Long)
4
Straight pipe R (Short)
5
Snare pipe
6
Mount holder L
7
Mount holder R x 2
8
Pad mount x 3
9
Hi-hat mount
10
Cymbal mount x 2
11
Drum key
12
Cable tie x 6
13
If the drum stand is to be used for
extended periods in the same location,
we recommend using a Roland drum
mat (TDM-10/TDM-20) to prevent
discoloration of fl ooring by the rubber
feet.
*
Perform steps 3--6 of the assembly procedure with the stand laying down on the floor; do not place it upright yet.*
Regarding the way of mounting a Sound Module, Pads, or Cymbals, please refer to
the Owner’s Manual supplied with them.
The pad mount can be adjustable to slide through the
holder.
* Please keep the top of the pad mount over the holder
for securement in its adjustment.
Do not spread the stand wider than 1.0 meters (40 inches).
When the MDS-4 was shipped from the factory, it was configured for a right-
handed drummer. If you wish to make left-handed set up, contact the nearest
Roland Service Center, or an authorized Roland distributor.
•
•
•
•
Notes
1.0 m (40”)

Product Specifications

Brand: Roland
Category: Not categorized
Model: MDS-4

Do you need help?

If you need help with Roland MDS-4, ask a question below and other users will answer you


Not categorized Roland User Manuals

Roland

Roland MDS-Compact Manual

27 October 2024
Roland

Roland LX-17 Manual

27 October 2024
Roland

Roland FV-500L Manual

27 October 2024
Roland

Roland WNA1100 Manual

27 October 2024
Roland

Roland PD-100 Manual

27 October 2024
Roland

Roland CY-12C Manual

27 October 2024
Roland

Roland MDS-4KVX Manual

27 October 2024
Roland

Roland FD-01A Manual

27 October 2024
Roland

Roland HP605 Manual

27 October 2024
Roland

Roland RD-08 Manual

22 October 2024

Not categorized User Manuals

Latest Not categorized User Manuals

NightStick

NightStick LGL-170A Manual

27 October 2024
Supermicro

Supermicro SuperServer ASG-2115S-NE332R Manual

27 October 2024
Phanteks

Phanteks Glacier R220C Manual

27 October 2024
Elac

Elac Protek PR-71S Manual

27 October 2024
NightStick

NightStick LGL-180-IR Manual

27 October 2024
United Office

United Office IAN 54183 Manual

27 October 2024
United Office

United Office IAN 066078 Manual

27 October 2024
United Office

United Office IAN 331845 Manual

27 October 2024
United Office

United Office ULGD 350 A Manual

27 October 2024
United Office

United Office UAVS 300 A1 Manual

27 October 2024
