Page 1/13
WICHTIGER HINWEIS
Festspannungsschalt-Netzteil-Serie FSP
Best.-Nr. 512055 FSP 1225
Stand 04/09
512068 FSP 1235
512162 FSP 2410
512169 FSP 2420
512175 FSP 4805
512192 FSP 3607
Sehr geehrter Kunde,
Das in der bestehenden Bedienungsanleitung auf Seite 7 im Absatz “Verbraucher anschließen”
erwähnte Netzkabel ist aufgrund einer laufenden Änderung nicht mehr im Lieferumfang
enthalten.
Ein passendes Netzkabel können Sie allerdings unter der Bestellnummer 51 02 62 bei uns
bestellen.
Wir bitten um Ihr Verständnis.
Ihr VOLTCRAFT Team
Dieser Hinweiszettel ist eine Publikation von Voltcraft
®
,
Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/ 586 582 7.
Dieser Hinweiszettel entspricht dem technischen Stand bei Drucklegung.
Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2009 by Voltcraft
®
.
*02_04/09_01-SB
This hint sheet is published by Voltcraft
®
,
Lindenweg 15, D-92242 Hirschau/ Germany, Phone +49 180 586 582 7.
The hint sheet reects the current technical specications at time of print.
We reserve the right to change the technical or physical specications.
© Copyright 2009 by Voltcraft
®
.
*02_04/09_01-SB
IMPORTANT NOTE
Fixed voltage switching power supply series FSP
Item no. 512055 FSP 1225
Status 04/09
512068 FSP 1235
512162 FSP 2410
512169 FSP 2420
512175 FSP 4805
512192 FSP 3607
Dear Customer,
The power cable mentioned in the paragraph “Connecting the load” on page 12 of the current
operating instructions is no longer included due to an ongoing change.
However, you can order a suitable power cable from us with the order number 51 02 62.
Thank you for your kind attention.
Your VOLTCRAFT team
REMARQUE IMPORTANTE
Alimentation à découpage à tension xe
– série FSP
Nº de commande 512055 FSP 1225
État 04/09
512068 FSP 1235
512162 FSP 2410
512169 FSP 2420
512175 FSP 4805
512192 FSP 3607
Cher client,
En raisons de certains changements, le câble secteur évoqué dans le mode d’emploi actuel à la page 17,
paragraphe “Branchement des consommateurs”, n’est plus contenu dans la livraison.
Vous pouvez toutefois commander chez nous un câble secteur adapté au moyen du numéro de commande
51 02 62.
Respecter cela s’il vous plaît.
Votre équipe VOLTCRAFT
Cette remarque est une publication de la société Voltcraft
®
,
Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. +49 180 586 582 7.
Cette remarque est conforme à la réglementation en vigueur lors de l´impression.
Données techniques et conditionnement soumis à modications sans aucun préalable.
© Copyright 2009 par Voltcraft
®
.
*02_04/09_01-SB
BELANGRIJKE INFORMATIE
Gestabiliseerde-Netvoeding serie FSP
Bestnr. 512055 FSP 1225
Status 04/09
512068 FSP 1235
512162 FSP 2410
512169 FSP 2420
512175 FSP 4805
512192 FSP 3607
Geachte klant,
Het in de bestaande gebruiksaanwijzing op pagina 22 onder paragraaf “Verbruiker aansluiten” vermelde
netsnoer is ten gevolge van een lopende wijziging niet langer opgenomen in de leveringsomvang.
Een geschikt netsnoer kunt u echter onder bestelnummer 51 02 62 bij ons bestellen.
Bedanks voor uw begrippen en ondersteunten.
Uw VOLTCRAFT team
Deze informatie is een publicatie van Voltcraft
®
,
Lindenweg 15, D-92242 Hirschau/Duitsland, Tel. +49 180 586 582 7.
Deze informatie voldoet aan de technische eisen bij het ter perse gaan.
Wijzigingen in techniek en uitrusting voorbehouden.
© Copyright 2009 bei Voltcraft
®
.
*02_04/09_01-SB
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau,
Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die
Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung
vorbehalten.
© Copyright 2009 by Voltcraft® .
Legal Notice
These operating instructions are a publication by Voltcraft®, Lindenweg 15, D-92242 Hirschau/Germany,
Phone +49 180/586 582 7 (www.voltcraft.de).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic
data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and equipment
reserved.
© Copyright 2009 by Voltcraft®
Information légales
Ce mode d'emploi est une publication de la société Voltcraft®, Lindenweg 15, D-92242 Hirschau/Allemagne,
Tél. +49 180/586 582 7 (www.voltcraft.de).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans
des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même
par extraits.
Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications
techniques et de l'équipement.
© Copyright 2009 by Voltcraft®
Colofon
Deze gebruiksaanwijzing is een publicatie van de firma Voltcraft®, Lindenweg 15, D-92242 Hirschau/Duitsland,
Tel. +49 180/586 582 7 (www.voltcraft.de).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie,
microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van
de uitgever. Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting
voorbehouden.
© Copyright 2009 by Voltcraft®
FESTSPANNUNGSSCHALT-NETZTEIL-SERIE FSP
BEDIENUNGSANLEITUNG SEITE 4 - 8
FIXED VOLTAGE SWITCHING POWER SUPPLY
SERIES FSP
OPERATING INSTRUCTIONS PAGE 9 - 13
ALIMENTATION À DÉCOUPAGE À TENSION FIXE
- SÉRIE FSP
NOTICE D’EMPLOI
PAGE 14 - 18
GESTABILISEERDE-NETVOEDING SERIE FSP
GEBRUIKSAANWIJZING
PAGINA 19 - 23
Best.-Nr. / Item No. / N° de commande / Bestnr.:
51 20 55 FSP 1225
51 20 68 FSP 1235
51 21 62 FSP 2410
51 21 69 FSP 2420
51 21 75 FSP 4805
51 21 92 FSP 3607
VERSION 04/09
*02_04/09_01-SB
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Hand-
habung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhalts-
verzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 5.
These Operating Instructions accompany this product. They contain important information on setting up and using the
device. You should refer to these instructions, even if you are buying this product for someone else.
Please retain these Operating Instructions for future use! A list of the contents can be found in the Table of contents, with
the corresponding page number, on page 10.
Le présent mode d’emploi fait partie intégrante du produit. Il comporte des directives importantes pour la mise en
service et la manipulation de l’appareil. Tenir compte de ces remarques, même en cas de transfert du produit à un tiers.
Conserver ce mode d’emploi afin de pouvoir le consulter à tout moment. La table des matières avec indication des pages
correspondantes se trouve à la page 15.
Deze gebruiksaanwijzing hoort bij dit product. Zij bevat belangrijke informatie over de inbedrijfstelling en het gebruik.
Let hierop, ook wanneer u dit product aan derden overhandigt.
Bewaar daarom deze gebruiksaanwijzing om in voorkomende gevallen te kunnen raadplegen. In de inhoudsopgave op
pagina 20 vindt u een lijst met inhoudspunten met vermelding van het bijbehorende.
Einführung
Sehr geehrter Kunde,
mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet der
Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.
Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben
gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-/Leistungsverhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft® ist zugleich der Beginn einer langen und guten Zusammenarbeit.
Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!
Bestimmungsgemäße Verwendung
Das Netzteil benutzt eine Schaltnetztechnik, die den Vorteil der Gewichts- und Größenreduzierung hat. Das Gerät bietet
variable Spannung zum Betrieb von Niederspannungsgeräten. Ein eingebauter Ventilator sorgt für gute Hitzeableitung des
Gerätes.
Ausgangsspannungen und -ströme der individuellen Netzteile sind der folgenden Tabelle zu entnehmen:
Best. Nr. Ausgang
FSP 1225 11 – 15V DC / 25A
FSP 2410 23 – 29V DC / 10A
FSP 4805 47 – 57V DC / 5A
FSP 3607 36 – 42V DC / 7A
FSP 1235 11 – 15V DC / 35A
FSP 2420 23 – 27V DC / 20A
Der Stromverbrauch eines angeschlossenen Verbrauchers darf nicht den Ausgangsspannungs- und -amperebereich des
entsprechenden Netzteils überschreiten. Alle Netzteilausgänge können unabhängig voneinander benutzt werden.
Aus Sicherheitsgründen ist ein Überlastungsschutz installiert. Dieser wird aktiviert, wenn der Maximalstrom aufgrund von
Überlastung oder Kurzschluss überschritten wird. Das Netzteil schaltet den Ausgang ab und nimmt erst dann wieder den
normalen Betrieb auf, wenn das Netzteil repariert wurde, d. h. wenn die Sicherung ersetzt wurde und das Kabel zum ent-
sprechenden Verbraucher entfernt wurde.
Das Netzteil entspricht der Schutzklasse I und ist nur für den Anschluss an eine geerdete Netzsteckdose (230V~ / 50Hz)
geeignet.
Eine andere Verwendung als zuvor beschrieben ist verboten und kann das Netzteil und die Leitung beschädigen, was mit
Risiken wie Kurzschluss, Brand, elektrischer Stromschlag, usw. verbunden ist. Das gesamte Produkt darf nicht verändert
oder umgebaut werden.
Beachten Sie unbedingt die Sicherheitsanweisungen in dieser Bedienungsanleitung!
4

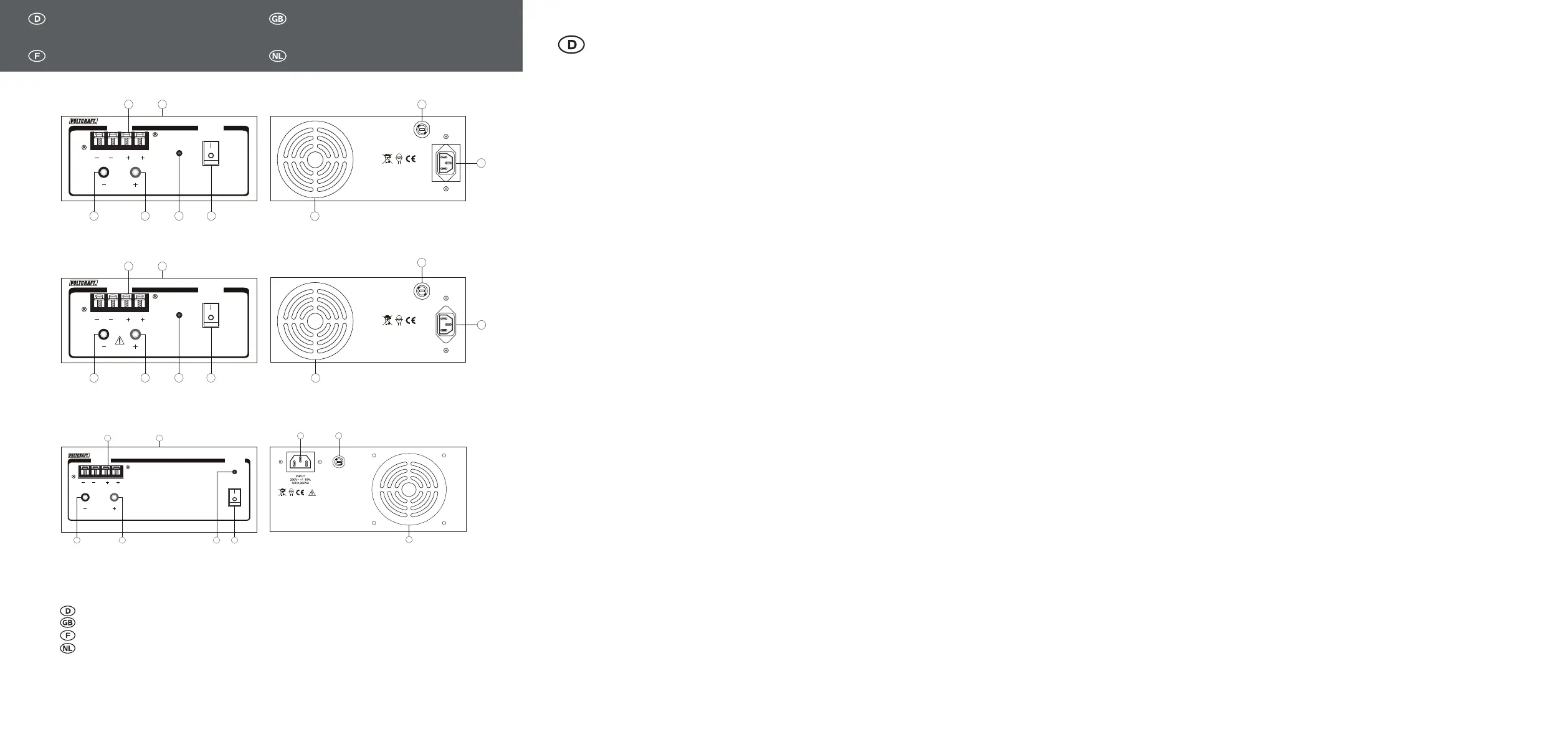

BEDIENUNGSELEMENTE OPERATING ELEMENTS
ÉLÉMENTS FONCTIONNELS WERKZAME ELEMENTEN
FSP 4805: 47V - 57V DC, 5A / FSP 3607: 36V - 42V DC, 7A
FSP 4805 & FSP 3607
ON
OUTPUT POWER
12
3 3
4
5
FUSE T2.5A
250V AC
INPUT
230V~ +/- 15%
50Hz
FSP 4805: 400VA
WEEE-Reg.-Nr .: DE28001718
FSP 3607: 425VA
6
8
7
FSP 1225: 11V - 15V DC, 25A / FSP 2410: 23V - 29V DC, 10A
FSP 1225 / FSP 2410
ON
OUTPUT POWER
12
3 3
4
5
FUSE T2.5A
250V AC
INPUT
230V~ +/- 15%
50Hz
FSP 1225: 375V A
WEEE-Reg.-Nr .: DE28001718
FSP 2410: 400V A
6
8
7
FSP 1225 & FSP 2410
FSP 4805 & FSP 3607
OUTPUT POWER
FSP 1235 & FSP 2420
FSP 1235: 12V - 14V DC, 35A / FSP 2420: 23V - 27V DC, 20A
1
2
3 3
4
5
FUSE
F8A / 250V AC
WEEE-Reg.-Nr .: DE28001718
6
8
7
FSP 1235 & FSP 2420
Die Bezeichnung der Bedienelemente finden Sie auf Seite 6.
To find the names of the operating elements please refer to page 11.
Vous trouverez la désignation des éléments de commande à la page 16.
De beschrijving van de bedieningselementen vindt u op pagina 21.
3
Modell Nr.
512055
512162
512175
512192
512068
512169
