Page 1/11
C18295 / 第一版 / 2021 年 5 月
© 華碩電腦股份有限公司保留所有權利

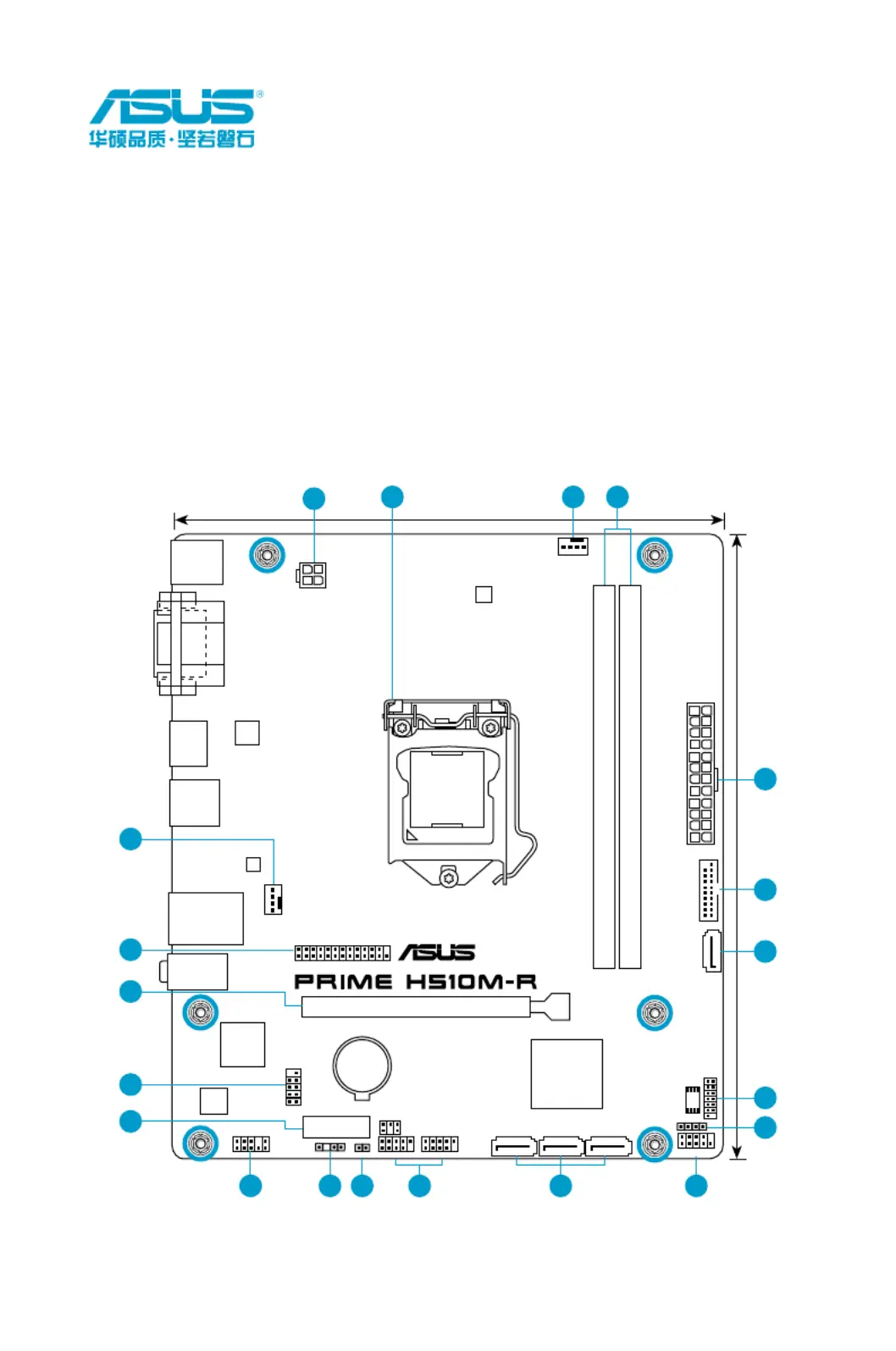

PRIME H510M-R
用 戶 手 冊
15060-0YYG2000
PCIEX1
SPEAKER
CHASSIS
CLRTC
F_PANEL
COM_DEBUG
LPT
TPM
U32G1_12
AAFP
USB914 USB78
ATX12V
ATX_PWR
CPU_FAN
CHA_FAN
Ethernet
BATTERY
PCIEX16
Super
I/O
DIGI+
VRM
21.3cm(8.4in)
18.8cm(7.4in)
LGA1200
Intel
®
H510
DDR4 DIMM_A1* (64bit, 288-pin module)
DDR4 DIMM_B1* (64bit,288-pin module)
AUDIO
KBMS
DVI
VGA
LAN_USB56
128Mb
BIOS
SATA6G_4 SATA6G_3 SATA6G_2
SATA6G_1
COM
Audio
Codec
ASM
1442K
HDMI
U32G1_34
5
1 24
1668912 10
5
7
6
15
14
3
3
13
11
4
2
DDR4內存插槽
本主板配備兩組DDR4（DoubleDataRate，雙倍數據傳輸率）內存插槽。您可以任意選擇使用
2GB、4GB、8GB、16GB與32GBNon-ECC、Un-bufferedDDR4內存條至本主板的DDR4
DIMM插槽上。
欲了解更多詳細介紹，請參考“系統內存”章節的介紹。
主板
華碩PRIMEH510M-R主板
配件 1xI/O擋板；2xSATA6Gb/s數據線
相關文件 用戶手冊
包裝內容物
內部接口
主板電源插槽
這些電源插槽用來連接到一個電源供應器。電源供應器所提供的連接插頭已經過特別設計，只能以
一個特定方向插入主板上的電源插槽。找到正確的插入方向後，僅需穩穩地將之套進插槽中即可。
風扇接頭
將風扇電源接頭連接到風扇電源插槽，確定每一條黑線與這些插槽的接地端（GND）相匹配。
•千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散
熱，那麼很容易因為主機內部溫度逐漸升高而導致死機，甚
至更嚴重者會燒毀主板上的電子元件。注意：這些插槽並不
是單純的排針！不要將跳線帽套在它們的針腳上。
•CPU_FAN插槽支持處理器風扇達1安培（12瓦）的風扇
電源。
中央處理器插槽
本主板配備一組LGA1200處理器插槽，本插槽是專為第十一代英特爾
®
酷睿™處理器與第十代
英特爾
®
酷睿™、奔騰
®
以及賽揚
®
處理器所設計。
•支持至英特爾
®
65W處理器。
•欲了解更多詳細介紹，請參考“中央處理器（CPU）”章節的介紹。
擴展插槽
本主板配備一個PCIex16與一個PCIe3.0x1插槽，可支持符合PCIExpress規格的功能擴展
卡。
請務必連接4-pin電源插頭，否則系統可能無法順利啟動。
FAN PWM
FAN IN
FAN PWR
GND
FAN PWM
FAN IN
FAN PWR
GND
•英特爾
®
第十一代處理器支持PCIe4.0x16模式。
•英特爾
®
第十代處理器支持PCIe3.0x16模式。
3
SATA6Gb/s設備連接插槽
這些插槽可支持使用SATA6Gb/s數據線來連接SATA設備。
USB3.2Gen1擴展套件數據線接頭
這個接頭用來連接USB3.2Gen1模塊，可擴展USB3.2Gen1模塊。
USB3.2Gen1的數據傳輸率最高可達5Gb/s。
如果上述方法無效，請將內置電池移除，並再次將此兩針短路以清除CMOSRTCRAM數
據。CMOS清除完畢後，重新安裝電池。
CMOS配置數據清除接頭
這個接頭可讓您清除 CMOS存儲器中記載的系統設置信息等配置數據，如日期、
時間以及系統密碼等。
想要清除這些數據，可以按照下列步驟進行：
1.關閉電腦電源，拔掉電源線；
2.用一個金屬物體，如螺絲刀，將CLRTC跳線的兩個針腳短路；
3.插上電源線，開啟電腦電源；
4. 當開機步驟正在進行時按著鍵盤上的＜Del＞鍵進入BIOS程序畫面重新設置BIOS數據。
•
建議您使用符合與2.0規格（或更高）的ATX12V兼容的電源（PSU），才
能提供至少
350W高功率的電源，以供應系統足夠的電源需求。
•如果您的系統會搭載相當多的外圍設備，請使用較高功率的電源以提供足夠的設備用電
需求。不適用或功率不足的電源，有可能會導致系統不穩定或難以啟動。
USB2.0擴展套件數據線接頭
這些接頭用來連接USB2.0模塊，可在前面板或後側接口擴展USB2.0模塊。
USB2.0的數據傳輸率最高可達480Mb/s。
CLRTC
+3V_BAT
GND
PIN 1
USB3+5V
IntA_P1_SSRX-
IntA_P1_SSRX+
GND
IntA_P1_SSTX-
IntA_P1_SSTX+
GND
IntA_P1_D-
IntA_P1_D+
GND
PIN 1
USB3+5V
IntA_P2_SSRX-
IntA_P2_SSRX+
GND
IntA_P2_SSTX-
IntA_P2_SSTX+
GND
IntA_P2_D-
IntA_P2_D+
USB3.2Gen1模塊為選購配備，請另行購買。
USB2.0模塊為選購配備，請另行購買。
PIN 1
USB+5V
USB_P1-
USB_P1+
GND
NC
USB+5V
USB_P2-
USB_P2+
GND
機箱開啟警告功能排針（4-1pinCHASSIS）
這組排針提供給設計有機箱開啟偵測功能的電腦主機機箱之用。此外，尚須搭配
一個外接式偵測設備譬如機箱開啟偵測感測器或者微型開關。在本功能啟用時，
若您有任何移動機箱部件的動作，感測器會隨即偵測到並且送出一信號到這組接
針，最後會由系統記錄下來這次的機箱開啟事件。
本項目的默認值是將跳線帽套在CHASSIS排針中標示著“ChassisSignal”与
“GND”的兩個針腳上，若您想要使用本功能，請將跳線帽從“ChassisSignal”
与“GND”的針腳上移除。
+5VSB_MB
Chassis Signal
GND
CHASSIS
