¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR
LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA LAS
SIGUIENTES ADVERTENCIAS.
No utilice este producto para ningĂșn n que no sea explĂ­citamente especicado por Crimson
AV. Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si no
entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la instalaciĂłn,
contacte con Crimson AV o llame a un operario cualicado. Crimson AV no es responsable de
daños o lesiones causados por el montaje, ensamblaje o uso incorrectos.
El ferreterĂ­a que incluye este producto, es exclusivamente destinado a ser instalado en las pare-
des de madera maciza, hormigĂłn, bloques de concreto o columnas de madera sĂłlida con un
mĂĄximo de 16 mm de drywall. Para las paredes hechas de otros materiales, por ejemplo, ladrillos
huecos, por favor consulte a su instalador y / o distribuidor especializado.
NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.
iADVERTENCIA!
AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL
RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit Ă  une n non spĂ©ciî˜ŸĂ©e expressĂ©ment par Crimson AV. Une installation
incorrecte peut entraßner des préjudices corporels ou des dommages matériels. Si vous ne com-
prenez pas ces instructions ou si vous avez des doutes quant Ă  la sĂ©curitĂ© de l’installation, veuillez
contacter le service clientĂšle de Crimson AV ou un installateur qualiî˜ŸĂ©. Crimson AV n’est pas re-
sponsable des dommages ou des préjudices causés par un montage, un assemblage ou une
utilisation incorrects.
Le matĂ©riel fourni avec ce produit, est exclusivement destinĂ© Ă  ĂȘtre installĂ© sur des murs en bois
massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de
plaques de plĂątre. Pour les murs faits d’autres matĂ©riaux, comme la brique creuse, s’il vous plaĂźt
consulter votre installateur et / ou fournisseur spécialisé.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
AVERTISSEMENT
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
BEGINNING.
Do not use this product for any purpose not explicitly specied by Crimson AV. Improper installa-
tion may cause property damage or personal injury. If you do not understand these directions, or
have doubts about the safety of the installation, contact Crimson AV Customer Service or call a
qualied contractor. Crimson AV is not liable for damage or injury caused by incorrect mounting,
assembly, or use.
The hardware provided with this product, is exclusively intended for installation on walls made of
solid wood, concrete, concrete block or solid wood columns with a maximum of 16 mm of drywall.
For walls made of other materials, for example hollow bricks, please consult your installer and/
or specialist supplier.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING!
Manuel D’instructionsManual de Instrucciones
Instruction Manual
www.crimsonav.com support@crimsonav.com
Video conferencing shelf accessory
ADC600
TM
2
ADC600-0001

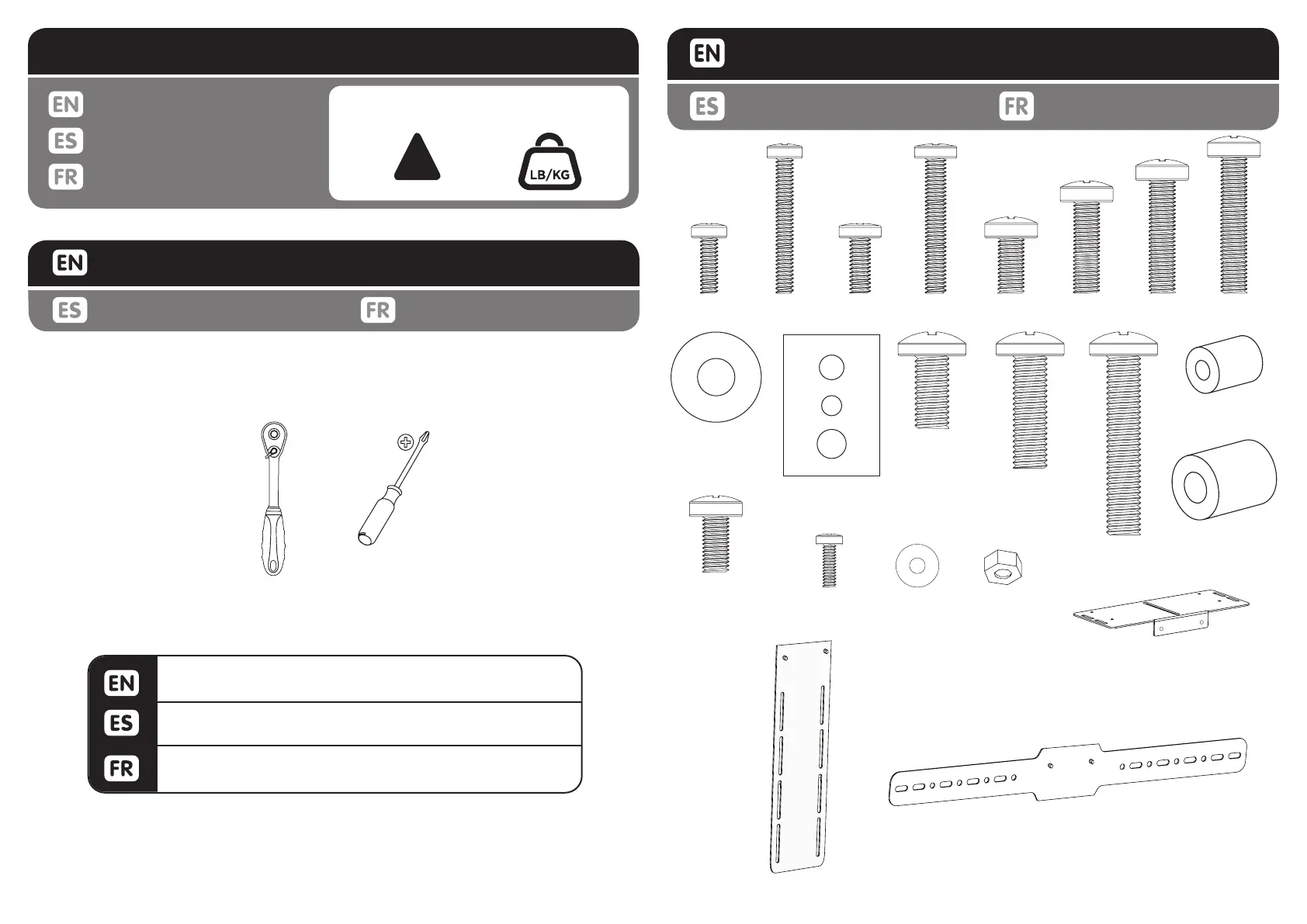

PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
M4 / M5 Spacer
R (4)
M6 / M8 Spacer
S (4)
M4 x 12mm
F (4)
M8 x 40mm
P (4)
M5 x 30mm
I (4)
M6 x 12mm
J (4)
M6 x 20mm
K (4)
M6 x 25mm
L (4)
M6 x 30mm
M(4)
M8 x 16mm
N (4)
M8 x 25mm
O (4)
M5 x 12mm
H (4)
M4 x 30mm
G(4)
M8 Washer
U (8)
Multiwasher
V (4)
1/4”-20
Y (1)
M3 x 8mm
Z (4)
Washer
D (4)
Nut
E (4)
Shelf
C (1)
Universal Plate
A (1)
Vertical Plate
B (1)
!
WEIGHT CAPACITY
Maximum Weight Capacity
Peso mĂĄximo de pantalla
Poids maximal de l’écran
15lb / 6.8kg
CAUTION!
TOOLS REQUIRED
Herramientas necesarias Outils nécessaires
Screwdriver. Socket wrench 8mm.
Destornillador de estrella. Toma llave de 8mm.
Tournevis cruciforme. 8mm Clé à douille.
3
ADC600-0001
1
2

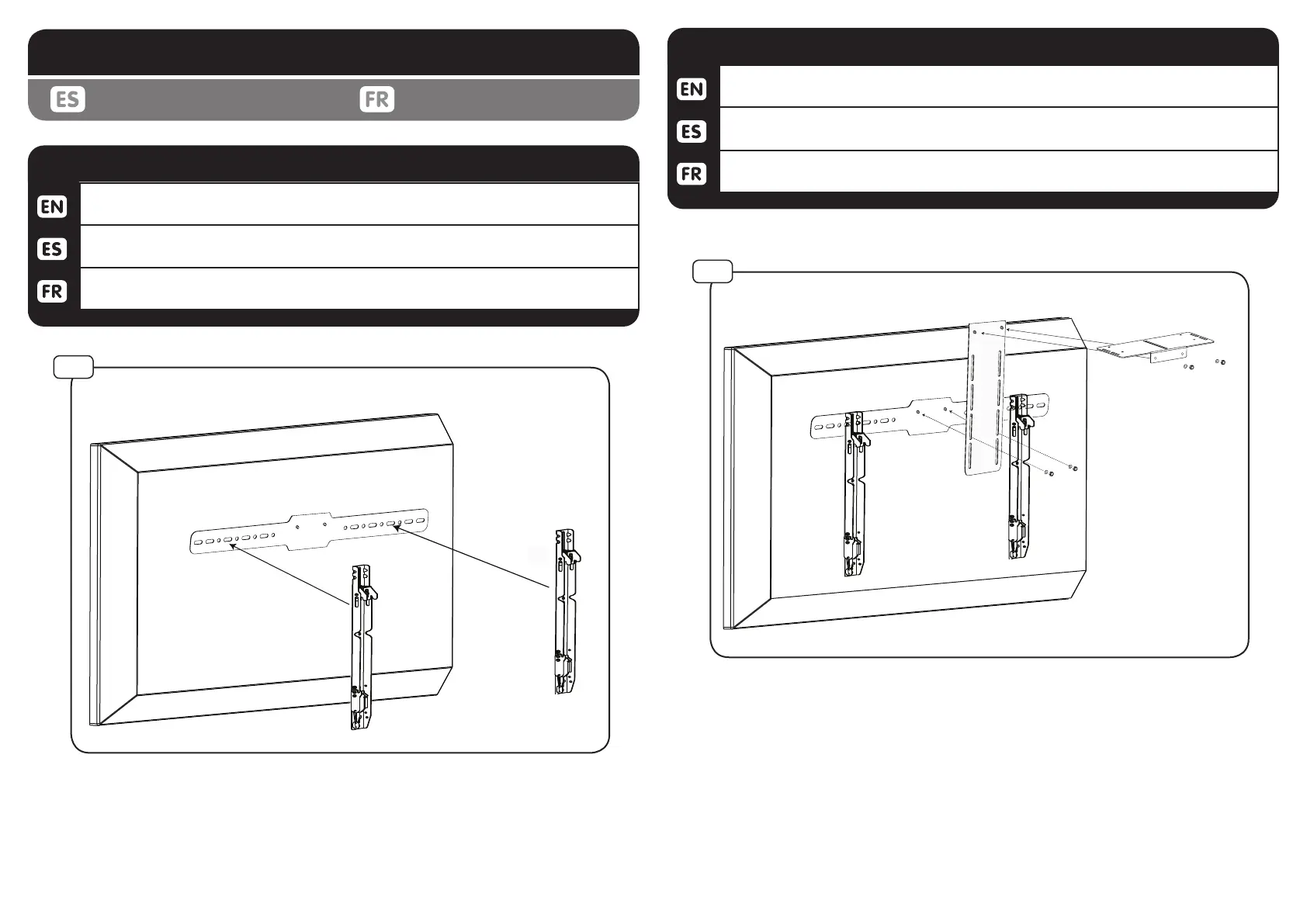

INSTALL INSTRUCTIONS
Instructions d’installation
Instrucciones de instalaciĂłn
Align universal horizontal attachment plate (A) with TV mounting holes. Place hook
bracket over plate and secure with screws (F-P) to TV.
Alinear la placa de jación horizontal (A) con los agujeros de montaje de TV. Coloque el so-
porte sobre la placa y asegurar con los tornillos (F-P) a la TV.
Alinear la placa de jación horizontal (A) con los agujeros de montaje de TV. Coloque el
soporte sobre la placa y asegurar con los tornillos (F-P) a la TV.
1
ATTACH MOUNT BRACKETS
Attach vertical attachment plate (B) and shelf (C) with washers (D) and nuts (E). Adjust
to desired height. If necessary use screws Y and Z to secure camera to shelf.
Installation de la plaque verticale (B) et la plate-forme (C) avec les rondelles (D) et les écrous (E).
RĂ©gler Ă  la hauteur dĂ©sirĂ©e. Si nĂ©cessaire, utilisez Y et Z vis pour xer la camĂ©ra sur le plateau.
Installation de la plaque verticale (B) et la plate-forme (C) avec les rondelles (D) et les écrous (E).
RĂ©gler Ă  la hauteur dĂ©sirĂ©e. Si nĂ©cessaire, utilisez Y et Z vis pour xer la camĂ©ra sur le plateau.
2
ATTACH SHELF
Note: Shelf can be
placed below or
above TV.

Product Specifications
