1. Anwendungsgebiete
Der elektronische Raumtemperaturregler mit Fuß boden -
temperatur-Begrenzung wird verwendet zur Einzel -
raumregelung für:
• Raumheizung mit Begrenzung auf eine maximale Boden -
temperatur
• Warmwasser-Fußbodenheizungen in Verbindung mit
elektro thermischen Stellantrieben stromlos ge -
Zur Ermittlung der Bodentemperatur wird der Fern fühler F
193 720 benötigt.
Merkmale
• Gleichzeitige Regelung der Raumtemperatur und
Begrenzung der Fußbodentemperatur
• Begrenzung der Bodentemperatur auf einen einstellba-
ren Maximalwert
• Nachtabsenkung, Eingang für externe Schaltuhr
• Anzeigelampen für „Regler fordert Wärme an” und
Absenkbetrieb
• Netzschalter 2-polig
• Montage in Unterputzdose 60 mm
• Heizungsunterbrechung nach Norm EN 50559
(nicht für Ventile stromlos offen)
2. Funktionsbeschreibung
2.1 Funktionen
Die Raumtemperatur wird durch den eingebauten Fühler
gemessen und am äußeren Einstellknopf eingestellt.
Die Skala *.…6 entspricht 5…30°C.
Die Fußbodentemperatur wird durch den Fernfühler
gemessen und am innenliegenden Einsteller festgelegt
(siehe 2.2 ).
Unterbricht die Heizung nach mehr als einer Stunde
Dauerheizen für 5 Minuten (entsprechend EN 50559)
Lampen
rot: Regler fordert Wärme an
grün: Absenkbetrieb ist aktiv
Achtung-1!
Das Gerät darf nur durch einen Elektrofachmann geöff-
net und gemäß dem Schaltbild am Gerät bzw. dieser
Anleitung installiert werden. Dabei sind die bestehen-
den Sicherheitsvorschriften zu beachten.
Um die Anforderungen der Schutzklasse II zu errei-
chen, müssen entsprechende Installationsmaßnahmen
ergriffen werden.
Dieses unabhängig montierbare elektronische Gerät
dient der Regelung der Temperatur ausschließlich in
trockenen und ge schlossenen Räumen, mit üblicher
Umgebung. Dieses Gerät entspricht der EN 60730, es
arbeitet nach der Wirkungsweise 1C.
468 931 003 300-9
D
Montage- und
Bedienungsanleitung
elektronischer Raumtemperaturregler
mit Fußbodentemperatur-Begrenzer
und Absenkeingang
FRe L2A, 517 81 81…
2.2 Begrenzung der Fußbodentemperatur
Über das innenliegende Potentiometer (links neben den
Lampen) wird die maximale Fußbodentemperatur einge-
stellt. Der Pfeil im Potentiometer zeigt auf die ge wünschte
Temperatur.
Es wird verhindert, dass die Fußbodentemperatur den ein-
gestellten Wert überschreitet.
Die eingestellte Fußboden tem peratur
wird beim Einschalten des Reglers über
die Lampen angezeigt.
Die grüne Lampe zeigt die Zehner, die
Rote die Einer der Tem pe ra tur.
z.B. 35° = grüne Lampe blinkt 3 mal, danach blinkt die rote
Lampe 5 mal.
2.3 Wärmeanforderung des Reglers
Die Wärmeanforderung wird bestimmt durch die zwei
Regelwerte (des Raumes und des Bodens). Die Raum tem -
peratur wird geregelt solange die Fußboden tem peratur
unterhalb des eingestellten max. Wertes liegt. Wird diese
Temperatur überschritten, wird die Heizung solange aus-
geschaltet bis sich der Boden wieder ab gekühlt hat.
2.4 Funktionen des Absenkeinganges TA
Über den TA-Eingang können verschiedene Funktionen
der Absenkung eingestellt werden siehe Tabelle.
Die Funktionen werden über die Netzhalbwellen ge wählt.
Die Funktionen entsprechen der „Pilotwire“ Spezi fi ka tion.
Halbwelle Funktion
keine keine Absenkung
beide Absenkung entsprechend J2
positiv Regelung aus
negativ Frostschutz = 5°C
beide gepulst kurz Absenkung um 1°C
beide gepulst lang Absenkung um 2°C
Die Funktion Frostschutz regelt auf eine Temperatur von
5°C.
Über diesen Multifunktionseingang können Regler funk -
tionen durch die verschiedenen Halbwellen der Netz -
wechselspannung aktiviert werden:
Normalbetrieb: Eingang offen – – – –
Temperaturabsenkung: beide Halbwellen
Ä
Frostschutz: negative Halbwelle Å
Heizung aus: positive Halbwelle Ç
2.5 Wahl der Absenktemperatur
Über Steckbrücke J2 kann zwischen 3 °C oder 5°C Ab senk -
temperatur gewählt werden.
J2 geschlossen 5°C Absenkung (Auslieferzustand)
J2 offen 3°C Absenkung
Die am Knopf außen eingestellte Temperatur wird um die-
sen Wert reduziert.
2.6 Defekt des Fernfühlers
Bei einem Fühlerfehler (Kurzschluss oder Bruch) geht der
Regler in den Fehlerbetrieb. Dabei wird max. mit 30% der
Energie geheizt (Einschalten für 30 % der Zeit). Dies
bewirkt einen Frost- und Überhitzungsschutz.
Bei Fühlerfehler blinken beide Lampen.
2.7 Funktion der Lampen
Funktion Lampe grün Lampe rot
Heizung ist an ein
Absenkbetrieb ein
Fußbodenfühler defekt blinkt blinkt
max. Fußboden- blinkt blinkt
temperatur (Temp. Zehner) (Temp. Einer)
3. Montage / Inbetriebnahme
Der Regler soll an einer Stelle im Raum montiert werden, die:
• für die Bedienung leicht zugänglich ist
• frei von Vorhängen, Schränken, Regalen etc. ist
• freie Luftzirkulation ermöglicht
• frei von direkter Sonneneinstrahlung ist
• frei von Zugluft ist (Öffnen von Fenstern und Türen)
• nicht direkt von der Wärmequelle beeinflusst wird
• nicht an einer Außenwand liegt
• ca. 1,5 m über dem Fußboden liegt.
Nach dem Einschalten der Betriebsspannung wird über
die beiden Lampen die eingestellte Bodentemperatur
angezeiget siehe 2.2.
Elektrischer Anschluss
Anschluss in folgenden Schritten:
• Abziehen des Temperatur-Einstellknopfes
• Lösen der Befestigungsschraube
• Abnehmen des Gehäuseoberteils
• Anschluss gemäß Schaltbild (s. Gehäuseboden)
Fußbodenfühler F 193 720
Dieser Fühler sollte so montiert werden, dass die zu be -
grenzende Temperatur richtig erfasst werden kann.
Der Fühler sollte in einem Schutzrohr verlegt werden. Dies
erleichtert einen späteren Aus tausch.
Fühler nicht in der Nähe von Starkstromleitungen verle-
gen. Andernfalls ist ein abgeschirmtes Kabel zu verwen-
den.
Der Fühler kann durch ein Kabel das für Netzspannung
geeignet ist bis zu 50m verlängert werden.
Achtung!
Die Fühlerleitungen führen Netzspannung (230 V)
4. Technische Daten
Bestellbezeichnung FRe L2A, FRe L2A/50
EDV-Nr. 517 8181…
Temperatur-Einstellbereich
Raumtemperatur *…6 (5…30ºC)
Bodentemperatur 20…50ºC
Anzeigelampe rot Regler fordert Wärme an
grün Absenktemperatur
Netzschalter 2-polig
Versorgungsspannung 230V AC (207…253 V)
50Hz
Ausgang Relais Schließer
Schaltstrom 10mA…16 A cos = 1;ϕ
10mA… 4A cos = 0,6 ϕ
Regelalgorithmus Proportional-Regler
(durch PWM stetigähnlich)
Schalttemperaturdifferenz ~1°C
Temperaturfühler
für Raumtemperatur intern
für Bodentemperatur Typ F193 720 (Länge 4 m,
verlängerbar auf max. 50 m)
Temperaturabsenkung
für Raumtemperatur 3K oder 5 K einstellbar s. 2.5
über externe Schaltuhr
Bereichseinengung im Einstellknopf
Schutzart Gehäuse IP 30
Schutzklasse II (siehe Achtung-1)
Verschmutzungsgrad 2
Softwareklasse A
Bemessungs-Stoßspannung 4 kV
Temperatur für die
Kugeldruckprüfung 75 ± 2 °C
Spannung und Strom für
Zwecke der EMV-Störaus-
sendungsprüfungen 230V, 0,1 A
Umgebungstemperatur 0…40ºC
Lagertemperatur –25…70ºC
Gewicht 90g
Energie-Klasse IV = 2%
(nach EU 811/2013, 812/2013, 813/2013, 814/2013)
Achtung! Stromkreis spannungsfrei schalten
Kennwerte für Fernfühler
10°C 66,8 kΩ 30°C 26,3 kΩ
20°C 41,3 kΩ 40°C 17,0 kΩ
25°C 33 kΩ 50°C 11,3 kΩ
5. Schaltbild
Position der Jumper
6. Maße
Deckel einteiligzweiteilig,
50 x 50 mm
Dieses Produkt darf nicht über den
Hausmüll entsorgt werden. Bitte nur in speziel-
len Einrichtungen für Elektronikschrott entsor-
gen. Erkundigen Sie sich bei den örtlichen
Behörden zur Recycling Beratung.
1. Applications
The electronic room temperature controller with floor
temperature limiter is used for single-room control:
• for room heating with limitation to a maximum floor
temperature
• for hot water floor heating systems in combination with
thermo-electric actuator drives actrors normally closed.
The remote sensor F 193 720 is required for measuring the
floor temperature.
Features
• Simultaneous room temperature control and floor tem-
perature limitation
• Limitation of floor temperature to a pre-selected max-
imum value
• Nighttime set-back, input for external clock
• Indicator lamps for "controller calls for heat" and for set-
back operation
• 2-poel mains switch
• Mounting in 60mm flush-type box
• Adjustable heating interrupt according standard EN
50559 (not for valves normally open)
2. Description of functions
2.1 Functions
The room temperature is measured by the integrated sen-
sor and is set via the outer dial.
The scale of *…6 corresponds to 5…30 °C.
The floor temperature is measured by the remote sensor
and set via the internal dial (see 2.2).
Interrupts heating after continous heating of 1hr for 5
Minutes (according EN 50559)
Lamps
Red: Controller calls for heat
Green: Set-back mode is activated
Caution-1!
The device may only be opened and installed ac-
cording to the circuit diagram on the device or these
instructions by a qualified electrician. The existing
safety regulations must be observed.
Appropriate installation measures must be taken to
achieve the requirements of protection class II.
This independently mountable electronic device is de-
signed for controlling the temperature in dry and enclo-
sed rooms only under normal conditions. The device
confirms to EN 60730, it works according operating prin-
ciple 1C
468 931 003 300-9
Mounting and
Operating Instructions
Electronic room temperature controller
with floor temperature limiter
and set-back input
FRe L2A, 517 81 81…
2.2 Limiting the floor temperature
The maximum floor temperature is set via the internal
potentiometer (left to the lamps). The arrow in the poten-
tiometer displays the desired temperature
The floor temperature is preven ted
from exceeding the set value.
The lamps will display the set floor
temperature when the controller is
switched on.
The green lamp indicates the units of
ten, the red one the units from 1-9.
e.g. 35° = green lamp flashes 3 times, then the red lamp
flashes 5 times.
2.3 Call for heat
The amount of heat called for is determined by the two
control values (of the room and the floor). The room tem-
perature will be controlled as long as the floor temperatu-
re is below the selected max. value. If this value is excee-
ded, the heating will be switched off until the floor has
cooled down.
2.4 Functions of the set-back input TA
The TA input is used to set various set-back functions, refer
to table below.
The functions are selected via the mains sine half-waves.
The functions correspond to the "Pilot wire" specifica-tion.
Half-wave Function
none no set-back
both set-back acc. to J2
positive control off
negative anti-freeze = 5°C
both pulsed short set-back by 1°C
both pulsed long set-back by 2°C
The anti-freeze function regulates to a temperature of 5°C.
This multi-function input makes it possible to acti-vate
controller functions by means of the various half-waves of
the mains AC voltage:
Normal operation: input open – – – –
Temp. set-back: both half-waves
Ä
Anti-freeze: negative half-wave Å
Heating off: positive half-wave Ç
2.5 Selecting the set-back temperature
By means of the J2 jumper it is possible to select 3° or 5°..
J2 closed* set-back by 5°C
J2 open set-back by 3°C
* = factory pre-set
The temperature set externally via the dial is reduced by
this value.
2.6 Fault of the floor sensor
If a sensor fault (short-circuit or break) occurs, the control-
ler will switch to fault mode. The heating will function with
max. 30 % of the energy (operation for 30% of the time).
This provides frost- and overheat protection.
In the event of a sensor fault, both lamps will flash.
2.7 Function of the lamps
Function Lamp green Lamp red
Heating is on on
Set-back mode on
Floor sensor fault flashes flashes
max. floor temp. flashes flashes
(for higher (for lower
digit) digit)
3. Mounting / Commissioning
The controller should be mounted at a point in the room
which:
• can be easily accessed
• is free of curtains, cabinets, shelves, etc.
• allows free air circulation
• is not exposed to direct sunlight
• is not draughty (when doors or windows are opened)
• is not directly influenced by the source of heat/cold
• is not located on an outer wall
• is approx. 1.5 m above the floor.
Electrical connection
Perform the steps described below:
• Pull off the temperature dial
• Release the fixing screw
• Remove the upper part of the casing
• Connect acc. to circuit diagram (see bottom of casing)
After power on, the adjusted maximum floor temperature
will be displayed see 2.2.
Floor sensor F 193 720
The remote sensor must be mounted in such a way that
the temperature to be limited can be correctly de-
tected.
The remote sensor should be installed in a protective tube.
This will facilitate future replacement.
Do not install the sensor close to power lines. In other
cases a shilded cable has to be used.
The sensor can be extended to max. 50 m by means of a
cable suitable for mains voltage.
Caution !
The sensor lines are on mains voltage (230 V).
4. Technical data
Order designation FRe L2A, FRe L2A/50
EDP No. 517 8181…
Temperature setting range
Room temperature *…6 (5…30 ºC)
Floor temperature 20…50ºC
Indicator lamp red Controller calls for heat
green Set-back temperature
Power switch 2-pole
Supply voltage 230 V AC (207…253 V)
50/60 Hz
Output Relay make contact
Switching current 10mA…16 A cosϕ= 1;
10 mA… 4 A cos = 0.6 ϕ
Control algorithm Proportional controller
(similar to continuous
through PWM)
Switching temperature
differential ~1°C
Temperature sensor
for room temperature internal
for floor temperature Type F 193 720 (length 4 m,
can be extended to 50 m)
Temperature set-back
for room temperature 3 K or 5 K selectable s. 2.5
via external timer
Range limitation in the dial
Degree of protection
of casing IP30
Safety class II (see Caution-1)
Pollution degree 2
Software class A
Calculation impulse voltage 4 kV
Ball pressure test
temperature 75 ± 2 °C
Voltage and Current for
the for purposes of inter-
fernce measurements 230V, 0.1 A
Ambient temperature 0…40 ºC
Storage temperature –25…70 ºC
Weight 90 g
Energy class IV = 2 %
(acc. EU 811/2013, 812/2013, 813/2013, 814/2013)
Caution! De-energize the electric circuit first
Sensor characteristics
10°C 66.8 kΩ 30°C 26.3 kΩ
20°C 41.3 kΩ 40°C 17.0 kΩ
25°C 33 kΩ 50°C 11.3 kΩ

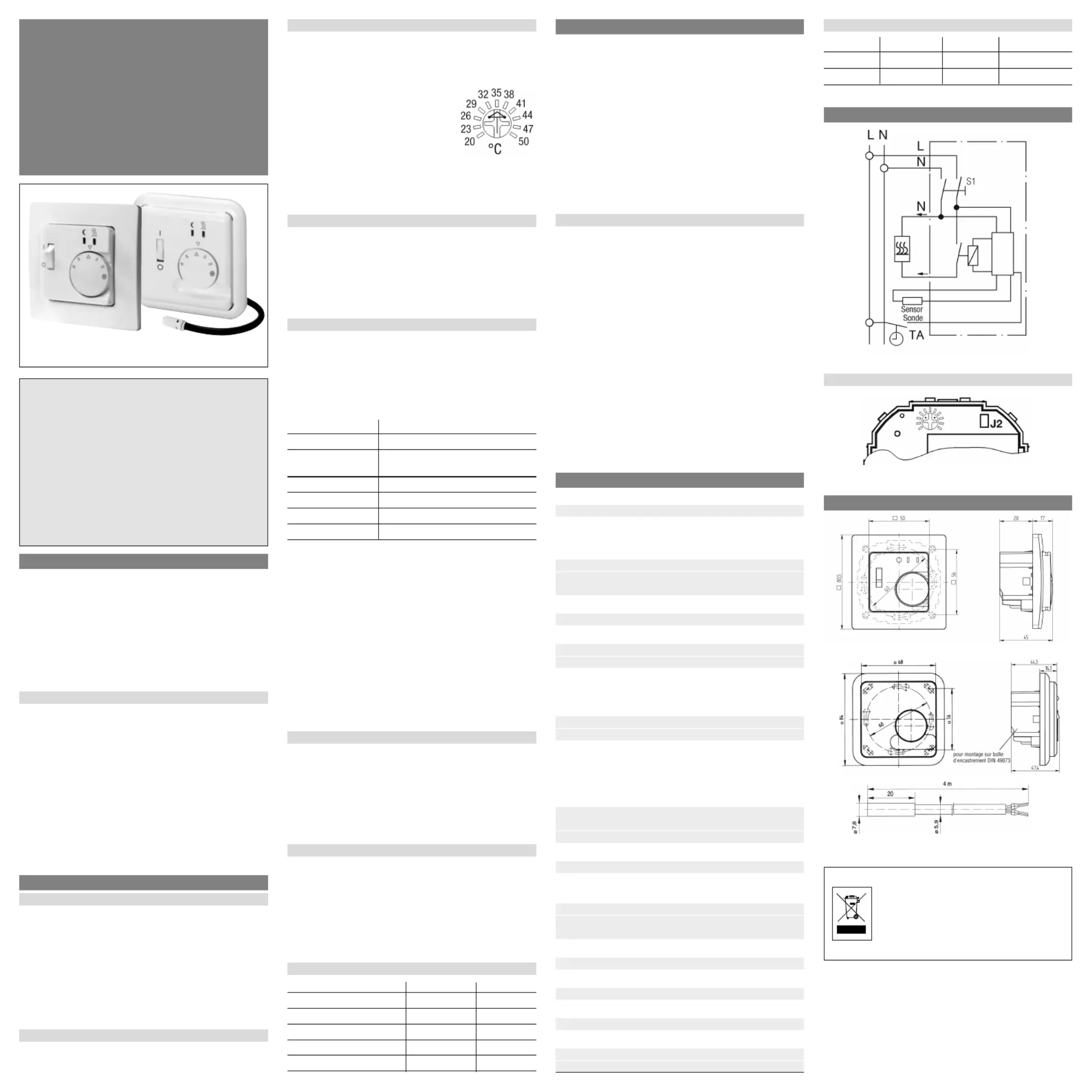

5. Circuit diagram
Position of the jumpers
6. Dimensions
cover one partcover two parts,
50 x 50 mm
This product should not be disposed of with
household waste.
Please recycle the products where facilities for
electronic waste exist. Check with your local
authorities for recycling advice.
1. Domaines d’application
Le thermostat d’ambiance avec limiteur de température
dans le sol est utilisé pour la régulation d’ambiance indivi-
duelle :
• chauffage d’ambiance avec limitation de la température
maximum du sol
• chauffage à eau chaude par le sol avec commande de
moteur électrothermique.
La sonde à distance F 193 720 est utilisée pour la mesure
de la température sol.
Caractéristiques
• Régulation de la température ambiante avec limitation
de la température sol
• Limitation de la température sol à une valeur maximum
réglable
• Abaissement de la température nocturne par un inter-
rupteur horaire externe
• Témoins lumineux pour chauffage en appel de chaleur et
abaissement de la température
• Interrupteur M/A (S1) bipolaire
• Montage dans un boîtier de 60 mm.
• Interruption du chauffage réglable selon la norme EN
50559 (pas pour vannes normalement ouvertes)
2. Description des fonctions
2.1 Fonctions
La température ambiante est mesurée par la sonde inté-
grée et est régulée selon la consigne au bouton de réglage.
La graduation bouton de * à 6 correspond à un réglage de
5° à 30°C.
La température sol est mesurée à l’aide de la sonde à dis-
tance et limitée par le régulateur interne (voir 2.2).
Interrompt le chauffage après plus d'une heure de chauf-
fage continu pendant 5 minutes (selon la norme EN
50559)
Témoins lumineux
Rouge : thermostat en appel de chaleur
Vert : abaissement de la température
Attention !
L’appareil ne doit être ouvert que par un professionnel
et installé selon les schémas et les instructions de
montage. Respecter les directives de sécurité exis-
tantes.
Les mesures d’installation adéquates doivent être
prises pour satisfaire aux exigences de la classe de pro-
tection II.
Ce thermostat assure la régulation de la température
seulement dans des locaux secs et fermés, à usage
normal.
Cet appareil est selon la norme EN 60730 et
fonctionne selon la directive 1C.
468 931 003 300-9
F
Instructions de montage
et de service
Thermostat d’ambiance
avec limiteur de température
et entrée d’abaissement
FRe L2A, 517 81 81…
2.2 Limitation de la température sol
La température sol maximum est régulée via le potentio-
mètre interne à gauche des témoins. La flèche du poten-
tiomètre indique la température souhaitée et empêche le
dépassement de la température au-dessus de la valeur
réglée.
La température sol régulée est signalée
lors de la mise sous tension du thermo-
stat par les témoins.
Le témoin vert indique les dizaines, le
rouge indique les unités de la tempéra-
ture.
P. ex. 35 °C = le témoin vert clignote 3 fois, puis le témoin
rouge clignote 5 fois.
2.3 Thermostat en appel de chaleur
L’appel de chaleur est déterminé par les deux valeurs de
réglage (ambiance et sol). La température ambiante est
régulée tant que la température sol est inférieure à la
valeur maximum de réglage. Si cette température est
dépassée, le chauffage est stoppé jusqu’au refroidisse-
ment du sol.
2.4 Fonctions de l’entrée d’abaissement TA
L’entrée TA permet de régler diverses fonctions de l’abais-
sement (voir tableau).
Les fonctions sont sélectionnées via les demi-alternances
du réseau.
Les fonctions correspondent à la spécification
«fil pilote».
Demi-alternance Fonction
sans sans abaissement
les deux abaissement selon position du J2:
3/5 °C
positive régulation OFF
négative protection antigel = 5 °C
courtes impulsions abaissement de 1 °C
longues impulsions abaissement de 2 °C
La fonction de protection antigel règle une température
de 5°C.
Cette entrée multifonction permet d’activer les fonctions
de régulation par les demi-alternances de la tension alter-
native du réseau :
Service normal : entrée ouverte – – – –
Abaissement de température :
deux demi-alternances
Ä
Protection hors gel :
demi-alternance négative
Å
Arrêt chauffage :
demi-alternance positive
Ç
2.5 Sélection de l’abaissement de la température
Le cavalier J2 permet de sélectionner entre 3°C ou 5°C
d’abaissement de la température.
J2 = fermé 5°C d’abaissement (état de livraison)
J2 = ouvert 3°C d’abaissement
La température réglée au thermostat est réduite de cette
valeur.
2.6 Défaut de la sonde à distance
Le thermostat passe en service d’urgence en cas de défaut
(court-circuit ou rupture) de la sonde. Il chauffe avec au
maximum 30 % de la puissance (commutation pour une
durée de 30 %), ce qui provoque une protection contre le
gel et la surchauffe.
Les deux témoins clignotent en cas de défaut de détec-
tion.
2.7 Fonctions des témoins
Fonction Témoin vert Témoin rouge
Chauffage en demande ON
Abaissement de température ON
Défaut de la sonde clignote clignote
Température sol max. clignote clignote
(temp. dizaines) (temp. unités)
3. Montage / mise en service
Le thermostat doit être monté dans un endroit de la pièce
:
• facile d’accès pour l’utilisation
• dégagé de rideaux, armoires, étagères, etc.
• permettant la libre circulation de l’air
• sans ensoleillement direct
• sans courant d’air (ouverture de fenêtres et portes)
• sans influence directe de source de chaleur
• sur un mur intérieur
• à environ 1,5 m au-dessus du sol.
La température sol régulée est indiquée par les deux
témoins après la connexion de la tension de service, voir
2.2.
Raccordement électrique
Raccordement selon les étapes suivantes :
• Retirer le bouton de réglage de la température
• Desserrer la vis de fixation
• Retirer la partie supérieure du boîtier
• Raccordement selon l’encombrement (cf. socle du boî-
tier)
Sonde de température sol F 193 720
Monter la sonde de manière à pouvoir saisir correctement
la température à réguler.
La sonde doit être placée dans une gaine de protection
pour faciliter tout échange ultérieur.
Le placement de la sonde à proximité de câbles à courant
fort est interdit. Utiliser le cas échéant un câble blindé.
Le câble de la sonde peut être allongé jusqu’à 50 m par un
câble approprié à la tension de réseau.
Attention : les câbles de la sonde conduisent la tension
de réseau (230 V)
4. Caractéristiques techniques
Référence s de commande
FRe L2A, FRe L2A/50
Numéro d’article 517 8181…
Plage de réglage de la température
- Température ambiante * à 6 (5 à 30ºC)
- Température sol 20 à 50ºC
Témoin lumineux rouge appel de chaleur
vert abaissement de la température
en cours
Commutateur de réseau bipolaire
Tension d’alimentation 230 V AC (207 à 253 V) 50 Hz
Sortie relais NF
Courant commutable 10 mA à 16 A cos ϕ= 1
10 mA à 4 A cos ϕ= 0,6
Mode de régulation proportionnel
(semblable au PWM)
Diff. de température
de commutation ~1°C
Sonde de température
- pour température ambiante interne
- pour température sol type F 193 720 (longueur 4 m,
avec possibilité d’allonger le
câble jusque 50 m)
Abaissement de la température
pour température ambiante 3 K ou 5 K réglable voir 2.5
via interrupteur horaire externe
Limitation de température derrière le bouton de réglage
Calculation impulse voltage 4 kV
Température d’essai du test
de dureté de BRINELL
75 ± 2 °C
Intensitéet tension nécessaires
à la mesure des interférences
électromagnétiques (CEM) 230 V,
0,1 A
Degré de protection IP 30
Classe de protection II (voir attention)
Degré de pollution 2
Type de logiciel A
Température ambiante 0 à 40ºC
Température de stockage –25 à 70ºC
Poids 90 g
Classe énergétique IV = 2 %
(selon UE 811/2013, 812/2013, 813/2013, 814/2013)
Caractéristiques de la sonde à distance
10°C 66,8 kΩ 30°C 26,3 kΩ
20°C 41,3 kΩ 40°C 17,0 kΩ
25°C 33 kΩ 50°C 11,3 kΩ
5. Schéma
Position des cavaliers
6. Dimensions
Façade 1 pièceFaçade 2 pièces,
50 X 50 mm
Ces produits ne peuvent pas être traités comme
des déchets ménagers. Veuillez faire recycler
ces produits par une entreprise qui se charge
du recyclage des déchets électroniques.
Veuillez contacter les autorités locales pour
avoir de plus amples informations concernant
la liquidation des déchets.

Product Specifications

Brand: EBERLE
Category: Not categorized
Model: FRe L2A

Do you need help?

If you need help with EBERLE FRe L2A, ask a question below and other users will answer you


Not categorized EBERLE User Manuals

EBERLE

EBERLE EM 524 90 Manual

21 October 2024
EBERLE

EBERLE MFU 260 Manual

21 October 2024
EBERLE

EBERLE TS Slimline Manual

13 October 2024
EBERLE

EBERLE Digistat+ Manual

13 October 2024
EBERLE

EBERLE RTR-S 6724-1 Manual

13 October 2024
EBERLE

EBERLE RTR-S 6724-6 Manual

13 October 2024
EBERLE

EBERLE FRe L2A Manual

13 October 2024

Not categorized User Manuals

Latest Not categorized User Manuals

NightStick

NightStick LGL-170A Manual

27 October 2024
Supermicro

Supermicro SuperServer ASG-2115S-NE332R Manual

27 October 2024
Phanteks

Phanteks Glacier R220C Manual

27 October 2024
Elac

Elac Protek PR-71S Manual

27 October 2024
NightStick

NightStick LGL-180-IR Manual

27 October 2024
United Office

United Office IAN 54183 Manual

27 October 2024
United Office

United Office IAN 066078 Manual

27 October 2024
United Office

United Office IAN 331845 Manual

27 October 2024
United Office

United Office ULGD 350 A Manual

27 October 2024
United Office

United Office UAVS 300 A1 Manual

27 October 2024
