Page 1/27
DE Montage- und Bedienungsanleitung 2
EN Installation and operating instructions 18
ES Instrucciones de montaje y uso 34
FR Notice de montage et d‘utilisation 10
IT Manuale di funzionamento e montaggio 26
NL Montage- en bedieningshandleiding 42
Style/E
Noblesse/E
PALAZZO
®
32
Inhaltsverzeichnis
Herzlich willkommen 2
Optionales Zubehör 2
Elektrische Versorgung 2
Sicherheitshinweise 3
Technische Daten 4
Montage und Inbetriebnahme 4
Geräteübersicht 6
Schirm öffnen / schliessen 6
Licht und Heizung steuern 7
Batteriewechsel an der Fernbedienung 7
Notschliessung / Wiederinbetriebnahme 7
Was tun wenn… 8
Wartung und Pege 8
Demontage / Ãœberwinterung 8
Bespannung nachspannen 9
Gewährleistung 9
EG-Konformitätserklärung 9
Entsorgung 9
Herzlich willkommen
Herzlichen Glückwunsch zum Kauf Ihres neuen PALAZZO. Sie haben ein
hochwertiges Produkt erworben. Diese Anleitung ist Bestandteil dieses
Produktes. Sie enthält wichtige Informationen zur Sicherheit, Verwendung
und Entsorgung für Anwender des Produktes. Bitte machen Sie sich mit allen
aufgeführten Informationen vertraut, bevor Sie das Produkt verwenden. Das
Produkt darf nur wie hierin beschrieben und für die angegebenen Anwen-
dungsszenarien verwendet werden. Bei ordnungsgemässer Verwendung
und Pege, wird Ihnen der PALAZZO jahrelang gute Dienste leisten.
Verwendete Warnworte
!GEFAHR Unmittelbar gefährliche Situation, die zum Tod oder schweren
Verletzungen führen kann.
!VORSICHT Potenziell gefährliche Situation, die zu kleineren bis
mittelschweren Verletzungen führen kann.
!HINWEIS Eine Situation, die zu Sachbeschädigungen führen kann.
Das Produkt dient als Vorrichtung zum Schutz des menschlichen Körpers vor
Sonneneinstrahlung. Das Produkt darf nur in privaten Haushalten, in der Gastro
-
nomie und Hotellerie, oder in einem vergleichbaren Umfeld eingesetzt werden.
Das Produkt darf nur gemäss dieser Montage- und Bedienungsanleitung
verwendet werden. Jegliche andere als in dieser Montage- und Bedienungsan-
leitung beschriebene Verwendung gilt als nicht bestimmungsgemässe Verwen-
dung. Änderungen im Zuge des technischen Fortschritts bleiben vorbehalten. In
dieser Anleitung wird der PALAZZO auch als «Produkt» oder «Sonnenschirm»
bezeichnet.
Bestimmungsgemässe Verwendung
Optionales Zubehör
Zu Ihrem Sonnenschirm gibt es ein hochwertiges Zubehörprogramm. Es um-
fasst unter anderem folgende Produkte, welche perfekt zu Ihrem
Sonnenschirm passen:
• Sockel • Regenrinnen
• Montageplatten • Bindesysteme
• Bodenhülsen • Windschutz
• Schutzhüllen • Prallschutz
• Aufstellscharnier
Fragen Sie dazu Ihren GLATZ-Händler.
Sicherheitshinweise
LESEN SIE ALLE SICHERHEITSHINWEISE SORGFÄLTIG
DURCH UND STELLEN SIE SICHER, DASS SIE SIE VERSTE
-
HEN.
• Alle Anweisungen befolgen, um Unfälle, Feuer, Explosionen,
Stromschläge oder andere Gefahren zu vermeiden, welche
Sachschäden verursachen und/oder zu schweren oder töd
-
lichen Verletzungen führen können.
• Sicherstellen, dass jede Person die das Produkt verwendet,
diese Warnungen und Anweisungen gelesen hat und befolgt.
• Diese Montage- und Bedienungsanleitung für die Zukunft
aufheben. Sie muss nachfolgenden Benutzern des Produkts
weitergegeben werden.
• Der Hersteller haftet nicht für materielle Schäden oder
Verletzungen, die durch falsche Handhabung oder Nichtein
-
haltung der Sicherheitshinweise entstanden sind. In solchen
Fällen wird die Gewährleistung ungültig.
• Die Schutzwirkung gegen gefährliche UV-Strahlung ist je
nach Umgebung unterschiedlich. Eventuell sind zusätzliche
Massnahmen zum Schutz der Haut nötig.
• Kinder dürfen nicht mit dem Produkt spielen.
• !GEFAHR Kinder immer von Verpackungsmaterial fernhalten
- dieses stellt eine Erstickungsgefahr dar. Kinder unterschät
-
zen Gefahren. Dieses Produkt ist kein Spielzeug.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physi
-
schen, sensorischen oder geistigen Fähigkeiten, mangelnder
Erfahrung und Kenntnisse dürfen das Produkt nur gebrau
-
chen, wenn sie von einer für ihre Sicherheit zuständigen Per-
son beaufsichtigt werden oder ihnen der sichere Gebrauch
des Gerätes gezeigt wurde und sie die damit verbundenen
Gefahren verstanden haben. Reinigungs- und Wartungs
-
arbeiten dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
• Das Gerät bei Mangel an Konzentration / Aufmerksamkeit
und / oder unter Einuss von Drogen, Alkohol oder Medika
-
menten nicht verwenden.
• Das Produkt muss in einem Sockel mit geeignetem Gewicht
oder einer Bodenhülse mit genügend fester Verankerung
aufgestellt werden.
• Das Produkt nicht fallen oder anschlagen lassen.
• Spannweite des Sonnenschirms vor dem Öffnen / Schliessen
prüfen.
• Sicherstellen, dass beim Öffnen / Schliessen keine Perso
-
nen / Objekte im Bewegungsbereich sind. Ansonsten können
Verletzungen / Beschädigungen auftreten.
• !GEFAHR Sonnenschirm bei auffrischendem Wind, stürmi
-
schen Wetterverhältnissen und / oder Schneefall schliessen.
• Geschlossene Schirme immer mit dem Bindegurt binden.
Der Bindegurt muss im vorgesehenen Haken eingehakt
sein.
• Angaben für die maximal zulässige Windgeschwindigkeit
bei fester Bodenverankerung (Bodenhülse in Beton ein
-
gesetzt) beachten. Falls eine andere Befestigungsmethode
verwendet wird, ist die zulässige Windgeschwindigkeit
reduziert.
• Unbeaufsichtigte Schirme dürfen nicht geöffnet bleiben.
Allfällige Schäden fallen nicht unter die Gewährleistung.
Geschlossene Schirme immer mit einem Bindegurt oder
einem geeigneten Bindesystem zusammenbinden.
• Nur Originalzubehör und -ersatzteile verwenden.
• Veränderungen am Produkt und technische Modizierun
-
gen sind nicht zulässig.
• Während dem Öffnen und Schliessen des Schirms muss
dieser überwacht werden.
• Schirm und Zubehör regelmässig auf übermässigen Ver
-
schleiss und Beschädigungen überprüfen. Werden Mängel
festgestellt, diese vor dem weiteren Gebrauch beheben
lassen.
• Keine Lösungsmittel und scheuernde Reinigungsmittel ver
-
wenden.
• Demontierte Schirme dürfen nur liegend gelagert werden.
• Netzanschluss: Die Spannung muss den Angaben auf dem
Typenschild der Steuerung entsprechen.
• Zuleitung nicht knicken, einklemmen, über scharfe Kanten
ziehen. Defektes Gerät nie in Betrieb nehmen. Schadhafte
Zuleitungen durch den Fachmann ersetzen lassen.
• Zuleitung nie auf heisse Flächen legen oder in die Nähe von
offenem Feuer bringen.
• Bei Rauchentwicklung Gerät sofort ausschalten /
Netzstecker ziehen.
• In Viel- oder Starkwindregionen im Herbst nach Saison
-
ende den Schirm abbauen und an einem trockenen Ort
überwintern.
• Neue Schirme im Frühling vor Saisonstart aufbauen.
• Schutzhüllen vollständig schliessen und mit Seil schliessen.
Sie dürfen nicht attern.
Elektrischer Anschluss Schirm ohne Motor Fernbedienung
LED 230 V, 13 A, L+N+PE, 50 Hz, <0.2 kW
LED + Heizung 400 V, 16 A, 3L+N+PE, 50 Hz, <6.2 kW
Heizung 400 V, 16 A, 3L+N+PE, 50 Hz, <6.0 kW
IP-Schutzgrad IP68
Elektrischer Anschluss Schirm mit Motor
+ LED 230 V, 13 A, L+N+PE, 50 Hz, <0.3 kW
– 230 V, 13 A, L+N+PE, 50 Hz, <0.2 kW
+ LED + Heizung 400 V, 16 A, 3L+N+PE, 50 Hz, <6.2 kW
+ Heizung 400 V, 16 A, 3L+N+PE, 50 Hz, <6.2 kW
IP-Schutzgrad IP68
Batterie CR 2430
Elektrische Versorgung
54
Technische Daten Style/E
Farbtemperatur eingebaute Beleuchtung 3‘000 K
Maximale Helligkeit eingebaute Beleuchtung 4‘500 bis 5‘000 Lumen, je nach Grösse
Grösse
[cm]
Grund-
äche
[m
2
]
Schliesshöhe
ohne/mit Volant
[cm]
Durchgangs-
höhe
ohne/mit Volant
[cm]
Gesamt-
höhe
[cm]
Sockel-
gewicht
[kg]
max. Windge-
schwindigkeit*
[km/h (Bft.)]
ø 350 8.7 179/154 235/210 356 180 115 (11)
ø 400 11.3 176/151 235/210 378 180 90 (10)
ø 450 14.3 178/153 235/210 406 180 75 (9)
ø 500 17.7 169/144 235/210 423 240 65 (8)
ø 600 25.5 149/124 235/210 455 310 55 (7)
350 x 250 8.8 123/98 235/210 337 180 100 (10)
350 x 300 10.5 133/108 235/210 362 180 95 (10)
400 x 200 8.0 100/75 235/210 322 180 95 (10)
400 x300 12.0 117/92 235/210 366 180 80 (9)
450 x 350 15.8 109/84 235/210 394 240 75 (9)
300 x300 9.0 142/117 235/210 353 180 110 (11)
350 x 350 12.3 124/99 235/210 371 240 95 (10)
400 x 400 16.0 121/96 235/210 405 240 80 (9)
450 x 450 20.3 103/78 235/210 422 310 70 (8)
Angaben bei Verwendung der
Bodenhülse M4
* maximale Windstärke bei xer
Verankerung im Boden.
Farbtemperatur eingebaute Beleuchtung 3‘000 K
Maximale Helligkeit eingebaute Beleuchtung 5‘000 bis 6‘500 Lumen, je nach Grösse
Technische Daten Noblesse/E
Grösse
[cm]
Grund-
äche
[m
2
]
Schliesshöhe
ohne/mit Volant
[cm]
Durchgangs-
höhe
ohne/mit Volant
[cm]
Gesamt-
höhe
[cm]
Sockel-
gewicht
[kg]
max. Windge-
schwindigkeit*
[km/h (Bft.)]
ø 450 14.3 141/116 235/210 369 240 85 (9)
ø 500 17.7 138/113 235/210 392 240 75 (9)
ø 600 25.5 141/116 235/210 447 430 80 (9)
ø 700 36.8 103/78 235/210 460 570 70 (8)
450 x 350 15.8 112/87 235/210 397 240 85 (9)
500 x 250 12.5 91/66 235/210 374 240 90 (10)
500 x 400 20.0 101/76 235/210 422 310 70 (8)
550 x 450 24.8 85/60 235/210 442 430 75 (9)
600 x300 18.0 81/56 235/210 418 310 80 (9)
600 x 400 24.0 81/56 235/210 443 430 75 (9)
600 x500 30.0 82/57 235/210 476 430 70 (8)
400 x 400 16.0 121/96 235/210 404 310 95 (10)
450 x 450 20.3 98/73 235/210 417 430 80 (9)
500 x 500 25.0 84/59 235/210 439 430 70 (8)
550 x 550 30.3 88/55 235/210 472 570 75 (9)
600 x 600 36.0 81/56 235/210 512 570 65 (8)
Angaben bei Verwendung der
Bodenhülse
M4/M8
* maximale Windstärke bei xer
Verankerung im Boden.
• Ab Werk ist die jeweilige Fernbedienung auf den Schirm eingelernt.
• Die Zuleitung ist bauseits bereitzustellen. Diese muss für Installations- und
Wartungarbeiten getrennt und gegen unbeabsichtigtes Wiedereinschalten
gesichert werden können.
• Die Verbindung zwischen Zuleitung und Schirm mittels mitgeliefertem Ver-
bindungsstecker erstellen. Der Verbindungsstecker kann im Standrohr oder in
der Bodenhülse verstaut werden.
• Anschlusswerte siehe Kapitel Elektrische Versorgung.
• Alle Schrauben mit mittelfestem Gewindedichtungsmittel (blau) sichern. Bei
einer erneuten Montage die Schrauben reinigen oder neue Schrauben ver-
wenden.

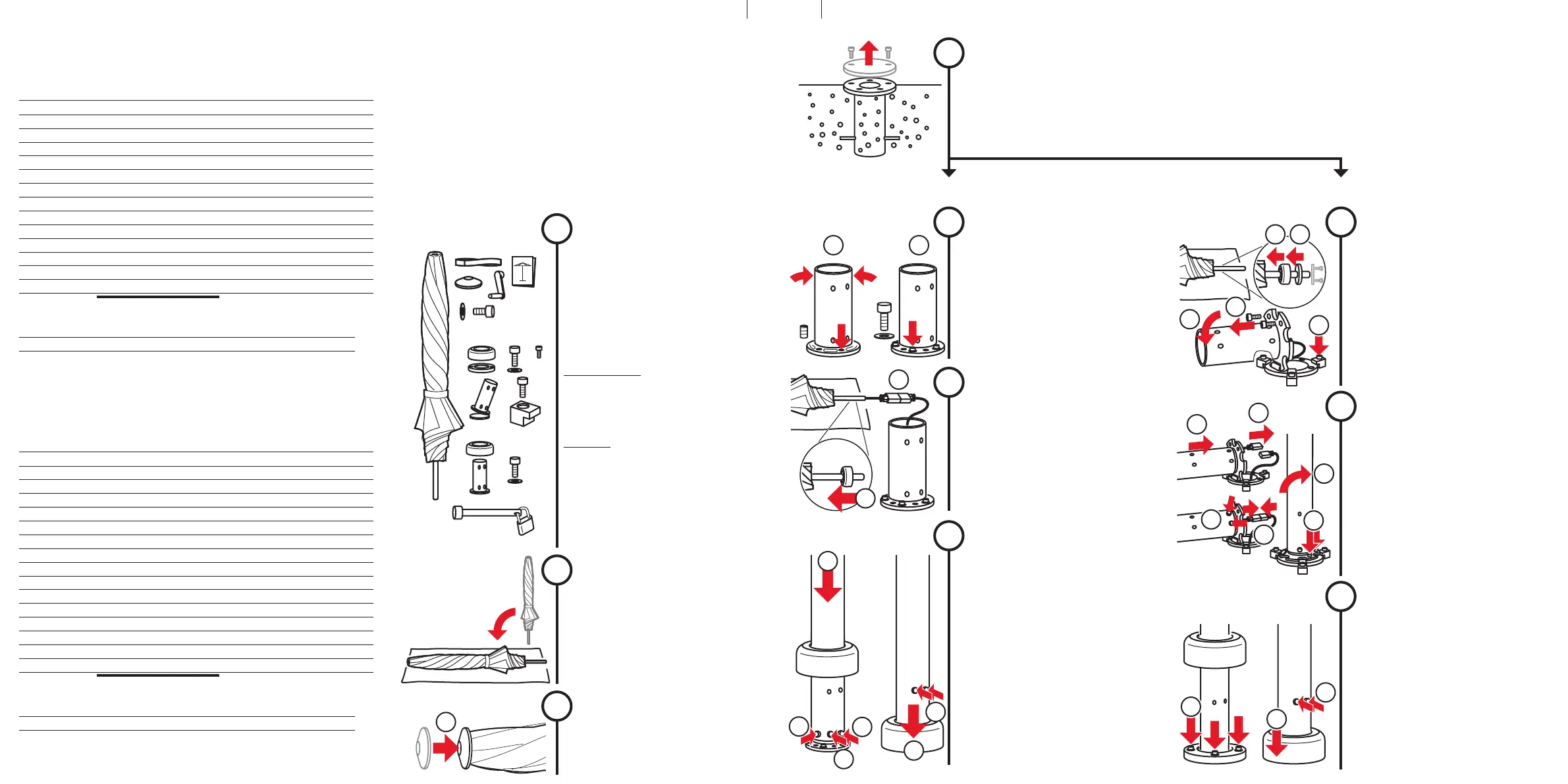

Montage und Inbetriebnahme
Lieferumfang:
- Schirm, Bindegurt, Standrohr / Aufstellschar
-
nier, Top, Kurbel (nicht bei Motor-Variante)
- Montage- und Bedienungsanleitung
- Abdeckung zu Standrohr / Aufstellscharnier
- Sicherungsbolzen mit Schloss
- 4 Standrohr-Befestigungsschrauben M12
- 4 Unterlagsscheiben M12
Aufstellscharnier:
- 2 Sicherungsschrauben M6
- 1 Pressring
- 3 Spannblöcke mit Schrauben M10
- 6 Befestigungsschrauben M10
- 6 Unterlagsscheiben M10 für Pressring
Standrohr:
- 5 Befestigungsschrauben M10
- 5 Unterlagsscheiben M10 für Pressring
- 5 Gewindestifte M10
Schirm auspacken
1
Verpackungsmaterial sachgerecht
entsorgen und von Kindern fernhalten.
Defektes Material nicht in Betrieb nehmen.
Im Falle von Schäden unverzüglich den
Transportdienstleister informieren.
!
4×
6× 2×
3×
5×
2
Schirm ablegen
Schirm vorsichtig auf saubere, horizontale
Fläche legen. Der Schirm ist sehr schwer.
Zu dritt arbeiten und den Schirm gut
festhalten.
!
1 . Top aufschrauben
Schirmtop montieren
3
3.1
5
1. Standrohr auf Bodenbefestigung stellen
2. Kerbe auf Kerbe ausrichten
3. Mit den 5 Stiftschrauben das
Standrohr vertikal ausrichten
4. 5 Unterlagsscheiben auegen
5. Standrohr mit 5 Befestigungsschrauben
vormontieren
Standrohr vormontieren
5×
4×
5×
4×
5x
5x
5.1 5.5
Sicherstellen, dass das elektrische Kabel
nicht beschädigt oder eingeklemmt wird.
!
Schirm aufstellen
7
1. Schirm über das Standrohr heben,
vorsichtig absenken
2. 2 untere Schrauben festschrauben (56 Nm)
3. Schirm bei Bedarf mit Schloss gegen
Diebstahl sichern
4. Schirm ausrichten, die 5 Befestigungs
-
schrauben über Kreuz festziehen (32 Nm)
5. Standrohrabdeckung absenken
6. 2 obere Schrauben festschrauben (56 Nm)
7.1
7.2
7.2
7.5
7.6
7.3
1. Standrohrabdeckung aufschieben
2. Steckverbindung herstellen. Polarität des
Steckers beachten.
Aufstellen vorbereiten
6
Stromkabel zugfrei führen. Sicherstel-
len, dass Kabel nicht eingeklemmt wird.
!
6.1
6.2
4
Bodenbefestigung vorbereiten
Schutzdeckel abschrauben, Bodenhülse gemäss sepa-
rater Anleitung setzen. Gewichte für Sockel und Wind-
festigkeit beachten. Finale Ausrichtung des Schirms
(Kerbe) beachten!
!
oder
bei Montage mit Standrohr… bei Montage mit Aufstellscharnier…
5
1. Aufstellscharnier-Abdeckung
aufschieben
2. Fixiersteg lösen / entfernen
3. Pressring aufschieben
4.
Aufstellscharnier auf Bodenbefestigung stellen
(Position des Kippscharniers unter der Kurbel)
5. Aufstellscharnier mit 3 Spannblöcken auf
Bodenbefestigung festziehen (32 Nm)
6. 2 Sicherungsschrauben entfernen
7. Aufstellscharnier seitlich abkippen
Aufstellscharnier vormontieren
Der Schirm ist sehr schwer. Zu dritt arbeiten
und den Schirm gut festhalten. Sicherstellen,
dass das elektrische Kabel nicht beschädigt
oder eingeklemmt wird.
!
5.1 5.3
5.5
5.6
5.7
1. Kabel durch Aufstellscharnier führen
2. Schirm über Aufstellscharnier schieben
3. 2 untere Schrauben festschrauben (56 Nm)
4. Steckverbindung herstellen. Polarität des
Steckers beachten
5. Schirm vorsichtig aufrichten
6. 2 Sicherungsschrauben festziehen (6 Nm)
Schirm mit Aufstellscharnier verbinden
6
Sicherstellen, dass das elektrische Kabel nicht
beschädigt oder eingeklemmt wird. Stecker
-
position mittig Aufstellscharnier.
!
6.5
6.1
6.4
6.3
6.2
6.6
Montage abschliessen
7
1. Schirm ausrichten
2. Nivellierschrauben justieren
3. Pressring absenken, verschrauben (32 Nm)
4. Aufstellscharnier-Abdeckung absenken
5. 2 obere Schrauben festschrauben (56 Nm)
6. Schirm bei Bedarf unter Abdeckung mit
Schloss gegen Diebstahl sichern
Schirm neu ausrichten: Pressring entfernen,
Nivellierschrauben justieren, alles wieder
festziehen.
!
7.5
7.3
7.4
Product Specifications
| Brand: | Glatz |
| Category: | Parasol |
| Model: | Palazzo Style |
Do you need help?
If you need help with Glatz Palazzo Style, ask a question below and other users will answer you
Parasol Glatz User Manuals
13 October 2024
13 October 2024
13 October 2024
13 October 2024
13 October 2024
13 October 2024
13 October 2024
13 October 2024
13 October 2024
13 October 2024
Parasol User Manuals
Latest Parasol User Manuals
15 October 2024
15 October 2024
15 October 2024
15 October 2024
15 October 2024
15 October 2024
15 October 2024
15 October 2024
15 October 2024
15 October 2024
