Tragarmsystem CP 60
Support arm system CP 60
Bras porteur CP 60
Draagarmsysteem CP 60
Bärarmssystem CP 60
Sistema a braccio portante CP 60
Sistema de brazo soporte CP 60
ࢧŕŁŕŁŽŕ˘şŕ˘ŕŁŽŕŁŕ˘Šŕ˘Ťŕ˘¸ŕŁî&3îîî
Montage- und Bedienungsanleitung
Assembly and operating instructions
Notice dâemploi et de montage
Montage- en bedieningshandleiding
Montage- och bruksanvisning
Istruzioni di montaggio
Instrucciones de montaje
CP 6206.025
CP 6206.050
CP 6206.100
CP 6206.110
CP 6206.200
CP 6206.300
CP 6206.320
CP 6206.340
CP 6206.360
CP 6206.380
CP 6206.400
CP 6206.420
CP 6206.440
CP 6206.460
CP 6206.600
CP 6206.620
CP 6206.700
CP 6206.740
CP 6206.800
CP 6206.820
CP 6206.900
CP 6212.640
2 Rittal Tragarmsystem CP 60 Montageanleitung
Seite/Page
3
Seite/Page
3
Seite/Page
4
Seite/Page
5
Justage/
adjustment
Seite/Page
6
Drehwinkel/
swivel mount
angle
Seite/Page
6/7
CP 6206.820
Seite/Page
7
CP 6206.800
Seite/Page
8/9
6206.740
Seite/Page
10
CP 6206.700
Seite/Page
11
CP 6206.620
Seite/Page
12
CP 6206.600
Seite/Page
13
CP 6206.900
Seite/Page
13
CP 6206.380
Seite/Page
14
CP 6206.300
Seite/Page
15
CP 6206.340
Seite/Page
15
CP 6206.320
Seite/Page
16
CP 6206.360
Seite/Page
16
CP 6206.400
Seite/Page
17
CP 6206.440
Seite/Page
17
CP 6206.420
Seite/Page
18
CP 6206.460
Seite/Page
18
6212.640
Seite/Page
19
Erdung/
earthing
Seite/Page
20
Transport/
transportation
Seite/Page
20
䥲 GEFAHR!
Unmittelbare Gefahr fĂźr Leib und Leben.
Halten Sie die auf Seite 3 vorgegebenen Belastungsangaben ein.
Halten Sie alle vorgegebenen Drehmomentangaben ein. Ein Ăber- bzw. Unterschreiten der in dieser Anleitung vorgegebenen Anzugsdrehmomente
kann zu Anlagenschäden oder zu schweren bis hin zu tÜdlichen Verletzungen fßhren.
䥲 Es sind geeignete MaĂnahmen zur stabilen und dauerhaften Befestigung des Tragarmsystems an der Montagefläche zu ergreifen!
䥲 DANGER!
Immediate danger to life and limb.
Observe the load specifications given on page 3.
Observe all specified tightening torques. If screws or bolts are tightened with torques greater or less than those specified in these instructions, this
may result in damage and serious or even fatal injuries.
䥲 Please ensure that the support arm system is securely and permanently fastened to the mounting surface!
D
EN
3Rittal Tragarmsystem CP 60 Montageanleitung
D
GB

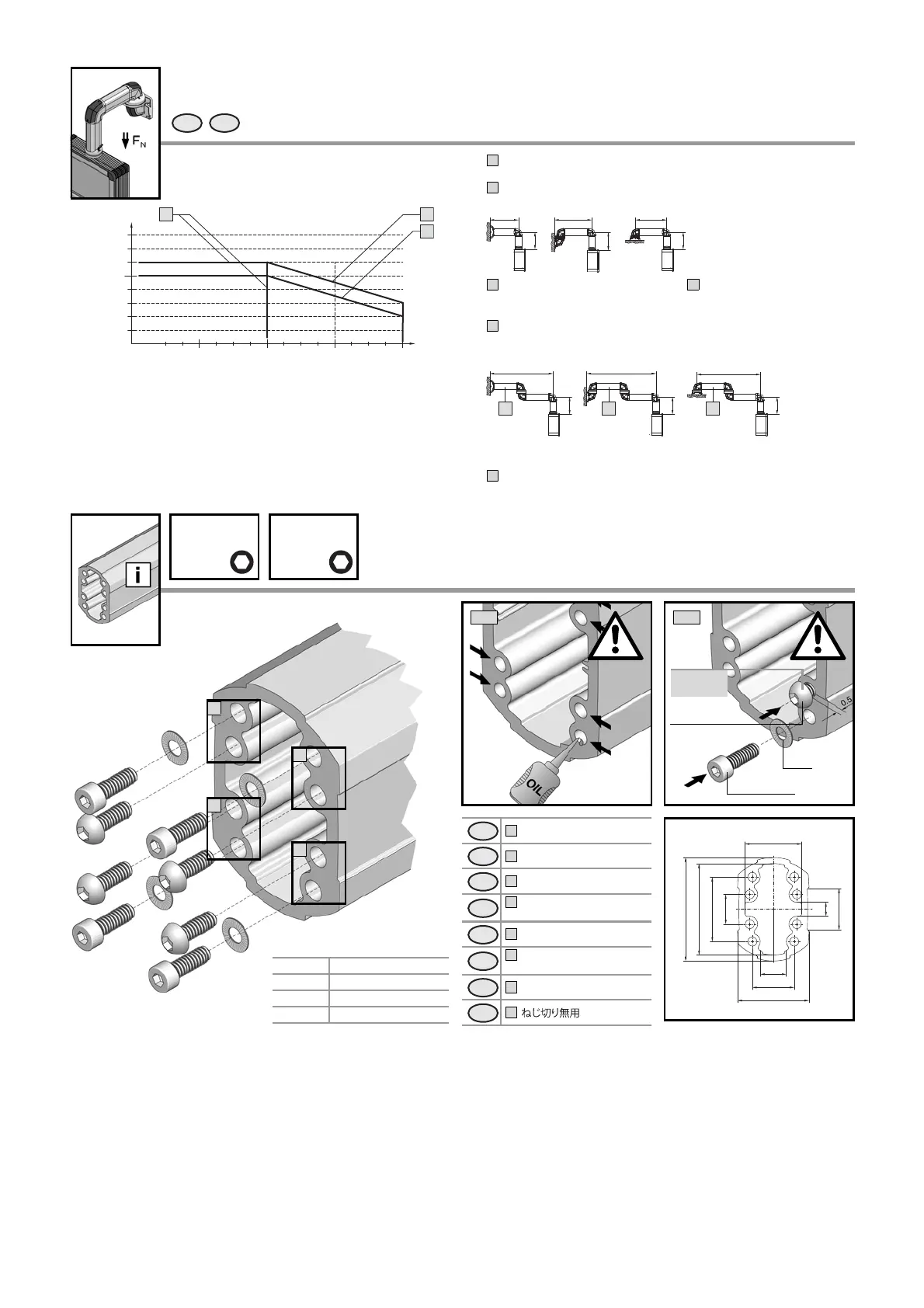

Belastbarkeit/Load capacity
Zulässige Belastung in Abhängigkeit vom Systemaufbau
Permissible load depending on system configuration
Systemaufbau ohne Zwischengelenk, CP 6206.620, Tragprofil geschlossen
System structure without intermediate hinge, CP 6206.620, support section solid
Systemaufbau ohne Zwischengelenk, CP 6206.620, Tragprofil offen
System structure without intermediate hinge, CP 6206.620, support section open
1
2
Systemaufbau mit Tragprofil, geschlossen/offen und Zwischengelenk CP 6206.620
Offenes Tragprofil nur nach dem Zwischengelenk zulässig!
System structure with support section, solid/open and intermediate hinge CP 6206.620
Open support section allowed only after intermediate hinge!
3
B max. = 2000 mm
C max. = 1000 mm
Hier nur Tragprofil geschlossen zulässig!
Here only solid support section allowed!
X
Wand-/Bodenbefestigung, klein CP 6206.820 nicht in Verbindung mit Zwischengelenk CP 6206.620 einsetzen!
Zwischengelenk CP 6206.620 je System nur einmal verwenden!
Do not use wall/base mounting bracket, small CP 6206.820 together with intermediate hinge CP 6206.620!
Intermediate hinge CP 6206.620 only once per system!
B
B
B
C
C
C
B
B
B
C
C
C
X X X
Zulässige statische Last [N]
(Gehäuse und vertikaler Tragarmabschnitt)
Permissible static load [N]
(enclosure and vertical support arm section)
12
3
800
600
400
200
500 1000 1500 2000
Systemlänge B (mm)/System length B (mm)
B max. = 2000 mm
C max. = 1000 mm
1
B max. = 1000 mm
C max. = 1000 mm
2
SW5
SW6
34
11.5
46.5
21.5
34.5
59
85
75
53
24.5
1.1
1.2
M8 x 40
M8 x 25
J8.4
Seite/Page
6
1
1
1
250 mm CP 6206.025
500 mm CP 6206.050
1000 mm CP 6206.100
2000 mm CP 6206.200
kein Gewindeschneiden!
No threading!
Pas de filetage !
ÂĄNo usar macho
de roscar!
Nessuna filettatura!
Geen schroefdraad
snijden!
Ingen gängning!
D
1
EN
1
F
1
E
1
I
1
NL
1
S
1
J
1
1
