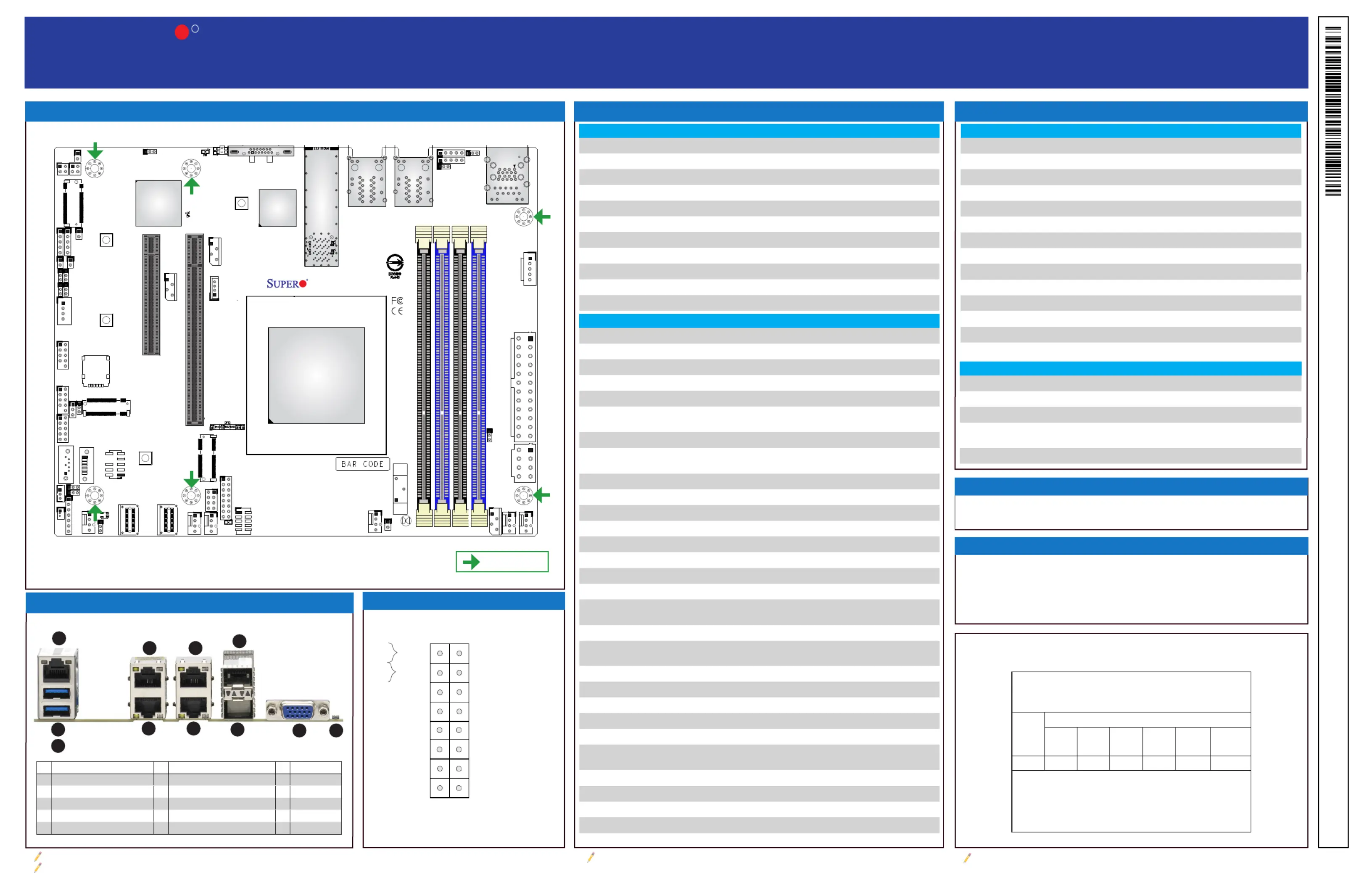

© 2022 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有，所有提供資訊
於印刷之際視為但不保證正確。 MNL-2362-QRG-100
S
UPERMICR
R
美超微電腦股份有限公司
X12SDV-4C/8C/10C-SP6F, X12SDV-8CE-SP4F
快速參考指南版本
1.00
聯絡我們
• 公司網站
：www.supermicro.com
• 一般資訊
：marketing@supermicro.com
• 技術支援
：support@supermicro.com
• 電話 傳真：+1 (408) 503-8000，：+1 (408) 503-8008
• 產品手冊文件：http://www.supermicro.com/support/manuals
• 驅動程式及工具程式：https://www.supermicro.com/wdl/driver/
• 產品安全性須知：http://www.supermicro.com/about/policies/safety_information.cfm
單一主機板包裝盒內容清單
• Supermicro 主機板 x1
• 快速參考指南
x1
• COM x1序列連接埠訊號線
• x2x4 SlimSAS U.2 轉 連接纜線
• 後擋板 x1
• x2SATA 訊號線
請至以下連結下載合適的產品文件及驅動工具程式，以確保
系統的正常運作。
JMD1
M.2-H PCIe 3.0 x4/SATA 3.0
JMD2_SRW1
JPG1
MH5
JLANLED3
JBM1
MH6
JLANLED2
JNVI2C1
JRK1
JIPMB1
JMD2_SRW2
JPME2 JWD1
JPH1
JPL3JVRM1
JSDP4
JSDP1
JSFPLED1
JOPPS
JLANLED1
USB2/3 USB0/1 JSMB1
J1
JGP1
I-SATA3
I-SATA1
JSLIM2
JSLIM1
PCIe 3.0 X4
PCIe 3.0 X4
JNS1
FANB
MH2
JPT1
JRF1
JD1
JTPM1
JMD3_SRW1
JMD2
JSIM1
M.2_H PCIe 3.0 X2/S-SATA 3.0
MH4
JSTBY1 JSD1
FANA
FAN4
LED1
COM1
JF1
JMD3
M.2-H PCIe 3.0 X1
I-SGPIO1
CPU SLOT7 PCIe 4.0 X16
CPU SLOT6 PCIe 4.0 X8
JPCIE7
JPCIE6
LEDM1
JMD1_SRW1
VGA
LED2
LED3
JUIDB1
LAN3/4
JLAN2
LAN1/2
JLAN1
LAN5/6
SFP1
X12SDV-4C-SP6F
DESIGNED IN USA
REV: 1.02
CPU
MH3
USB4/5 (3.0)
IPMI_LAN
JPL2
JSDP3
JSDP2
JPL1
JPWR1
JPI2C1
FAN3
JL1
JBT1
JNVI2C1
FAN2 FAN1
MH1
JPV1
BT1
JPF1
DIMMA2
DIMMA1
DIMMB2
DIMMB1
LEDT2
LEDT4
LEDT1
LEDT3
跳線器/連接埠
記憶體支援
主機板元件配置圖
備註 ：1X12SDV-8CE-SP4F RJ45 LAN3 RJ45 LAN4 不提供 及 網路連接埠。
備註：如需更多的跳線器/連接埠/指示燈相關資訊，請參閱主機板使用手冊第二章。
備註：如需更多的記憶體/主機板/中央處理器安裝相關資訊，請參閱主機板
使用手冊第二章。
= 裝機孔
LED 指示燈
中央處理器支援
X12SDV- 4C/8C/10C-SP6F 及 X12SDV-8CE-SP4F
主機板支援
Intel Xeon®
D-1700
系列處理器。
TDP
功耗最高為
80W
。
跳線器 說明 預設值
J1
SIM 卡偵測 針腳 1-2（高電位驅動）
JBM1
啟用/停用 共用IPMI
網路連接埠
開路 啟用（ ）
JBT1
CMOS 組態資料清除 開路（正常）
JNS1
SlimSAS 介面選擇 針腳 2-3 PCIe x4（ ）
JPF1
強制啟動 針腳 1-2（ ）ATX
JPG1
啟用/停用 VGA 1-2連接埠 針腳 （啟用）
JPL1, JPL2, JPL3
啟用網路連接埠 針腳 （啟用）LAN1, LAN2, LAN3/4 1-2
JPME2
工廠製造模式 針腳 （正常） 1-2
JPT1
啟用 停用內建 針腳 （啟用）/ TPM 2.0 1-2
JWD1
啟動系統監控（Watch Dog）功能
針腳 （重設） 1-2
LED
說明 燈號顏色/狀態
LED1
電源指示燈 燈恆亮 系統開啟綠 ：
LED2
單位識別指示燈 藍燈恆亮：識別中
LED3
過熱/電源故障/風扇故障指示燈
紅燈恆亮：過熱
紅燈閃爍：電源故障或風扇故障
LEDM1
BMC BMC 運作指示燈 燈閃爍綠 ： 正常運作
連接埠 說明
BT1
內建電池
COM1
前面板 序列連接埠接頭COM
FAN1 - FAN4, FANA, FANB
中央處理器及系統風扇接頭（FAN1：中央處理器風扇接頭）
IPMI LAN
IPMI 專用網路連接埠
I-SATA1, I-SATA3
SATA 3.0 連接埠（I-SATA1：SATA DOM [磁碟模組] 電
源連接埠)
I-SGPIO1
序列通用 傳輸插座 I/O
JD1
電源指示燈/喇叭 針腳 電源指示燈，針腳（ 1-3： 4-7：
喇叭）
JF1
前控制面板接頭
JGP1
通用 傳輸接頭 I/O
JIPMB1
4針腳 外接BMC I
2
C 接頭
JL1
機殼防盜裝置接頭
JLANLED1
LAN1 網路連接埠指示燈接頭
JLANLED2
LAN2 網路連接埠指示燈接頭
JLANLED3
LAN3/4 網路連接埠指示燈接頭
JMD1
M.2 M-Key 2280 PCIe 3.0 p1-x4 SATA 3.0插槽（ 或 ）
JMD2
M.2 B-Key 2280/3042/3052 PCIe 3.0 p1-x2 插槽（ 或
SATA 3.0 USB 3.0或 ）
JMD3
M.2 E-Key 2230 PCIe 3.0 p1-x1 USB 2.0 插槽（ 或 ）
JMD1_SRW1, JMD2_SRW1,
JMD2_SRW2, JMD3_SRW1
M.2 裝置安裝孔
JNVI2C1, JNVI2C2
非揮發性記憶體（NVMe）I
2
C 接頭
JOPPS
每秒脈衝信號保留接頭
JPH1
4針腳硬碟電源連接埠
JPI2C1
SMBus I
2
C 電源供應接頭接頭
JPWR1
24針腳 ATX 主電源連接埠
JPV1
8針腳
中央處理器
12V DC 電源連接埠 必備），或 （ 24
針腳 ATX 主電源未使用時備用單一電源輸入
JRK1
Intel RAID Key 接頭
JSD1
SATA DOM（ ）磁碟模組 電源連接埠
JSDP1 - JSDP4
時間同步保留接頭
JSFPLED1
LAN5/6 網路連接埠指示燈接頭
JSIM1
NANO SIM M.2 B-Key卡插槽（針對 ）
連接埠/ 指示燈LED
連接埠（ ）Connector
連接埠 說明
JSLIM1, JSLIM2
SlimSAS PCIe 3.0 p1-x4 插槽
JSMB1
系統管理匯流排接頭
JSTBY1
待機電源接頭
JTPM1
信任平台模組 插座（TPM）/Port 80
JUIDB1
單位識別 按鈕（UID）
LAN1/2, LAN3/4
Gigabit RJ45（ ）網路連接埠
LAN5/6
25GbE SFP28 網路連接埠
MH1 - MH6
主機板裝機孔
SLOT6
PCIe 4.0 p1-x8 SLOT7 x8/x8 插槽 與 （ 插槽共用）
SLOT7
PCIe 4.0 p1-x16 插槽
USB0/1, USB2/3
USB 2.0 接頭
USB4/5
背板 連接埠 USB 3.0
VGA
VGA 連接埠
電源鍵
過熱/風扇故障/電源故障
指示燈
網卡 指示燈1
重啟鍵
硬碟指示燈
電源指示燈
Reset
PWR
3.3V 待機電源
3.3V 待機電源
接地
15
3.3V 待機電源
16
1 2
接地
網卡 指示燈2
電源故障指示燈
單位識別指示燈
3.3V
3.3V
X12SDV-4C/8C/10C-SP6F 及 X12SDV-8CE-SP4F
主機板支援四個記憶體插槽及
DDR4 Non-ECC/ECC RDIMM/UDIMM
記憶體
，
容量最高可達
256GB，
傳輸頻率
最高可達2933MT/s。插槽安裝順序為
DIMMA1、DIMMB1、DIMMA2、DIMMB2。
為達最佳效能，請安裝相同型號與速度之記憶體。
連接埠（ ）Connector
跳線器（ ）Jumper
背板輸出/輸入裝置連接埠
#
說明
#
說明
#
說明
1
IPMI LAN 網路連接埠
6
RJ45 LAN3 網路連接埠
11
UID 按鈕
2
USB4 3.0連接埠（ ）
7
RJ45 LAN4 網路連接埠
3
USB5 3.0連接埠（ ）
8
SFP28 LAN5 網路連接埠
4
RJ45 LAN1 網路連接埠
9
SFP28 LAN6 網路連接埠
5
RJ45 LAN2 網路連接埠
10
VGA 連接埠
1
8
9
6
7
4
5
2
3
10 11
備註2：快速參考指南中的圖例僅供安裝及操作說明使用，可能與實際產品外觀不同。
前控制面板配置（ ）JF1
限
限
限
限
限
用
用
用
用
用
物
物
物
物
物
質
質
質
質
質
含
含
含
含
含
有
有
有
有
有
情
情
情
情
情
況
況
況
況
況
標
標
標
標
標
示
示
示
示
示
聲
聲
聲
聲
聲
明
明
明
明
明
書
書
書
書
書
設備名稱：主機板 /
Motherboard
型號（型式）： 、X12SDV- -4C SP6F X12SDV- -8C SP6F、 、X12SDV- -10C SP6F
X12SDV- -8CE SP4F
單元Ｕnit
限用物質及其化學符號
鉛Lead
(Pb)
汞Mercury
(Hg)
鎘Cadmium
(Cd)
六價鉻
Hexavalent
chromium
(Cr
+6
)
多溴聯苯
Polybrominated
biphenyls
(PBB)
多溴二苯醚
Polybrominated
diphenyl ethers
(PBDE)
主機板
(Motherboard)
－ ○ ○ ○ ○ ○
備考 〞係指限用物質之百分比含量超出百分比含量基準1.〝超出 〞及〝超出0.1 wt % 0.01 wt %
值。
備考 〝 〞係指該項限用物質之百分比含量未超出百分比含量基準值。2. ○
備考 〝－〞係指該項限用物質為排除項目。3.
Equipment name
Type designation (Type)
Restricted substances and its chemical symbols
Declaration of the Presence Condition of the Restricted Substances Marking
Note 1
：
“Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the
reference percentage value of presence condition.
Note 2
：
“○” indicates that the percentage content of the restricted substance does not the percentage of reference value of presence. exceed
Note 3
：
The “−” indicates that the restricted substance corresponds to the exemption.
