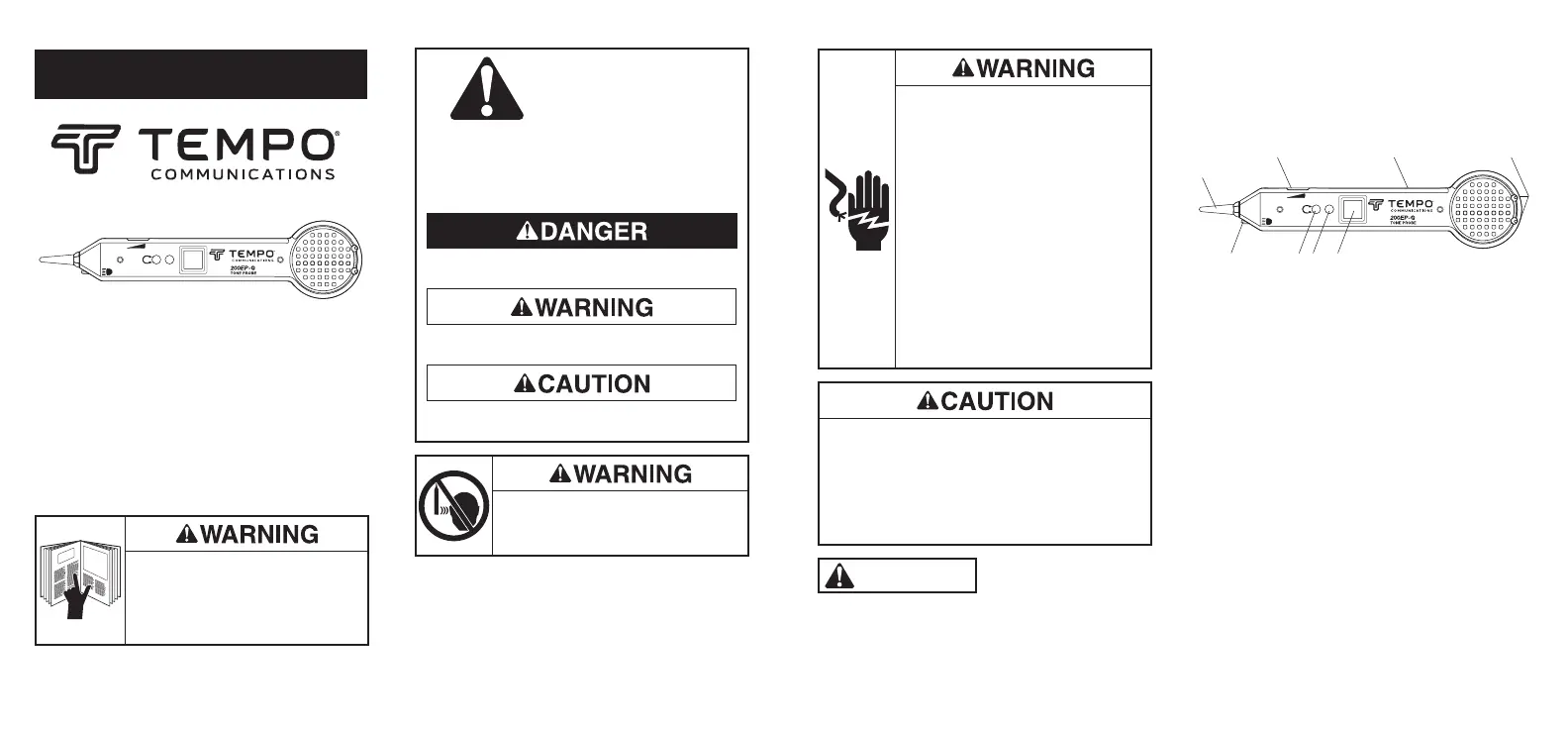

INSTRUCTION MANUAL
200B-G Tone Probe
with Adjustable Volume
200EP-G Tone Probe
with Adjustable Volume, Visual
Signal Indicator, Headset Jack,
Handset Connection Tabs,
and Flashlight
Read and understand this material before
operating or servicing this equipment.
Failure to understand how to safely operate
this tool could result in an accident causing
serious injury or death.
Register this product at www.TempoCom.com
SAFETY ALERT
SYMBOL
This symbol is used to call your attention to hazards or
unsafe practices which could result in an injury or property
damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word
provides information for preventing or avoiding the hazard.
Immediate hazards which, if not avoided, WILL result in
severe injury or death.
Hazards which, if not avoided, COULD result in severe
injury or death.
Hazards or unsafe practices which, if not avoided, MAY
result in injury or property damage.
When in Loudspeaker mode, hold loudspeaker
more than 30 cm (1 ft) from ear.
Misuse could result in hearing damage.
All specifications are nominal and may change as design improvements
occur. Tempo Communications Inc. shall not be liable for damages resulting
from misapplication or misuse of its products.
KEEP THIS MANUAL
Electric shock hazard:
• Do not expose this unit to rain or moisture.
Contact with live circuits could result in
severe injury or death.
• Use this unit for the manufacturer’s
intended purpose only, as described in
this manual. Any other use can impair the
protection provided by the unit.
• Use test leads or accessories that are
appropriate for the application. Refer to the
category and voltage rating of the test lead
or accessory.
• Inspect the test leads or accessory before
use. The item(s) must be clean and dry, and
the insulation must be in good condition.
Failure to observe these warnings could result
in severe injury or death.
Electric shock hazard:
• Do not attempt to repair this unit. It contains no user-
serviceable parts.
• Do not expose the unit to extreme temperatures or high
humidity. Refer to “Specifications.”
Failure to observe these precautions may result in injury and
can damage the instrument.
CAT O 100V MAX.
Description
The 200B-G and 200EP-G Tone Probes, when used in
conjunction with any Tempo tone generator, are designed
to identify and trace wires or cables within a group without
damaging the insulation.
1
2 3 4
8 7 6 5
Figure 1. Features
Features include:
1. Resistive plastic carbon-fiber tip to prevent accidental shorts
when probing wires
2. Adjustable volume sensitivity control
3. Battery compartment
4. Recessed terminal ports for handset connection*
5. Spring-loaded ON/OFF/flashlight* button
6. LED*
7. Headset jack (acoustically protected)*
8. High power flashlight*
* 200EP-G only.
Safety
Safety is essential in the use and maintenance of Tempo tools
and equipment. This instruction manual and any markings on
the tool provide information for avoiding hazards and unsafe
practices related to the use of this tool. Observe all of the safety
information provided.
MANUEL D’INSTRUCTIONS
Sonde de tonalité 200B-G
à volume réglable
Sonde de tonalité 200EP-G
à volume réglable, indicateur visuel de signal,
prise de casque d’écoute, languettes de
connexion de combiné et lampe
Lire et comprendre cette documentation
avant d’utiliser ou de réparer cet
équipement. Mal comprendre la manière
d’utiliser cet appareil en toute sécurité peut
résulter en un accident pouvant causer des
blessures graves, voire mortelles.
Enregistrez votre produit en ligne, www.TempoCom.com
52047310 REV 4 © 2019 Tempo Communications Inc. 07/19
SYMBOLE
D’AVERTISSEMENT
Ce symbole met en garde contre les risques et les
manipulations dangereuses pouvant entraîner des
blessures ou l’endommagement du matériel. Le mot
indicateur, défini ci-dessous, indique la gravité du danger.
Le message qui suit le mot indicateur indique comment
empêcher le danger.
Danger immédiat qui, s’il n’est pas pris en considération
ENTRAINERA des blessures graves, voire mortelles.
Danger qui, s’il n’est pas pris en considération, POURRAIT
entraîner des blessures graves, voire mortelles.
Dangers ou manipulations dangereuses qui, s’ils ne sont
pas pris en considération, POURRAIENT EVENTUELLEMENT
entraîner des dommages à la propriété ou causer des
blessures.
En mode haut-parleur, tenez le haut-parleur à
plus de 30 cm (1 pied) de votre oreille.
Une mauvaise utilisation peut entraîner une
diminution de l’acuité auditive.
Toutes les spécifications sont nominales et sujettes à des modifications
lorsque la conception est améliorée. Tempo Communications Inc. ne
peut être responsable pour des dommages résultant d’une application
incorrecte ou d’une mauvaise utilisation de ses produits.
CONSERVER CE MANUEL
Risque d’électrocution :
• Ne pas exposer cet appareil à la pluie ou à
l’humidité. Un contact avec des circuits sous
tension pourrait entraîner des blessures
graves, voire mortelles.
• Employer cette unité uniquement selon
l’usage prévu par le fabricant tel que décrit
dans ce manuel. Toute autre utilisation peut
affaiblir la protection assurée par l’appareil.
• Utiliser des fils d’essai ou des accessoires
adaptés à l’application. Voir la catégorie
et la tension nominale des fils d’essai ou
accessoires.
• Inspecter les fils d’essai ou accessoires
avant utilisation. Les pièces doivent être
propres et sèches et l’isolation en bon état.
L’inobservation de ces avertissements
pourrait entraîner des blessures graves, voire
mortelles.
Risque d’électrocution :
• Ne pas tenter de réparer cet appareil. Il ne contient aucune
pièce réparable par l’utilisateur.
• Ne pas exposer l’appareil à des températures extrêmes
ou à un niveau d’humidité élevé. Se reporter aux «
Caractéristiques ».
L’inobservation de ces précautions est susceptible d’entraîner
des blessures ou d’endommager l’instrument.
CAT O 100V MAX.
Description
Lorsqu’elles sont utilisées avec un générateur de tonalité
Tempo, les sondes de tonalité 200B-G et 200EP-G permettent
d’identifier et de localiser les fils ou câbles d’un groupe sans
endommager l’isolation.
1
2 3 4
8 7 6 5
Figure 1. Caractéristiques
L’appareil offre les caractéristiques suivantes :
1. Embout de plastique résistif à fibres de carbone pour éviter
les courts-circuits accidentels durant le sondage des fils
2. Commande de sensibilité du volume réglable
3. Compartiment à pile
4. Ports encastrés pour branchement de combiné*
5. Bouton marche/arrêt/lampe* à rappel
6. DÉL*
7. Prise de casque d’écoute (à protection acoustique)*
8. Lampe puissante*
* 200EP-G seulement.
Sécurité
Lors de l’utilisation et de l’entretien des outils et des
équipements de Tempo, votre sécurité est une priorité. Ce
manuel d’instructions et toute étiquette sur l’outil fournit
des informations permettant d’éviter des dangers ou des
manipulations dangereuses liées à l’utilisation de cet outil.
Suivre toutes les consignes de sécurité indiquées.
MANUAL DE INSTRUCCIONES
Sonda para Tonos 200B-G
con volumen ajustable
Sonda para Tonos 200EP-G
con volumen ajustable, indicador visual de
señal, conector para audífonos, lengüetas de
conexión para microteléfono y linterna
Lea y entienda este documento antes
de manejar esta herramienta o darle
mantenimiento. Utilizarla sin comprender
cómo manejarla de manera segura podría
ocasionar un accidente, y como resultado
de éste, graves lesiones o incluso la muerte.
Registre este producto en www.TempoCom.com
52047310 REV 4 © 2019 Tempo Communications Inc. 07/19
SÍMBOLO DE ALERTA
SOBRE SEGURIDAD
Este símbolo se utiliza para indicar un riesgo o práctica
poco segura que podría ocasionar lesiones o daños
materiales. Cada uno de los siguientes términos denota
la gravedad del riesgo. El mensaje que sigue a dichos
términos le indica cómo puede evitar o prevenir dicho
riesgo.
Peligros inmediatos que, de no evitarse, OCASIONARÁN
graves lesiones o incluso la muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR graves
lesiones o incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PUEDEN
OCASIONAR lesiones o daños materiales.
Cuando lo tenga en modo de altavoz, sostenga
el altavoz a más de 30 cm (1 pie) de distancia
del oído.
El mal uso puede ocasionar la pérdida
auditiva.
Todas las especificaciones son nominales y pueden cambiar cuando
se realicen mejoras en el diseño. Tempo Communications Inc. no será
responsable por daños que resulten de la aplicación o uso indebidos de
sus productos.
CONSERVE ESTE MANUAL
Peligro de electrocución:
• No exponga esta unidad ni a la lluvia ni
a la humedad. El contacto con circuitos
activados podría ocasionar graves lesiones
o incluso la muerte.
• Utilícela únicamente para el propósito para
el que p1-ha sido diseñada por el fabricante, tal
como se describe en este manual. Cualquier
otro uso puede menoscabar la protección
proporcionada por la unidad.
• Utilice cables de prueba y accesorios que
sean apropiados para la aplicación que se
va a realizar. Consulte la información sobre
categoría y tensión nominal del cable de
prueba o el accesorio.
• Revise minuciosamente los cables de
prueba o el accesorio, antes de utilizarlos.
Deberán estar limpios y secos, y su
forro aislante deberá hallarse en buenas
condiciones.
De no observarse estas advertencias podrían
sufrirse lesiones graves o incluso la muerte.
Peligro de electrocución:
• No intente reparar esta unidad, ya que contiene partes que
deben recibir mantenimiento por parte de un profesional.
• No exponga la unidad a ambientes de temperatura
extrema o altos niveles de humedad. Consulte la sección
“Especificaciones”.
De no observarse estas precauciones podrían sufrirse
lesiones o daños al instrumento.
CAT O 100V MÁX.
Descripción
Las Sondas para tonos 200B-G y 200EP-G, cuando se usan en
conjunto con cualquier generador de tonos Tempo, han sido
diseñadas para identificar y rastrear conductores y cables dentro
de un grupo sin ocasionar daño al aislamiento.
1
2 3 4
8 7 6 5
Figura 1. Características
Sus características incluyen lo siguiente:
1. Punta de plástico de fibra de carbono resistiva para evitar los
cortocircuitos accidentales cuando se sondean conductores
2. Control de sensibilidad de volumen ajustable
3. Compartimiento de la batería
4. Puertos de terminales empotrados para conectar un
microteléfono*
5. Botón de encendido/apagado/linterna* con acción de resorte
6. LED*
7. Conector para audífonos (con protección acústica)*
8. Linterna de alta intensidad*
* Únicamente el modelo 200EP-G.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y dar
mantenimiento a las herramientas y equipo Tempo. Este manual
de instrucciones y todas las marcas que ostenta la herramienta
le ofrecen la información necesaria para evitar riesgos y hábitos
poco seguros relacionados con su uso. Siga toda la información
sobre seguridad que se proporciona.
BEDIENUNGSANLEITUNG
Kabelortungsgerät 200B-G
mit einstellbarer Lautstärke
Kabelortungsgerät 200EP-G
mit einstellbarer Lautstärke, Signal-
Sichtanzeige, Kopfhörerbuchse, Handapparat-
Verbindungsklemmen und Taschenlampe
Vor Betrieb oder Wartung dieses Geräts die
Bedienungsanleitung sorgfältig durchlesen
und beachten. Mangelndes Verständnis der
sicheren Betriebsweise dieses Geräts kann
zu Unfällen mit schweren oder tödlichen
Verletzungen führen.
Registrieren Sie dieses Produkt unter www.TempoCom.com
52047310 REV 4 © 2019 Tempo Communications Inc. 07/19
SICHERHEITS-
WARNSYMBOL
Dieses Symbol macht Sie auf gefährliche oder riskante
Praktiken aufmerksam, die zu Schäden oder Verletzungen
führen können. Das Signalwort, wie nachfolgend definiert,
gibt den Schweregrad der Gefahr an. Der dem Signalwort
folgende Hinweis informiert darüber, wie die Gefahr
vermieden wird.
Akute Gefahr, die bei Nichtvermeiden zu schweren
Verletzungen oder zum Tod FÜHRT.
Gefahr, die bei Nichtvermeiden zu schweren Verletzungen
oder zum Tod führen KANN.
Gefahr oder unsichere Praktiken, die bei Nichtvermeiden zu
Verletzungen oder Sachschäden führen KÖNNEN.
Befindet sich das Gerät im Lautsprecher-Modus,
muss die Entfernung zwischen Lautsprecher
undOhr mindestens 30 cm betragen.
Ein diesbezüglicher Missbrauch kann zu
Hörschäden führen.
Alle technischen Daten sind Nennwerte. Bei Designverbesserungen sind
Änderungen der Nennwerte vorbehalten. Tempo Communications Inc.
haftet nicht für Schäden, die sich aus der falschen Anwendung oder dem
Missbrauch seiner Produkte ergeben.
DIESES HANDBUCH BITTE AUFBEWAHREN
Stromschlaggefahr:
• Dieses Gerät darf weder Regen noch
Feuchtigkeit ausgesetzt werden. Das
Berühren von Stromkreisen kann zu
schweren Verletzungen oder zum Tod führen.
• Dieses Gerät darf nur zu seinem vom
Hersteller bestimmten Zweck, wie in dieser
Anleitung beschrieben, verwendet werden.
Davon abweichende Verwendungszwecke
beeinträchtigen u. U. den vom Gerät
gebotenen Schutz.
• Nur für die jeweilige Anwendung geeignete
Messleitungen oder Zubehör verwenden.
Die Kategorie und Nennspannung der
Messleitungen bzw. Zubehörteile beachten.
• Vor dem Einsatz die Messleitungen oder
Zubehörteile überprüfen. Die Teile müssen
sauber und trocken und die Isolation muss in
einem guten Zustand sein.
Das Nichtbeachten dieser Warnungen könnte zu
schweren oder tödlichen Verletzungen führen.
Stromschlaggefahr:
• An diesem Gerät keine Reparaturen vornehmen. Es enthält
keine Teile, die vom Benutzer gewartet werden können.
• Das Gerät keinen extremen Temperaturen oder hoher
Luftfeuchtigkeit aussetzen. Weitere Hinweise sind unter
„Technische Daten“ zu finden.
Das Nichtbeachten dieser Sicherheitsvorkehrungen kann u. U.
zu Verletzungen oder Schäden am Instrument führen.
CAT O 100V MAX.
Beschreibung
Werden die Kabelortungsgeräte 200B-G und 200EP-G
zusammen mit einem Tongenerator von Tempo verwendet,
können sie Leitungen oder Kabel in einer Gruppe identifizieren
bzw. verfolgen, ohne dass dabei die Isolierung beschädigt wird.
1
2 3 4
8 7 6 5
Abbildung 1. Funktionen
Zu den Merkmalen gehören u. a.:
1. Widerstandsbehaftete Spitze aus Kohlenstofffaserkunststoff
zur Verhinderung von versehentlichen Kurzschlüssen beim
Orten von Drähten
2. Einstellbare Lautstärkeregelung
3. Batteriefach
4. Eingelassene Anschlussbuchsen für den Anschluss des
Handgeräts*
5. EIN/AUS-Federtaste der Taschenlampe*
6. LED*
7. Buchse für Handgerät (akustisch geschützt)*
8. Hochleistungs-Taschenlampe*
* Nur für 200EP-G.
Sicherheitsvorkehrungen
Sicherheitsvorkehrungen sind bei der Verwendung und der
Wartung der Geräte und Ausrüstung von Tempo entscheidend.
Die vorliegende Anleitung und etwaige am Gerät angebrachte
Markierungen geben Hinweise zur Vermeidung von Gefahren
und gefährlichen Praktiken in Bezug auf die Handhabung
dieses Geräts. Bitte alle hier angegebenen Sicherheitshinweise
beachten.
MANUALE DI ISTRUZIONI
Sonda del segnale 200B-G
con volume regolabile
Sonda del segnale 200EP-G
con volume regolabile, indicatore visivo
del segnale, presa per cuffie, linguette di
connessione per gli auricolari e torcia
Leggere e comprendere questo
materiale prima di azionare o di riparare
l’apparecchiatura. La mancata comprensione
della modalità di funzionamento sicuro di
questo attrezzo può causare incidenti, gravi
lesioni a persone o morte.
Registrare il prodotto al sito www.TempoCom.com
52047310 REV 4 © 2019 Tempo Communications Inc. 07/19
SIMBOLO DI ALLERTA
PER LA SICUREZZA
Questo simbolo viene usato per richiamare l’attenzione
su pericoli e modalità di funzionamento non sicuri che
potrebbero causare infortuni a persone o danni alle cose.
I termini usati, descritti di seguito, indicano il livello di
gravità del pericolo. Il messaggio dopo la parola fornisce le
informazioni per impedire o evitare il pericolo.
Pericoli immediati, che, se non evitati, CAUSERANNO gravi
infortuni a persone o la morte.
Pericoli che, se non evitati, POTREBBERO causare gravi
infortuni a persone o la morte.
Pericoli o modi di operare non sicuri che, se non evitati,
POSSONO causare infortuni a persone o danni alle cose.
Quando il dispositivo si trova in modalità
altoparlante, Loudspeaker, tenere
l’altoparlante a una distanza superiore a
30cm dall’orecchio.
In caso contrario si possono causare danni
all’udito.
Tutte le specifiche sono nominali e potrebbero cambiare man mano che
si apportano migliorie al design. La Tempo Communication Inc. non sarà
responsabile di eventuali danni risultanti dall’errata applicazione o dall’uso
improprio dei suoi prodotti.
CONSERVARE QUESTO MANUALE
Pericolo di scossa elettrica:
• Non esporre questa unità a pioggia o umidità.
Il contatto con i circuiti sotto tensione può
causare gravi lesioni o morte.
• Usare questa unità esclusivamente per lo
scopo inteso dal produttore, come descritto
in questo manuale. Qualsiasi altro utilizzo
potrebbe compromettere la protezione
dell’unità.
• Usare dei conduttori di prova o accessori
adeguati per l’applicazione. Consultare i
valori nominali per categoria e tensione dei
conduttori di prova o accessori.
• Ispezionare i conduttori di prova o accessori
prima dell’uso. Questi devono essere puliti ed
asciutti e l’isolamento deve essere in buone
condizioni.
L’inosservanza di queste avvertenze potrebbe
causare gravi infortuni personali o morte.
Pericolo di scossa elettrica:
• Non tentare di riparare questa unità. Contiene parti che non
possono essere riparate dall’utente.
• Non esporre questa unità a temperature estreme o ad alta
umidità. Consultare le “Specifiche”.
La mancata osservanza di queste precauzioni può causare
lesioni a persone e danni allo strumento.
CAT O 100V MAX.
Descrizione
Le sonde del segnale 200B-G e 200EP-G, quando vengono usate
insieme al generatore di segnale Tempo, possono identificare
e rintracciare fili o cavi che fanno parte di un gruppo senza
danneggiarne l’isolamento.
1
2 3 4
8 7 6 5
Figura 1. Funzioni
Le funzioni includono:
1. Punta in fibre di carbonio e plastica resistente che
impediscono indesiderati cortocircuiti quando si controllano i
fili.
2. Comando per la regolazione del volume
3. Vano della pila
4. Porte dei terminali nel vano per la connessione degli
auricolari*
5. Pulsante ON/OFF per torcia* a molla
6. LED*
7. Presa per auricolari (protetta acusticamente)*
8. Torcia ad alta potenza*
* Solo 200EP-G
Sicurezza
La sicurezza è essenziale per l’uso e la manutenzione degli
attrezzi e delle apparecchiature Tempo. Questo manuale
di istruzioni e tutte le indicazioni sull’attrezzo forniscono
informazioni relative a questo attrezzo necessarie per evitare
pericoli e modalità d’utilizzo non sicure. Attenersi sempre a tutte
le istruzioni per la sicurezza fornite.
MANUAL DE INSTRUÇÕES
Sonda de tons 200B-G
Com volume ajustável
Sonda de tons 200EP-G
Com volume ajustável, indicador visual de
sinais, conector (jack) para fones de ouvido,
abas para conexão do monofone e lanterna
Leia e compreenda este material antes de
operar ou realizar serviços de manutenção
neste equipamento. A incapacidade de
compreender a operação do equipamento
com segurança pode causar acidentes com
lesões graves ou morte.
Registre este produto em www.TempoCom.com.
52047310 REV 4 © 2019 Tempo Communications Inc. 07/19
SÍMBOLO DE
ALERTA DE
SEGURANÇA
Este símbolo é usado para chamar sua atenção para os
riscos ou práticas inseguras que poderiam resultar em
lesões ou danos à propriedade. A palavra de sinalização,
definida abaixo, indica a gravidade do risco. A mensagem
após a palavra de sinalização fornece informações para se
evitarem os riscos.
Riscos imediatos que, se não forem evitados, RESULTARÃO
em lesão grave ou morte.
Riscos que, se não forem evitados, PODERIAM resultar em
lesão grave ou morte.
Riscos ou práticas inseguras que, se não forem evitadas,
PODEM resultar em lesão grave ou danos à propriedade.
No modo de alto-falante, segure o alto-falante
a uma distância mínima de 30 cm (1 pé) do
ouvido.
A utilização indevida pode resultar em danos
auditivos.
Todas as especificações são nominais e podem mudar quando ocorrerem
melhorias no design. A Tempo Communication Inc. não será responsável
por danos decorrentes de aplicações ou utilizações indevidas de seus
produtos.
GUARDE ESTE MANUAL
Risco de choque elétrico:
• Não exponha esta unidade à chuva ou
umidade. O contato com circuitos vivos pode
resultar em lesões graves ou morte.
• Use esta unidade somente para o fim
intencionado pelo seu fabricante, como
descrito neste manual. Qualquer outra
utilização pode prejudicar a proteção
fornecida pela unidade.
• Use fios de teste ou acessórios apropriados
para a aplicação. Consulte a classificação
de tensão e categoria do fio de teste ou
acessório.
• Inspecione os fios de teste ou acessório
antes de usá-los. Esses itens devem estar
limpos e secos; o isolamento deve estar em
boas condições.
A inobservância dessas advertências pode
resultar em lesões graves ou morte.
Risco de choque elétrico:
• Não tente consertar esta unidade. Ela não contém
componentes que possam ser mantidos ou reparados
pelos usuários.
• Não exponha a unidade a temperaturas extremas ou
umidade elevada. Consulte as “Especificações”.
A inobservância dessas precauções pode resultar em lesões
e danificar o instrumento.
CAT O 100 V MÁX.
Descrição
Quando usados em conjunto com o gerador de tons da Tempo,
as sondas de tons 200B-G e 200EP-G são projetadas para
identificar e rastrear fios ou cabos dentro de um feixe, sem
causar danos ao isolamento.
1
2 3 4
8 7 6 5
Figura 1. Recursos
Entre os recursos estão incluídos:
1. Ponta de fibra de carbono e plástico resistivo para evitar
curtos-circuitos acidentais ao sondar fios
2. Controle de sensibilidade de volume ajustável
3. Compartimento de bateria
4. Portas de terminais embutidas para a conexão* do monofone
5. Botão LIGA/DESLIGA/lanterna** acionado por mola
6. LED*
7. Conector (jack) do fone de ouvido (com proteção acústica)*
8. Lanterna* de alta potência
* Somente no 200EP-G
Segurança
A segurança é essencial no uso e manutenção das ferramentas
e equipamentos Tempo. Este manual de instruções e todas as
marcas na ferramenta fornecem informações para se evitarem
riscos e práticas inseguras relacionadas com seu uso. Observe
todas as informações de segurança fornecidas.
Purpose of this Manual
This instruction manual is intended to familiarize all personnel
with the safe operation and maintenance procedures for the
Tempo 200B-G and 200EP-G Tone Probes.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge
at www.TempoCom.com.
Operation
1. Connect the leads of a Tempo tone-sending test set
(e.g.77HP) as follows:
a. Pair Identification, to the two wires of the pair.
SeeFigure2a.
b. Single Conductor/Cable Tracing: Connect the RED lead to
the subject wire and the BLACK lead to earth or ground.
See Figure 2b.
Note: Refer to the instruction manual provided with the
tone generator for more details.
Figure 2a. Pair Tracing Figure 2b. Cable Tracing
2. Place the test set in the TONE position.
3. To activate the probe, press and hold the ON/OFF button. This
button must remain depressed to operate. Hold the tip of the
probe near the tone generator and listen for the tone. This
verifies that the tone generator is working and identifies the
sound of the tone (steady, warbling, etc.).
4. Once activated, the volume control can be adjusted to suit
the environment. Reception can be increased to overcome
noise (e.g., vehicular traffic, airplanes, or engine room) or
decreased to reduce interference (e.g., computer/data hum
or AC buzz).
5. The 200EP-G is equipped with recessed terminal ports for
connecting a lineman’s handset. Attaching the handset in
TALK mode automatically activates the amplifier.
6. Touch the tip of the probe to the insulation of each conductor.
Reception of tone will be loudest on the subject wire
and detection may be improved by separating the wires
from the group. If more than one pair or single conductor
is carrying the tone, decrease the volume until only the
subject conductor is left with tone, ensuring that positive
identification has been made.
7. When pair tracing, in order to confirm that the correct pair
has been identified, separate the two wires. The signal will
be as loud on each of the pair wires and will NULL halfway
between the two wires.
8. On the 200EP-G, press the ON/OFF button further to its
second position to turn the flashlight ON. Reduce pressure
slightly to turn it back OFF.
Note: To use the 200EP-G without pressing the ON/OFF
button, connect a jumper, a telephone test set (in TALK mode),
or headset to the recessed tabs near the speaker.
Specifications
Electrical
Gain (nominal): 30 dB
Input Impedance (nominal): 100 MΩ
Probe Tip Resistance (min):
Metal Tip: 0 Ω
Plastic Tip: 300 Ω
Headset: 3.5 mm stereo plug; 8 ohms minimum
Battery: One 9 VDC (NEDA 1604, JIS 006P, or IEC 6LR61)
Battery Life (nominal): 50 hours
Physical
Length: 231 mm (9.0”)
Width: 55 mm (2.2”)
Depth: 28 mm (1.1”)
Weight: 145 g (5.2 oz)
Operating/Storage Conditions
Temperature: 0 °C to 50 °C (32 °F to 122 °F)
Maintenance
Battery Replacement
1. Turn the unit off.
2. Remove the screw and then the battery cover.
3. Replace the battery (observe polarity).
4. Replace the battery cover and the screw.
DO NOT OVERTIGHTEN SCREW.
Tip Replacement
1. Turn the unit off.
2. Remove the two slotted screws and CAREFULLY separate the
two halves of the housing. Do not strain the exposed wire
leads.
3. Replace the tip.
4. Re-assemble the housing. DO NOT OVERTIGHTEN SCREWS.
Cleaning
Periodically wipe with a damp cloth and mild detergent; do not
use abrasives or solvents.
One-Year Limited Warranty
Tempo Communications Inc. warrants to the original purchaser of these
goods for use that these products will be free from defects in workmanship
and material for one year, excepting normal wear and abuse.
For all Test Instrument repairs, you must first request a Return
Authorization Number by contacting our Customer Service department at:
toll free in the US and Canada 800-642-2155
Telephone +1 760-510-0558.
Facsimile +1 760-598-5634.
This number must be clearly marked on the shipping label. Ship units
Freight Prepaid to: Tempo Repair Center, 1390 Aspen Way, Vista, CA
92081 USA.
Mark all packages: Attention: TEST INSTRUMENT REPAIR.
For items not covered under warranty (such as dropped, abused, etc.)
repair cost quote available upon request.
Note: Prior to returning any test instrument, please check to make sure
batteries are fully charged.
Tempo Communications
1390 Aspen Way • Vista, Ca 92081 • USA
800-642-2155
EMEA
Tempo Europe Ltd.• Brecon House, William Brown Close
Cwmbran, NP44 3AB, UK • Tel: +44 1633 927 050
www.TempoCom.com
Do not discard this product or throw away!
For recycling information, go to www.TempoCom com.
Objet de ce manuel
Grâce à ce manuel, tous les employés peuvent apprendre à
utiliser et à entretenir en toute sécurité les sondes de tonalité
Tempo 200B-G et 200EP-G.
Mettre ce manuel à la disposition de tous les employés.
Des exemplaires gratuits sont disponibles sur simple demande
en visitant www.TempoCom.com.
Utilisation
1. Raccorder les fils d’un appareil de mesure d’envoi de tonalité
Tempo (77HP par ex.) comme suit :
a. Identification de paire, au deux fils de la paire.
Voir Figure 2a.
b. Conducteur unique/Détection de câble: Connecter le fil de
mesure ROUGE au fil à tester et le fil de mesure NOIR à
une prise de terre ou à la masse. Voir Figure 2b.
Remarque : Se reporter au manuel d’instruction fourni avec
le générateur de tonalités pour plus de détails.
Figure 2a.
Localisation d’une paire
Figure 2b.
Localisation d’un câble
2. Mettre l’appareil de vérification en position TONE (tonalité).
3. Pour activer la sonde, appuyer sans relâcher sur le bouton
ON/OFF (marche/arrêt). Ce bouton doit rester enfoncé pour
que l’appareil puisse fonctionner. Approcher l’embout de
la sonde près du générateur de tonalité et écouter s’il y
a la tonalité. Ceci permet de s’assurer que le générateur
de tonalité fonctionne et d’identifier le type de tonalité
(constante, modulée, etc.).
4. Une fois activée, la commande de volume peut être réglée
en fonction de l’environnement. La réception peut être
augmentée pour surmonter le bruit ambiant (de la circulation,
d’avions ou de la salle des machines, par ex.), ou diminuée
pour réduire les parasites (ronflement d’ordinateur, courant
alternatif, par ex.).
5. La 200EP-G est équipée de ports encastrés permettant de
connecter un combiné de monteur de ligne. Le branchement
du combiné en mode TALK active automatiquement
l’amplificateur.
6. Placer la pointe de la sonde sur la gaine de chacun des
conducteurs. La réception de la tonalité sera la plus forte
sur le fil à contrôler et il est possible d’améliorer la détection
en séparant les fils du groupe. Si plus d’un ou de deux
conducteurs transmettent la tonalité, baisser le volume
jusqu’à ce que seul le conducteur à contrôler transmette la
tonalité, assurant ainsi une identification positive.
7. Lors de la localisation de paires, pour pouvoir confirmer que
la bonne paire a été identifiée, séparer les deux fils. Le signal
doit être aussi fort sur chacun des fils de la paire et NUL à
mi-distance des deux fils.
8. Sur la 200EP-G, pousser le bouton ON/OFF plus loin à
sa seconde position pour ALLUMER la lampe. Réduire
légèrement la pression pour l’ÉTEINDRE.
Remarque : pour utiliser la 200EP-G sans appuyer sur
le bouton ON/OFF, connecter un cavalier, un appareil de
vérication de téléphone (en mode CONVERSATION) ou
un casque d’écoute aux languettes encastrées près du
haut-parleur.
Caractéristiques
Caractéristiques électriques
Gain (nominal) : 30 dB
Impédance d’entrée (nominale) : 100 MΩ
Résistance de l’embout de sonde (min.) :
Embout métallique : 0 Ω
Embout en plastique : 300 Ω
Casque d’écoute : fiche stéréo 3,5 mm; 8 ohms minimum
Pile : Une de 9 V c.c. (NEDA 1604, JIS 006P ou IEC 6LR61)
Autonomie de la pile (nominale) : 50 h
Caractéristiques physiques
Longueur : 231 mm (9,0 po)
Largeur : 55 mm (2,2 po)
Profondeur : 28 mm (1,1 po)
Poids : 145 g (5,2 oz)
Conditions de fonctionnement et de stockage
Température : 0 à 50 °C (32 à 122 °F)
Entretien
Remplacement de la pile
1. Éteindre l’appareil.
2. Retirer la vis puis le couvercle de la pile.
3. Remplacer la pile (respecter la polarité).
4. Replacer le couvercle de la pile et la vis. ÉVITER DE TROP
SERRER LA VIS.
Remplacement de l’embout
1. Éteindre l’appareil.
2. Retirer les deux vis fendues et séparer AVEC PRÉCAUTION les
deux moitiés du boîtier. Éviter d’étirer les fils exposés.
3. Remplacer l’embout.
4. Réassembler le boîtier. ÉVITER DE TROP SERRER LES VIS.
Nettoyage
Nettoyer périodiquement à l’aide d’un chiffon humide et d’un
détergent doux; ne pas utiliser de produits abrasifs ou de
solvants.
Garantie limitée d’un an
Tempo Communications Inc. garantit à l’acheteur initial de ces produits
pour utilisation que ceux-ci sont libres de défauts de matériaux et de vices
de fabrication pendant une période d’un an, exception faite de l’usure
normale et des abus.
Pour toute réparation d’appareil de vérification, obtenir au préalable un
numéro d’autorisation de retour de marchandise auprès de notre service à
la clientèle comme suit.
Numéro sans frais aux États-Unis et au Canada : 800-642-2155
Téléphone : +1 760-510-0558.
Télécopieur : +1 760-598-5634.
Ce numéro doit être clairement indiqué sur l’étiquette d’envoi. Expédier
les appareils port payé à : Tempo Repair Center, 1390 Aspen Way, Vista,
CA 92081 USA.
Inscrire la mention suivante sur tous les colis :
Attention : TEST INSTRUMENT REPAIR.
Pour les articles non couverts par la garantie (suite à une chute, une
utilisation abusive, etc.), un devis de réparation est disponible sur demande.
Remarque : avant de renvoyer un instrument de vérication, s’assurer
que la pile est complètement chargée.
Tempo Communications
1390 Aspen Way • Vista, Ca 92081 • USA
800-642-2155
EMEA
Tempo Europe Ltd.• Brecon House, William Brown Close
Cwmbran, NP44 3AB, UK • Tel: +44 1633 927 050
www.TempoCom.com
Ne pas se débarrasser de ce produit ou le jeter!
Pour des informations sur le recyclage, visiter
www.TempoCom.com.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar
a todo el personal con los procedimientos de operación y
mantenimiento seguros de las Sondas para tonos 200B-G y
200EP-G de Tempo.
Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa
solicitud en www.TempoCom.com.
Operación
1. Conecte los cables de un aparato de prueba de envío de
tonos de Tempo (por ejemplo, 77HP), según se indica a
continuación:
a. Identificación de par, a los 2 alambres del par. Vea la
Figura 2a.
b. Conductor único/Rastreo de cables: Conecte el cable
ROJO al conductor bajo prueba y el cable NEGRO a tierra
o una tierra independiente. Vea la Figura 2b.
Nota: Consulte el manual de instrucciones suministrado
con el generador de tonos para ver los detalles.
Figura 2a.
Rastreo depares
Figura 2b.
Rastreo decables
2. Ponga el aparato de prueba en la posición TONE (tono).
3. Para activar la sonda, oprima y no suelte el botón de
encendido y apagado (ON/OFF). Este botón debe permanecer
en estado oprimido para que el aparato funcione. Mantenga
la punta de la sonda cerca del generador de tonos y escuche
para detectar el tono. Esto verifica que el generador de
tonos funciona e identifica el sonido del tono (constante, de
frecuencia variable, etc.).
4. Una vez activado, el control del volumen puede ajustarse
para adaptarse al ambiente. La recepción puede aumentarse
para compensar contra el ruido (por ejemplo, tránsito
vehicular, aviones o salas de motores) o disminuirse
para reducir la interferencia (por ejemplo, zumbido de
computadoras/datos o zumbido de CA).
5. El modelo 200EP-G está equipado con puertos de terminales
empotrados para conectar un microteléfono de instalador/
reparador. Cuando se conecta el microteléfono en modo
Hablar (Talk) activa automáticamente el amplificador.
6. Con la punta de la sonda toque el aislamiento de cada
conductor. La recepción del tono será más alta en el
conductor bajo prueba y se puede mejorar la detección
si se separa los alambres del grupo. Si más de un par o
conductor único conducen el tono, reduzca el volumen hasta
que solamente el conductor bajo prueba tenga tono, lo cual
asegura que se ha hecho una identificación positiva.
7. Cuando rastree pares, separe los dos conductores para poder
confirmar que se ha identificado el par correcto. La señal
será igualmente alta en cada uno de los conductores del par
y será NULA a la mitad entre los dos conductores.
8. En el modelo 200EP-G, oprima el botón de encendido/
apagado (ON/OFF) hasta su segunda posición para encender
la linterna. Reduzca ligeramente la presión para volverla a
apagar.
Aviso: Para usar el modelo 200EP-G sin oprimir el botón de
encendido/apagado (ON/OFF), conecte un puente, un aparato
de prueba para teléfonos (en modo TALK), o audífonos en las
lengüetas empotradas que están cerca del altavoz.
Especificaciones
Eléctricas
Ganancia (nominal): 30 dB
Impedancia de entrada (nominal): 100 MΩ
Resistencia de la punta de la sonda (mín.):
Punta metálica: 0 Ω
Punta de plástico: 300 Ω
Audífonos: conector estéreo de 3,5 mm; 8 ohms mínimo
Batería: Una de 9 VCC (NEDA 1604, JIS 006P o IEC 6LR61)
Vida útil de la batería (nominal): 50 horas
Físicas
Longitud: 231 mm (9,0 pulg.)
Ancho: 55 mm (2,2 pulg.)
Profundidad: 28 mm (1,1 pulg.)
Peso: 145 g (5,2 oz)
Condiciones de operación/almacenamiento
Temperatura: 0 °C a 50 °C (32 °F a 122 °F)
Mantenimiento
Cambio de las baterías
1. Apague la unidad.
2. Retire el tornillo y luego la tapa del compartimiento de la
batería.
3. Reemplace la batería (observe la polaridad).
4. Vuelva a colocar la tapa del compartimiento de la batería y el
tornillo. NO APRIETE DEMASIADO EL TORNILLO.
Cómo reemplazar la punta
1. Apague la unidad.
2. Retire los dos tornillos ranurados y separe
CUIDADOSAMENTE las dos mitades del alojamiento. No
fuerce los conductores expuestos.
3. Reemplace la punta.
4. Vuelva a armar el alojamiento. NO APRIETE DEMASIADO LOS
TORNILLOS.
Limpieza
Limpie periódicamente utilizando un paño húmedo y detergente
suave; no utilice abrasivos ni disolventes.
Garantía limitada de un año
Tempo Communications Inc. le garantiza al comprador original de estos
bienes de uso, que los mismos estarán libres de defectos de materiales y
fabricación durante un año, excepto en el caso de que sean maltratados o
hayan sufrido el deterioro normal.
Para toda reparación de los instrumentos de verificación, se debe solicitar
primero un Número de autorización de devolución, llamando a nuestro
Departamento de atención al cliente, a través de uno de los siguientes
números:
libre de cargo en EE.UU. y Canadá 800-642-2155
Teléfono +1 760-510-0558.
Fax +1 760-598-5634.
Este número debe aparecer claramente marcado en la etiqueta de envío.
Envíe las unidades con porte pagado a: Tempo Repair Center,
1390 Aspen Way, Vista, CA 92081 USA.
Marque todos los paquetes de la siguiente manera:
Atención: REPARACIONES DE INSTRUMENTOS DE VERIFICACIÓN.
Puede obtener, previa solicitud, una cotización de precios de reparación
para aquellos artículos que no están cubiertos bajo esta garantía (los que
se han dejado caer o han sido maltratados)
Aviso: Antes de devolver un instrumento de vericación, por favor revise
para asegurarse que las baterías estén completamente cargadas.
Tempo Communications
1390 Aspen Way • Vista, Ca 92081 • USA
800-642-2155
EMEA
Tempo Europe Ltd.• Brecon House, William Brown Close
Cwmbran, NP44 3AB, UK • Tel: +44 1633 927 050
www.TempoCom.com
¡No deseche ni descarte este producto! Para
información sobre reciclaje, visite www.TempoCom.com.
Zweck dieses Handbuchs
Dieses Handbuch dient dazu, das Personal mit den sicheren
Betriebs- und Wartungsverfahren für die Kabelortungsgeräte
200B-G und 200EP-G von Tempo vertraut zu machen.
Bitte dieses Handbuch allen Mitarbeitern zugänglich machen.
Ersatz-Handbücher sind auf Anfrage kostenlos erhältlich unter
www.TempoCom.com.
Bedienung
1. Die Messleitungen eines Tongenerators von Tempo
(z. B. des 77HP) wie folgt anschließen:
a. Bei der Paaridentifizierung die beiden Messleitungen
des Tongenerators an die beiden Adern der Doppelader
anschließen. Siehe Abbildung 2a.
b. Einzelne Ader/Kabelverfolgung: Die ROTE Messleitung an
die betreffende Leitung und die SCHWARZE Messleitung
an Erde oder Masse anschließen. Siehe Abbildung 2b.
Hinweis: Weitere Informationen sind dem im Lieferumfang
des Tongenerators enthaltenen Handbuch zu entnehmen.
Abbildung 2a.
Paarverfolgung
Abbildung 2b.
Kabelverfolgung
2. Das Prüfgerät in die TONE-Position bringen.
3. Zur Aktivierung des Messgeräts die ON/OFF-Taste drücken
und gedrückt halten. Diese Taste muss während des Betriebs
gedrückt gehalten werden. Die Spitze des Messgeräts in
die Nähe des Tongenerators halten und auf den Ton hören.
Hierdurch wird bestätigt, dass der Tongenerator funktioniert
und die Art des Tones (gleichmäßig, wobbelnd usw.)
identifiziert.
4. Nach der Aktivierung kann der Lautstärkeregler der
Umgebung entsprechend eingestellt werden. Der Empfang
kann erhöht werden, um für Lärm zu kompensieren (z.
B. Autoverkehr, Flugzeuge oder Maschinenraum), oder
verringert werden, um Interferenz zu reduzieren (z. B.
Computer-/Datenbrummen bzw. Netzbrummen (WS)).
5. Das 200EP-G ist mit eingelassenen Anschlussbuchsen
zum Anschließen eines Leitungstechniker-Handapparats
ausgestattet. Durch den Anschluss des Handapparats im
TALK-Modus wird der Verstärker automatisch aktiviert.
6. Die Isolierung einer jeden Leitung mit der Spitze der Sonde
berühren. Der Empfang des Tons ist auf der entsprechenden
Leitung am lautesten und die Erkennung kann durch Trennen
der Leitung von der Gruppe verbessert werden. Falls mehr
als ein Adernpaar bzw. eine einzige Ader den Ton überträgt,
die Lautstärke verringern, bis nur noch die entsprechende
Ader den Ton überträgt und dadurch eine positive
Identifizierung bestätigt wird.
7. Beim Verfolgen von Leitungspaaren müssen die beiden Adern
getrennt werden, um sicherzustellen, dass das korrekte Paar
identifiziert wurde. Das Signal ist auf beiden Paaradern gleich
laut und verstummt auf halben Weg zwischen den beiden
Adern.
8. Beim 200EP-G den Betriebsschalter weiter in die zweite
Position drücken, um die Taschenlampe einzuschalten. Durch
leichtes Nachlassen des Drucks wird die Taschenlampe
wieder ausgeschaltet.
Hinweis: Um den 200EP-G ohne Drücken des
Betriebsschalters zu verwenden, einen Jumper, ein
Telefonprüfgerät (im TALK-Modus) oder einen Kopfhörer
an die eingelassenen Buchsen neben dem Lautsprecher
anschließen.
Technische Daten
Elektronik
Lautstärke (nominell): 30 dB
Eingangsimpedanz (nominell): 100 MΩ
Widerstand der Sondenspitze (min.):
Metallspitze: 0 Ω
Kunststoffspitze: 300 Ω
Kopfhörer: 3,5-mm-Stereostecker; 8 Ohm min.
Batterie: Eine 9-V-DC-Batterie (NEDA 1604, JIS 006P
oder IEC 6LR61)
Batterienutzungsdauer (nominell): 50 Stunden
Abmessungen/Gewicht
Länge: 231 mm
Breite: 55 mm
Tiefe: 28 mm
Gewicht: 145 g
Betriebs-/Lagerbedingungen
Temperatur: 0 °C bis 50 °C
Wartung
Auswechseln der Batterie
1. Das Gerät ausschalten.
2. Die Schraube aus dem Batteriefachdeckel herausschrauben
und den Batteriefachdeckel abnehmen.
3. Die Batterie ersetzen (dabei die Polarität beachten).
4. Den Batteriefachdeckel wieder aufsetzen und mit der
Schraube sichern. DIE SCHRAUBE NICHT ZU FEST ANZIEHEN.
Spitzenersatz
1. Das Gerät ausschalten.
2. Die beiden Schlitzschrauben herausdrehen und die beiden
Gehäusehälften VORSICHTIG voneinander trennen. Nicht an
den frei liegenden Leitungsadern ziehen.
3. Die Spitze austauschen.
4. Das Gehäuse wieder zusammensetzen. DIE SCHRAUBEN
NICHT ZU FEST ANZIEHEN.
Reinigung
Regelmäßig mit einem feuchten Tuch und einem milden
Reinigungsmittel abwischen. Keine Scheuer- oder Lösungsmittel
verwenden.
Eingeschränkte Ein-Jahres-Garantie
Tempo Communications Inc. garantiert dem Erstkäufer dieser Produkte,
dass sie unter Ausschluss von normalem Verschleiß oder Missbrauch für
den Zeitraum eines Jahres frei von Bearbeitungs- und Materialfehlern sind.
Bei allen Reparaturen an Prüfgeräten muss zunächst eine
Rücksendeerlaubnisnummer (RA No.) bei der Kundendienstabteilung unter
den folgenden Nummern angefordert werden:
Gebührenfrei in den USA und Kanada 800-642-2155
Telefon +1 760-510-0558.
Fax +1 760-598-5634.
Die RA Nummer muss gut lesbar auf dem Versandetikett angegeben
werden. Alle Geräte freigemacht an Tempo Repair Center,
1390 Aspen Way, Vista, CA 92081 USA
senden und mit „Attention: TEST INSTRUMENT REPAIR“ beschriften.
Bei Geräten ohne Garantieschutz (z. B. heruntergefallene oder falsch
behandelte Produkte) kann auf Anfrage ein Kostenvoranschlag für die
Reparatur erstellt werden.
Hinweis: Bitte die Batterien vor Einsenden des Prüfgeräts vollständig
auaden.
Tempo Communications
1390 Aspen Way • Vista, Ca 92081 • USA
800-642-2155
EMEA
Tempo Europe Ltd.• Brecon House, William Brown Close
Cwmbran, NP44 3AB, UK • Tel: +44 1633 927 050
www.TempoCom.com
Dieses Produkt nicht wegwerfen.
Recycling-Informationen sind unter www.TempoCom.com
nachzulesen.
Scopo di questo manuale
Questo manuale di istruzioni consente al personale di prendere
dimestichezza con il funzionamento sicuro, e con procedure di
manutenzione adeguate per le sonde del segnale Tempo 200B-G
e 200EP-G.
Tenere questo manuale a disposizione di tutto il personale.
Altre copie di questo manuale sono disponibili gratuitamente su
richiesta al sito www.TempoCom.com.
Funzionamento
1. Collegare i conduttori di un set Tempo di prova per l’invio di
segnali (ad es. 77HP) come segue:
a. Per l’dentificazione di coppie, collegare ai due fili della
coppia. Vedere la Figura 2a.
b. Conduttore unico/Rintracciamento cavo: Collegare il
conduttore ROSSO al filo in oggetto e il conduttore NERO
a una massa o a terra. Vedere la Figura 2b.
Nota: per ulteriori dettagli, fare riferimento al manuale
delle istruzioni fornito con il generatore di segnale.
Figura 2a.
Traccia della coppia
Figura 2b.
Traccia del cavo
2. Porre il set di prova in posizione TONE.
3. Per attivare la sonda premere e tenere premuto il pulsante
ON/OFF. Per funzionare, questo pulsante deve rimanere
premuto. Tenere la punta della sonda vicino al generatore
del segnale e attendere per sentire il tono. In questo modo si
verifica che funzioni il generatore del segnale e si indentifica
il suono del segnale (fisso, trillo ecc.)
4. Una volta attivato, si può regolare il volume a seconda
dell’ambiente. È possibile aumentarne la ricezione per
coprire i rumori (ad es. del traffico, degli aeroplani o di una
stanza delle macchine) o diminuirla per ridurre le interferenze
(ad es. computer/ronzii o mormorii del CA).
5. Il 200EP-G è dotato di porte di terminali in vano per
permettere la connessione degli auricolari di un tecnico.
Quando si collegano gli auricolari in modalità TALK si attiva
automaticamente l’amplificatore.
6. Toccare con la punta della sonda l’isolamento di ogni
conduttore. La ricezione del segnale sarà più alta sul filo in
oggetto. È possibile migliorarne la rilevazione separando i
fili dal gruppo. Se più di una coppia o di un unico conduttore
trasportano il segnale, diminuire il volume fino a che solo nel
conduttore in oggetto vi sia la presenza del segnale, il che ne
garantisce l’identificazione.
7. Quando si tracciano le coppie per confermare di aver
identificato la coppia corretta, separare i due fili. Il segnale
sarà forte in modo uguale su ciascuno dei fili della coppia e
si ANNULLA a metà strada tra i due fili.
8. Su 200EP-G premere ulteriormente il pulsante ON/OFF nella
sua seconda posizione per accendere la torcia tascabile su
ON. Ridurre leggermente la pressione per spegnerla di nuovo
(OFF.)
Nota: per usare il 200EP-G senza premere il pulsante ON/
OFF, collegare un ponticello, un set di prova del telefono
(in modalità TALK) o auricolari alle alette nel vano vicino
all’altoparlante.
Specifiche
Elettriche
Guadango (nominale): 30 dB
Impedenza di ingresso (nominale): 100 MΩ
Resistenza punta sonda (min):
Punta metallica: 0 Ω
Punta di plastica: 300 Ω
Cuffie: Spina stereo 3,5 mm: 8 ohms minimo
Pile: Una da 9 V cc (NEDA 1604, JIS 006P o IEC 6LR61)
Vita utile pile (nominale): 50 ore
Fisiche
Lunghezza: 231 mm (9,0")
Larghezza: 55 mm (2,2")
Profondità: 28 mm (1,1")
Peso: 145 g (5,2 once)
Condizioni operative e di immagazzinaggio
Temperatura: Da 0 °C a 50 °C (da 32 °F a 122 °F)
Manutenzione
Sostituzione delle pile
1. Spegnere l’unità.
2. Togliere la vite e poi il coperchio della pila.
3. Sostituire la pila (osservarne la polarità).
4. Rimontare il coperchio della pila e la vite. NON STRINGERE
TROPPO LA VITE.
Sostituzione delle punte
1. Spegnere l’unità.
2. Togliere le due viti con fessure e separare ATTENTAMENTE le
due metà della custodia. Non forzare i conduttori esposti dei
fili.
3. Sostituire la punta.
4. Rimontare l’alloggiamento. NON STRINGERE TROPPO LE VITI.
Pulitura
Pulire periodicamente con un panno umido e detergente neutro;
non usare abrasivi o solventi.
Non smaltire o gettare via questo prodotto!
Per informazioni sul riciclaggio, andare al sito
www.TempoCom.com.
Garanzia limitata di un anno
Tempo Communication Inc. garantisce all’acquirente originale di questi
prodotti che l’uso degli stessi sarà privo di difetti di manodopera e
materiale per un anno, ad eccezione di usura naturale ed abuso.
Per la riparazione di tutti gli strumenti di prova, occorre dapprima richiedere
un numero di autorizzazione per la restituzione del prodotto rivolgendosi al
reparto di assistenza clienti:
Numero verde negli USA e Canada 800-642-2155
Telefono +1 760-510-0558.
Facsimile +1 760-598-5634.
Questo numero va contrassegnato con chiarezza sull’etichetta per la
spedizione. Spedire le unità con spedizione pre-pagata a: Tempo Repair
Center, 1390 Aspen Way, Vista, CA 92081 USA.
Contrassegnare tutti i pacchi con: Attenzione: RIPARAZIONE DI STRUMENTI
DI PROVA.
Per le parti non coperte da garanzia (quali componenti caduti o utilizzati
in modo erroneo), è disponibile su richiesta un preventivo di riparazione
con addebito.
Nota: Prima di restituire uno strumento di prova, accertarsi che le pile
siano completamente cariche.
Tempo Communications
1390 Aspen Way • Vista, Ca 92081 • USA
800-642-2155
EMEA
Tempo Europe Ltd.• Brecon House, William Brown Close
Cwmbran, NP44 3AB, UK • Tel: +44 1633 927 050
www.TempoCom.com
Finalidade deste manual
Este manual de instruções visa familiarizar todos os funcionários
com os procedimentos de operação e manutenção seguros das
sondas de tons 200B-G e 200EP-G da Tempo.
Mantenha este manual acessível para todos os funcionários.
Manuais de reposição encontram-se disponíveis gratuitamente,
mediante solicitação, em www.TempoCom.com.
Operação
1. Conecte os fios de um aparelho de teste gerador de tons
Tempo (por exemplo, o 77HP) da seguinte maneira:
a. Ao identificar pares, conecte os dois fios do gerador de
tons aos dois fios do par que se pretende identificar. Veja
a Figura 2a.
b. Rastreamento de condutor/cabo único: conecte o fio
VERMELHO ao fio sendo testado e o fio PRETO ao terra ou
aterramento. Veja a Figura 2b.
Nota: consulte o manual de instruções fornecido com o
gerador de tons para obter mais detalhes.
Figure 2a.
Rastreamento de pares
Figure 2b.
Rastreamento de cabos
2. Coloque o aparelho de teste na posição TONE (TOM).
3. Para acionar a sonda, pressione e prenda o botão LIGA/
DESLIGA. Este botão deve ficar pressionado para funcionar.
Mantenha a ponta da sonda próxima ao gerador de tons e
escute se há um tom. Isto verifica que o gerador de tons está
funcionado e identifica o som do tom (constante, variável,
etc.).
4. Depois de ativado, o controle do volume pode ser ajustado
para se adaptar ao ambiente. O volume de recepção pode ser
aumentado para superar os ruídos (p.ex., tráfego de veículos,
aeronaves ou sala de motores) ou baixado para reduzir a
interferência (p.ex., ruídos de computadores/transmissão de
dados ou tensão de CA).
5. O 200EP-G vem equipado com portas de terminais
embutidas para a conexão do monofone do técnico. A
conexão do telefone no modo TALK (FALAR) acionará o
amplificador automaticamente.
6. Encoste a ponta da sonda no isolamento de cada condutor. A
recepção do tom será mais alta no fio testado e a detecção
poderá melhorar separando-se os fios do feixe. Se houver
mais de um par ou condutor simples transmitindo tom, baixe
o volume até que somente o condutor testado permaneça
com tom, garantindo que uma identificação positiva tenha
sido feita.
7. Ao rastrear pares, separe os dois fios para confirmar
a identificação do par correto. O sinal terá a mesma
intensidade em cada um dos fios do par e será INEXISTENTE
na metade da distância entre os dois fios.
8. No 200EP-G, pressione o botão LIGA/DESLIGA mais adiante
para atingir sua segunda posição e LIGAR a lanterna. Reduza
levemente a pressão para DESLIGAR novamente.
Nota: para usar o 200EP-G sem pressionar o botão LIGA/
DESLIGA, conecte um conector, um aparelho de teste
telefônico (no modo FALAR) ou fone de ouvido às guias
embutidas próximas ao alto-falante.
Especificações
Especificações elétricas
Ganho (nominal): 30 dB
Impedância de entrada (nominal): 100 MΩ
Resistência da ponta da sonda (mín.)
Ponta metálica: 0 Ω
Ponta plástica: 300Ω
Fone de ouvido: Conector estéreo de 3,5 mm; mínimo de 8 ohms
Bateria: uma de 9 VCC (NEDA 1604, JIS 006P ou IEC 6LR61)
Vida útil da bateria (nominal): 50 horas
Especificações físicas
Comprimento: 231 mm (9,0")
Largura: 55 mm (2,2")
Profundidade: 28 mm (1,1")
Peso: 145 g (5,2 oz)
Condições de operação/armazenamento
Temperatura: 0 °C a 50 °C (32 °F a 122 °F)
Manutenção
Troca da bateria
1. Desligue a unidade.
2. Retire o parafuso e a tampa da bateria.
3. Troque a bateria (observe a polaridade).
4. Reinstale a tampa da bateria e o parafuso. NÃO APERTE
DEMAIS O PARAFUSO.
Troca da ponta
1. Desligue a unidade.
2. Retire os dois parafusos com fenda e separe
CUIDADOSAMENTE as duas metades do invólucro. Não force
os terminais dos fios expostos.
3. Substitua a ponta.
4. Monte novamente o invólucro. NÃO APERTE OS DEMAIS
PARAFUSOS.
Limpeza
Limpe regularmente com um pano úmido e detergente neutro,
não use abrasivos ou solventes.
Não descarte nem jogue o produto fora!
Para informações sobre reciclagem,
visite www.TempoCom.com.
Garantia limitada de um ano
A Tempo Communication Inc. garante ao comprador que adquiriu
originalmente estas mercadorias para sua utilização que os produtos não
apresentarão defeitos de mão de obra e de material por um ano, com
exceção do desgaste normal e abusos.
Para reparos de todos os instrumentos de testes, deve-se primeiro
solicitar um Número de Autorização para Devolução contatando nosso
Departamento de Atendimento aos Clientes:
número para chamadas gratuitas nos EUA e Canadá 800-642-2155
Telefone: +1 760-510-0558.
Fax: +1 760-598-5634.
Este número deve ser marcado claramente na etiqueta de remessa. Envie
as unidades com frete pré-pago para: Tempo Repair Center, 1390 Aspen
Way, Vista, CA 92081 USA.
Marque todos os pacotes: Attention: TEST INSTRUMENT REPAIR.
Para itens não cobertos pela garantia (como itens que sofreram quedas,
abusos, etc.) poderá ser solicitado um orçamento para o conserto.
Nota: antes de devolver qualquer instrumento de teste, certique-se de
que as baterias estão totalmente carregadas.
Tempo Communications
1390 Aspen Way • Vista, Ca 92081 • USA
800-642-2155
EMEA
Tempo Europe Ltd.• Brecon House, William Brown Close
Cwmbran, NP44 3AB, UK • Tel: +44 1633 927 050
www.TempoCom.com
