Bewegingsmelder en aanwezigheidsmelder
NL
theMura S180-100 UP WH
2060650
theMura S180-100 UP N WH
2060653
theMura S180-100 2W UP WH
2060670
theMura S180-101 UP WH
2060655
theMura S180-101 2.20 UP WH
2060658
theMura S180 Slave UP WH
2060660
Bewegingsmelder
Aanwezigheidsmelder
Bewegings-/
aanwezigheidsmelder
Bewegingsmelder
Aanwezigheidsmelder
Bewegings-/
aanwezigheidsmelder
theMura S180-100 B UP
2060750
theMura S180-100 2W B UP
2060770
theMura S180-101 B UP
2060755
theMura S180 Slave B UP
2060760
1. Algemene info
•
Passief-infrarood-bewegings-/aanwezigheidsmelder
voor wandmontage in apparaatdoos
•
Rechthoekig detectiebereik (max. 14 m x 17 m)
(16 x 10 m bij 2060658)
•
Menglichtmeting geschikt voor uorescentielampen
(FL/PL/ESL), halogeen-/gloeilampen en LEDs
•
Geïntegreerde toets
•
Diverse uitvoeringen:
theMura S180-100: bewegingsmelder voor normale
eisen
theMura S180-101: aanwezigheidsmelder met verh-
oogde functionaliteit bijv. met oriënteringslicht, akoesti-
sche functie, extra kanaal H (potentiaalvrij) etc.
theMura S180 Slave: voor Master-Slave-schakeling
theMura S180-100 2W: 2-draads bewegingsmelder in
combinatie met een trapverlichtingstijdschakelaar ELPA
•
Optionele accessoires:
theMura S180-101: gebruikersafstandsbediening
theSenda S (9070911) (kort: theSenda S), serviceaf-
standsbediening theSenda P (9070910) (kort: theSenda
P), app-afstandsbediening theSenda B (9070985) en
bijbehorende app „theSenda Plug“ (iOS/Android) (kort
: theSenda B/app); passend afdekraam voor diverse
schakelaarprogramma's (optioneel bestelbaar)
theMura S180-100: passend afdekraam voor diverse
schakelaarprogramma‘s (optioneel bestelbaar), zie
www.theben.de/theMura
2. Veiligheid
Montage en installatie uitsluitend door een
elektromonteur, een persoon met geschikte
vakkundige opleiding, met kennis en ervaring
zodat hij/zij gevaren kan herkennen en vermijden
die door elektriciteit kunnen ontstaan.
Vóór montage/demontage netspanning
uitschakelen en uitschakeling beveiligen.
Lees voor ingebruikname en gebruik van het
product de gebruiksaanwijzing volledig door en
neem deze in acht.
3. Bedoeld gebruik
•
Melder stuurt de verlichting en HKL (afhankelijk van de
uitvoering)
•
Hij is bestemd voor de wandmontage die bij een scha-
kelaarprogramma binnenshuis past, bijv. gang, trappen-
huis, kelder, wc etc.
•
In normale omgevingsomstandigheden gebruiken
4. Aansluiting
!
Dezelfde fasedraad voor alle melders en toetsen
gebruiken.
!
Verlichte toets met nuldraadaansluiting gebruiken.
!
Apparaat met een voorgeschakelde beschermingsleiding-
schakelaar type B of C (EN 60898-1) van max. 10 A
(L/L
↓
) beveiligen.
!
Apparaat met een voorgeschakelde beschermingsleiding-
schakelaar type B of C (EN 60898-1) van max. 2 A
(H1/H2) beveiligen.

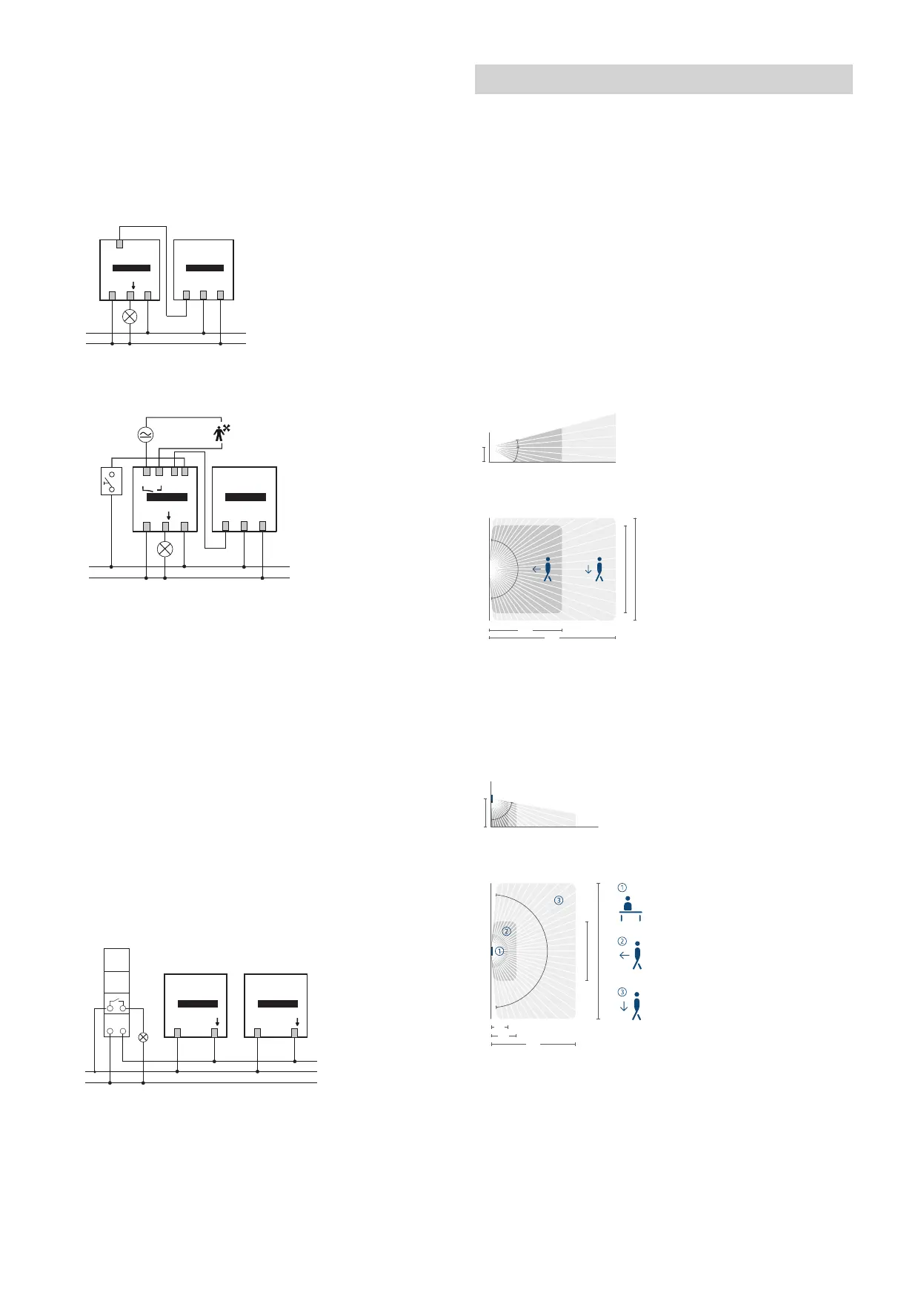

Enkelvoudige schakeling (3-draadsmelder)
De melder detecteert als Master aanwezigheid en lichtsterkte
en regelt de verlichting.
L
N
P
Master
N L L
theMura S180-100 UP
AC/DC
L
N
PS H2H1
Master
N L L
theMura S180-101 UP
theMura S180-101 2.20 UP WH
2
Parallelschakeling Master-Slave (3-draadsmelder)
Is het detectiebereik van één melder onvoldoende (in grote
ruimtes), dan kunnen meerdere melders door verbinden van
de P- klemmen parallel worden geschakeld. De Master meet
de lichtsterkte en regelt de verlichting. Andere melders (the
Mura-Slaves) leveren alleen de aanwezigheidsinformatie.
L Maximaal 6 melders bij een lengte van 50 m aansluitbaar.
L
N
P
NLP
Master
Slave
N L L
theMura S180-100 UP en
theMura S180 Slave UP
H
1
H
2
L
N
NLP
SP
Master
Slave
N L L
AC/DC
theMura S180-101 UP en
theMura S180 Slave UP
Schakeling (2-draadsmelder) met
trapverlichtingtijdschakelaar
L De 2-draadsmelder heeft voor de schakeling van de last
altijd een trapverlichtingtijdschakelaar nodig, bijv. een
Theben-ELPA 3, ELPA 6, ELPA 6 plus, ELPA 8 en ELPA 041.
L Let op het max. aantal melders:
max. 12 melders op ELPA 1, 3, 6, 6 plus, 8
max. 6 melders op ELPA 041, 047
L De nalooptijd wordt op de trapverlichtingtijdschakelaar
ingesteld.
!
Sluit de verlichting niet direct op de melder aan!
!
Bij de trapverlichtingtijdschakelaar moet de 4-draads-
schakeling worden gebruikt.
L
N
Master
L L
Master
L L
N
L
4
3
bijv. ELPA 2 x theMura S180-100 2W UP
alleen Theben-apparaten
max. 12 stuks
5. Montage
L Voor montage in apparaatdoos, inlaatdoos maat 1.
L Optioneel met toetsen en afdekraam; evt. kunnen afdekra-
men van andere schakelaarprogramma's worden gebruikt.
L Aanbevolen montagehoogte aanhouden!
L Let op vrije zicht, omdat infraroodstralen geen vaste voor-
werpen kunnen doordringen.
L Melder is niet geschikt voor inbraakmeldinstallaties!
Montage voor theMura S180-100 UP enz.
L Aanbevolen montagehoogte van 0,8 m - 1,2 m
aanhouden!
Detectiebereik
10 m
17 m
14 m
12 m
0,8–1,2 m
30°
170°
15°
Reectiehoek: +15 ° ... –30 °
Detectiehoek: 170 °
Montage voor theMura S180-101 2.20 UP WH
L Aanbevolen montagehoogte van 2,2 m aanhouden!
Detectiebereik
3 m
10 m
2 m
16 m
7 m
170°
2,2 m
80°
Reectiehoek: 80 °
Detectiehoek: 170 °
Detectiebereik beperken
Gebruik de meegeleverde sticker om de bewegingsmelder
aan het gewenste detectiebereik aan te passen.
Verwijder het gewenste deel van de sticker met een schaar
o.i.d.
Plak de sticker dan op de lens.
3
6 m
11 m
17 m
1.1 m
Detection distance
6 m 11 m 17 m
40°
80°
120°
140°
170°
Detection angle
6 m
11 m
17 m
1.1 m
Detection distance
6 m 11 m 17 m
40°
80°
120°
140°
170°
Detection angle
2.2m
30°
60°
90°
130°
170°
3m
5m
10m
3m 5m 10m
alleen met 2060658
Inbouwmontage
met een standaard inbouwdoos maat 1 (zie afbeelding)
Spanning vrijschakelen.
Melder volgens het aansluitschema aansluiten (zie hfdst. 4).
Melder in de inbouwdoos vastschroeven .
Toets en afdekraam op melder plaatsen .
1
2
3
1
2
3
6. Beschrijving en instelling
Afneembare en
vergrendelbare
(interne) toets
Afdekraam
Lens
Max. 3 potentiometers (LUX, TIME,
MODE)
Instelmogelijkheden via potentiometer
Lichtsterkte (LUX) instellen
Met de potentiometer voor lichtsterkte kunt u diverse licht-
sterktes instellen (fabrieksinstelling 500 lx).
Potentiometer op de gewenste inschakellichtsterkte
(5 – 1000 lux / on) instellen.
In de stand on reageert de melder altijd op beweging,
onafhankelijk van de lichtsterkte.
Potentiometer op Inleren zetten; de melder slaat na
20 s (rode LED ikkert) de actuele omgevingslichtsterkte
op als toekomstige inschakellichtsterkte.
