Page 1/11

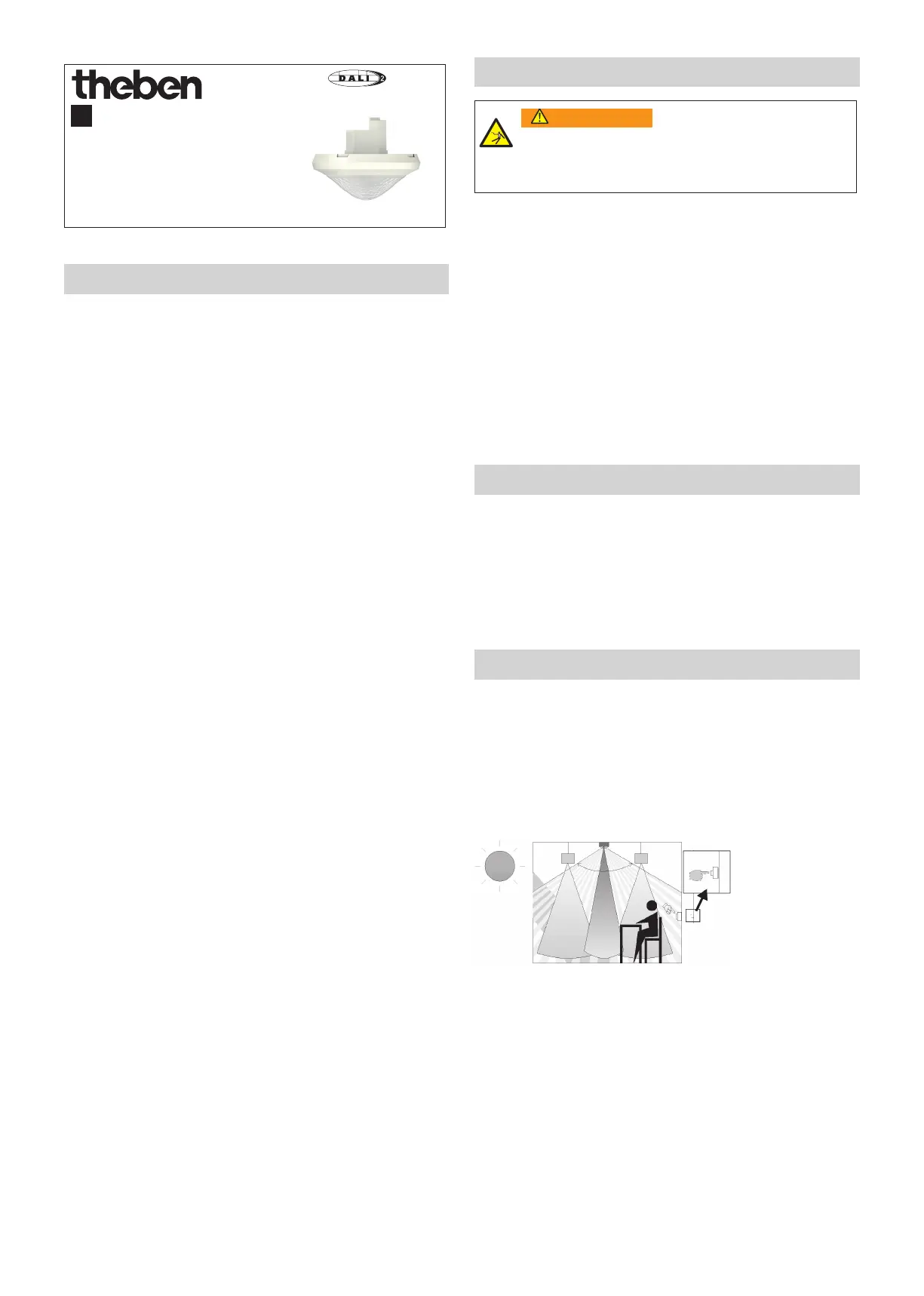

1
theRonda P360-110 DALI UP WH
2080040
theRonda S360-110 DALI UP WH
2080580
307279 02
Aanwezigheidsmelders
NL
1. Productkenmerken
•
Passieve infrarood-aanwezigheidsmelder voor
plafondmontage
•
Rond detectiebereik 360° (t/m 50 m
2
resp. 452 m
2
) voor
een veilig en eenvoudig ontwerp
•
Beperking van het detectiebereik met afdekclips
•
Automatische verlichtingsregeling met constante lichtre-
geling of schakelmodus
•
Dimbare verlichting bij schakelen met en zonder
daglichtinvloed
•
Oriëntatielicht (stand-by-functie)
•
Simpele inbedrijfstelling zonder groepsadressen te
hoeven programmeren (DALI-broadcast)
•
DALI-2-gecerticeerd
•
Menglichtmeting geschikt voor uorescentielampen (FL/
PL/ESL), halogeen-/gloeilampen en LED's
•
Correctie van de lichtsterktemeting
•
Op vol- of halfautomatische bediening om te schakelen
•
Gewenste lichtsterkte in lux instelbaar
•
Inleerfunctie via afstandsbediening of toets
•
Zelerende nalooptijd
•
Verkorting van de nalooptijd bij korte aanwezigheid
(kortdurende aanwezigheid)
•
Detectiegevoeligheid instelbaar
•
1 aanwezigheidskanaal voor extern DALI-relais, bijv. voor
HLK-regeling
•
Aansluitmogelijkheid voor toets voor het manueel
dimmen en schakelen
•
Reactie te kiezen na toetsbediening
•
Scènefuncties
•
Door voorinstelling af fabriek direct gebruiksklaar
•
Eenvoudige instelling van het energiebesparingsgedrag
met de „eco plus“-functie
•
Testmodus ter controle van functie en detectiebereik
•
De testmodus licht dient ter controle van de
lichtsterktedrempel
•
Uitbreiding van het detectiebereik door Master-Slave of
Master-Master-schakeling
•
Beschermingsgraad IP 54 in ingebouwde toestand
•
Plafondinbouw in inbouwdoos
•
Plafondopbouw mogelijk met opbouwraam (optie)
•
Managementafstandsbediening „SendoPro, theSenda B/
app“ (optie)
•
Installatieafstandsbediening 'theSenda P' (optie)
•
Gebruikersafstandsbediening 'theSenda S' (optie)
2. Veiligheid
Levensgevaar door elektrische schokken of brand!
Montage uitsluitend door een elektromonteur
laten uitvoeren!
WAARSCHUWING
•
Werkzaamheden aan elektrische installaties mogen
alleen door elektromonteurs, of door geïnstrueerde
personen onder leiding en toezicht van een elektromon-
teur conform de elektrotechnische voorschriften worden
uitgevoerd!
•
Let op de landspecieke veiligheidsvoorschriften voor
werkzaamheden aan elektrische installaties! Schakel de
leiding vóór de montage spanningsloos!
•
Het apparaat is onderhoudsvrij. De garantie vervalt als
het apparaat wordt geopend of eventuele voorwerpen
het apparaat binnendringen.
3. Bedoeld gebruik
De aanwezigheidsmelder is bestemd voor de installatie
binnenshuis. De aanwezigheidsmelder dient uitsluitend voor
de toepassing die contractueel is afgesproken tussen de
fabrikant en de gebruiker. Een ander of verdergaand gebruik
geldt als onbedoeld. Voor daaruit voortvloeiende schade is de
fabrikant niet aansprakelijk.
4. Functie
De aanwezigheidsmelder wordt bij voorkeur in kantoren,
scholen, vergaderruimtes en gangen, maar ook in woningen
voor de comfortabele en energiezuinige regeling van ver-
lichting, HLK en zonwering gebruikt. De verlichting wordt door
schakelen of constante lichtregeling beïnvloed.
Functiebeschrijving
Menglichtmeting
Aanwezigheidsdetectie
Kunstmatige verlichting
Toets voor de manuele regeling van de verlichting
Invallend daglicht
Kanal C1 licht
De verlichting wordt door aanwezigheid en lichtsterkte gere-
geld. Via de DALI-interface wordt bij te weinig daglicht en
aanwezigheid, het kunstmatig licht ingeschakeld en wordt het
lichtsterkteniveau constant gehouden.
De verlichting wordt bij voldoende daglicht of bij aanwezig-
heid via de DALI-interface uitgeschakeld.
2
Constante lichtregeling
De constante lichtregeling compenseert daglichtverschillen
door regeling van de verlichting. De totale lichtsterkte wordt
op het gewenste niveau constant gehouden. De verlichting
wordt met de inschakeldimwaarde C1 ingeschakeld en op de
ingestelde gewenste lichtsterkte C1 geregeld. Afhankelijk van
de soort functie „school“ of „ofce“ reageert de aanwezig-
heidsmelder na handmatig dimmen met de toets anders:
•
Bedieningswijze 'school' voor toepassingen in school- en
vergaderlokalen:
y Manueel dimmen stopt de constante lichtregeling.
y Verlichting behoudt tijdens aanwezigheid de gedimde
waarde (geen beïnvloeding door lichtsterkte).
y Door uit- en weer inschakelen keert men terug naar de
regelmodus.
•
Bedieningswijze „ofce“ voor gebruik in afzonderlijke en
grote kantoren:
y Constante lichtregeling blijft na handmatig dimmen tot
de huidige lichtsterkte tijdelijk actief als nieuwe gewenste
lichtsterkte.
y De nieuwe gewenste lichtsterkte geldt alleen bij
aanwezigheid.
y Na aoop van de nalooptijd licht wordt de oorspronkelijk
ingestelde gewenste lichtsterkte weer hersteld.
Schakelen
De schakelreactie wordt door aanwezigheid en lichtsterkte
geregeld. Het kanaal C1 licht wordt ingeschakeld bij duisternis
en aanwezigheid. De verlichting schakelt uit bij voldoende
lichtsterkte of na de ingestelde nalooptijd licht bij afwezig-
heid. De verlichting wordt ingeschakeld met de inschakeldim-
waarde C1. Met de toets kan de kunstlichtsterkte tijdens de
aanwezigheid worden veranderd. Wordt de ruimte (eerder)
verlaten, dan gaat het licht altijd uit na aoop van de inge-
stelde nalooptijd.
Stand-by (oriëntatielicht)
De stand-by-functie dient als oriëntatielicht. Na aoop van
de nalooptijd licht wordt de verlichting weer op de stand-
by-dimwaarde (1 - 25 % van het lampvermogen) ingesteld.
De stand-by tijd kan tussen 0 s en 60 minuten of constant
worden ingesteld. Ligt de lichtsterkte in de ruimte boven de
gewenste lichtsterkte, dan wordt de verlichting uitgeschakeld.
Indien de lichtsterkte in de ruimte tot onder de gewenste
lichtsterkte daalt, schakelt de verlichting vanzelf op de stand-
by lichtsterkte in. Als de ruimte opnieuw wordt betreden, gaat
de melder automatisch (volautomatisch) resp. na indrukken
van de toets (halfautomatisch) terug naar de ingestelde
gewenste lichtsterkte.
Nalooptijd licht
De minimale nalooptijd (10 s - 60 min) is instelbaar. Deze
past zich zelerend aan het gebruikersgedrag aan en kan
automatisch tot max. 30 min worden verhoogd resp. weer tot
de ingestelde minimumtijd worden verlaagd. Bij instellingen
≤ 2 min of ≥ 30 min blijft de nalooptijd onveranderd op de
ingestelde waarde. Als een niet-bezette ruimte slechts kort
wordt betreden en binnen 30 s weer verlaten, wordt de ver-
lichting na 2 minuten vroegtijdig uitgeschakeld (kortdurende
aanwezigheid).
Toetsaansturing
Via een toets is de verlichting altijd manueel te schakelen of
te dimmen. Een korte druk op de toets schakelt het licht aan
of uit, langer drukken dimt de verlichting meer of minder. De
dimrichting verandert bij elke druk op de toets.
Wordt de ruimte (eerder) verlaten, dan wordt de verlichting
altijd na aoop van de ingestelde nalooptijd uitgeschakeld.
Wordt de verlichting handmatig uitgeschakeld, dan blijft de
verlichting uitgeschakeld zolang er personen aanwezig zijn.
Na aoop van de nalooptijd wordt de verlichting weer auto-
matisch ingeschakeld.
Vol- of halfautomatisch
De verlichting van de aanwezigheidsmelder wordt naar keuze
volautomatisch voor meer comfort resp. halfautomatisch voor
een grotere besparing geregeld. Bij 'volautomatisch' wordt de
verlichting automatisch in- en uitgeschakeld. Bij 'halfautoma-
tisch' moet de verlichting altijd manueel worden ingeschakeld.
Het uitschakelen van de verlichting vindt automatisch plaats.
Zeer eenvoudige instelling van het energiebesparingsgedrag
Met de keuze „eco“ voor optimaal schakelgedrag of „eco plus“
voor maximale energiebesparing kan de gebruiker de aanwe-
zigheidsmelder zeer eenvoudig op zijn behoeften instellen.

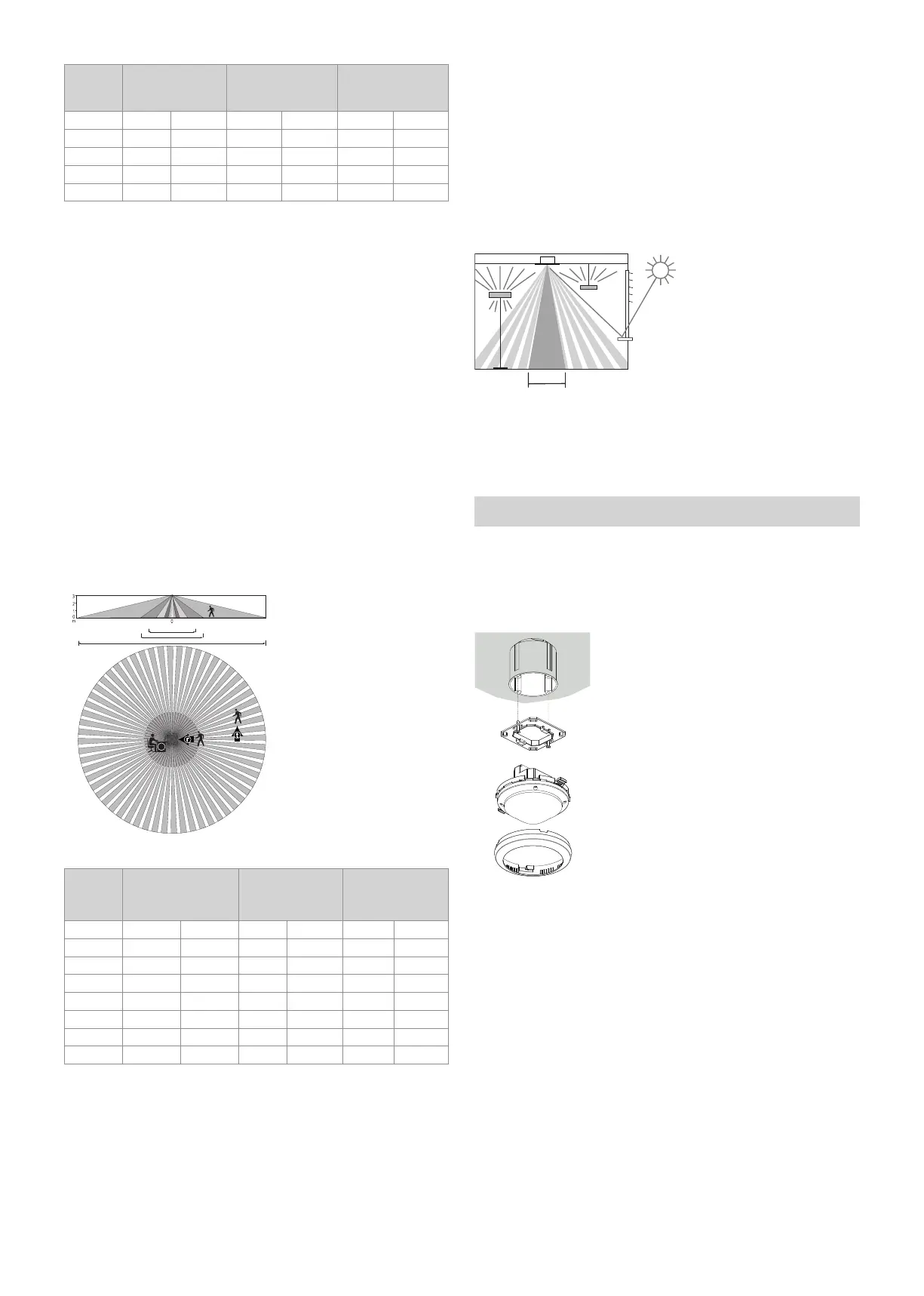

5. Detectiebereik
theRonda S360-110 DALI
Het ronde detectiebereik van de aanwezigheidsmelder the-
Ronda S dekt een gemiddeld detectiebereik af. Let erop dat
zittende personen in bereiken met verschillende afmetingen
worden gedetecteerd. De aanbevolen montagehoogte is
2 m – 4 m. Hoe hoger de montagehoogte, des te lager de
gevoeligheid. Bovendien worden de omvang en afstand
tussen de actieve en passieve zones van de aanwezig-
heidsmelder groter. Vanaf een montagehoogte van 3 m zijn
loopbewegingen nodig en de detectiebereiken van meerdere
melders moeten zich in de randzones overlappen. Het detec-
tiebereik wordt met toenemende temperatuur minder.
Zittende personen
De aanwezigheidsmelder reageert zeer gevoelig op zeer
kleine bewegingen. De gegevens hebben betrekking op bewe-
gingen op tafelhoogte (ca. 0,80 m).
t
r / s
S
44
2
2
0
3
Monta-
gehoogte
(A)
bewegende perso-
nen dwars (t)
bewegende perso-
nen Frontaal (r)
zittende personen
(s)
2,0 m 38 m
2
Ø 7 m 5 m
2
Ø 2,5 m 5 m
2
Ø 2,5 m
2,5 m 38 m
2
Ø 7 m 7 m
2
Ø 3 m 7 m
2
Ø 3 m
3,0 m 50 m
2
Ø 8 m 13 m
2
Ø 4 m 13 m
2
Ø 4 m
3,5 m 50 m
2
Ø 8 m 13 m
2
Ø 4 m – –
4,0 m 64 m
2
Ø 9 m 13 m
2
Ø 4 m – –
Alle gegevens zijn richtwaarden (Detectiebereiken volgens sensNORM
IEC 63180, zie informatieblad).
theRonda P360-110 DALI
Het ronde detectiebereik van de aanwezigheidsmelder
theRonda P dekt een groot detectiegebereik af en maakt bij
vele toepassingen een volledige ruimteafdekking mogelijk.
Let erop dat zittende en bewegende personen in bereiken
met verschillende afmetingen worden gedetecteerd. De
aanbevolen montagehoogte is 2 m – 6 m. Hoe hoger de
montagehoogte, des te lager de gevoeligheid van de aan-
wezigheidsmelder. Vanaf een montagehoogte van 3,5 m zijn
loopbewegingen nodig en de detectiebereiken van meerdere
melders moeten zich in de randzones overlappen. Het detec-
tiebereik wordt met toenemende temperatuur minder.
Zittende personen:
De aanwezigheidsmelder reageert zeer gevoelig op zeer kleine
bewegingen. De gegevens hebben betrekking op bewegingen
op tafelhoogte (ca. 0,80 m).
S
t
r
s
12
4
3
3412
Monta-
gehoogte
(A)
bewegende personen
dwars (t)
bewegende perso-
nen Frontaal (r)
zittende personen
(s)
2,0 m 380 m
2
Ø 22 m 28 m
2
Ø 6 m 16 m
2
Ø 4,5 m
2,5 m 415 m
2
Ø 23 m 38 m
2
Ø 7 m 24 m
2
Ø 5,5 m
3,0 m 452 m
2
Ø 24 m 50 m
2
Ø 8 m 28 m
2
Ø 6 m
3,5 m 452 m
2
Ø 24 m 50 m
2
Ø 8 m 38 m
2
Ø 7 m
4,0 m 452 m
2
Ø 24 m 50 m
2
Ø 8 m – –
5,0 m 452 m
2
Ø 24 m 50 m
2
Ø 8 m – –
6,0 m 452 m
2
Ø 24 m 50 m
2
Ø 8 m – –
10,0 m 491 m
2
Ø 25 m 50 m
2
Ø 8 m – –
Alle gegevens zijn richtwaarden (Detectiebereiken volgens sensNORM
IEC 63180, zie informatieblad).
Lichtsterktemeting
De aanwezigheidsmelder meet het totaal van kunstmatig licht
en daglicht. De montageplaats wordt gebruikt als referentie
van het verlichtingsniveau. De lichtsterktemeting kan met
de ruimtecorrectiefactor op de ruimtelijke omstandigheden
worden aangepast. De lichtmeetzone verschijnt op tafel-
hoogte als een rechthoek van ca. 2,0 x 3,5 m.
De lichtmeting wordt beïnvloed door rechtstreekse aanstraling
door de verlichting. Vermijd de plaatsing van staande lampen
of verlaagde verlichting direct onder de melder.
L Wordt de lichsterktemeting gedeactiveerd, dan schakelt
het kanaal C1 licht alleen afhankelijk van de aanwezig-
heid (gewenste lichtsterkte met de afstandsbediening op
»Meting uit» gezet).
FensterInnen
2m
Geschikte lampen
De aanwezigheidsmelder is geschikt voor uorescentielam-
pen, compacte tl-lampen, halogeen-, gloeilampen en LED's.
6. Montage
Inbouwmontage
Bij de inbouwmontage van de aanwezigheidsmelder wordt
een standaardinbouwdoos maat 1 gebruikt.
Plafondinbouw
Voor een vereenvoudigde plafondinbouw van de aanwezig-
heidsmelder is een plafondinbouwdoos 73A verkrijgbaar (zie
accessoires). Deze dient tegelijkertijd als trekontlasting en
aanraakbeveiliging. De inbouwdiameter is 72 mm (boordia-
meter 73 mm).
Product Specifications
| Brand: | Theben |
| Category: | Motion detector |
| Model: | theRonda S360-110 DALI UP |
Do you need help?
If you need help with Theben theRonda S360-110 DALI UP, ask a question below and other users will answer you
Motion detector Theben User Manuals
26 October 2024
26 October 2024
15 October 2024
15 October 2024
15 October 2024
Motion detector User Manuals
- Motion detector Schwaiger
- Motion detector Kogan
- Motion detector Busch-Jaeger
- Motion detector Extron
- Motion detector Maxsa
- Motion detector ORNO
- Motion detector V-Tac
- Motion detector Jung
- Motion detector ESYLUX
- Motion detector Satel
- Motion detector Inovonics
Latest Motion detector User Manuals
26 October 2024
22 October 2024
19 October 2024
15 October 2024
14 October 2024
14 October 2024
13 October 2024
13 October 2024
13 October 2024
13 October 2024
